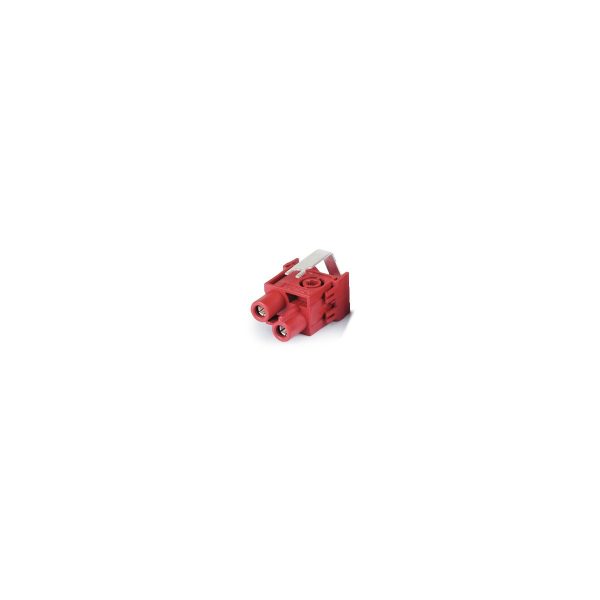

Modulares System MC Modul; Crimpanschluss; Anzahl der Kontakte: 2; Benötigte Slots: 2; Für Querschnitt (min./max.): 16mm² – 35mm²; 1000 V AC rms / DC nach IEC; 150 A nach IEC
Vorteile
- Hochstrom-Modul für die Aufnahme von 2 Leistungskontakten sowie sehr hohe Energieversorgung bis 150 A und Spannungen bis 1000 V.
- Modular bestückte Steckverbinder bieten vielfältige Kombinationsmöglichkeiten und lassen sich flexibel zusammenstellen – auch zu hybriden Steckverbindern für unterschiedliche Medien.
- Aus robustem Kunststoff (Brennbarkeitsklasse V-0 nach UL94-Prüfverfahren für die Brennbarkeit von Kunststoffen).
- Rastet mühelos im passenden Modulrahmen ein.
- Verschiedene Crimpkontakte für unterschiedliche Leiterquerschnitte erhältlich.
Anwendungsbereiche
- Zur Herstellung eines modularen Steckverbinders.
- Zum Energieversorgungsanschluss von Geräten und Maschinen in diversen Anwendungen.
- Zur Verwendung mit den Rechtecksteckverbinder-Modulrahmen der Serie EPIC® MC.
- Zur Verwendung mit vielen EPIC® Rechtecksteckverbinder-Gehäusen.
Produkthinweise
- Handels-Produkt, kein LAPP-Produkt.
Technische Daten
Allgemeine Informationen
| Marke | EPIC® |
|---|---|
| Produkttyp | Modulares System MC Modul |
| Lieferumfang | Kontakte separat bestellen |
| Kontakte inklusive | Nein |
| Verpackungseinheit (VPE) | 10 |
| Montageart | aufclipsen |
| Zolltarifnummer | 85366990 |
| Gewicht | 0.014 kg |
Elektrische Kennwerte
| Bemessungsstoßspannung | 8 kV AC rms / DC nach IEC 61984 |
|---|---|
| Bemessungsspannung | 1000 V AC rms / DC nach IEC |
| Bemessungsstrom | 150 A nach IEC |
| Durchgangswiderstand max. | 1 mΩ |
| Schutzleiter in Einsatz integriert | Nein |
Produktaufbau
| Anzahl der Kontakte | 2 |
|---|---|
| Anzahl der Leistungskontakte | 2 |
| Anzahl der PE-Kontakte | 0 |
| Benötigte Slots | 2 |
| Kontakteinsatz Typ | Buchse |
| Mit Drahtschutz | Nein |
| Mit Schutzleiter | Nein |
| Schirmkontaktierung | Nein |
| EMV Abschirmung | Nein |
| Anschlussart Leiter | Crimpanschluss |
| Anschließbarer Leiterquerschnitt AWG min. | 6 AWG |
| Anschließbarer Leiterquerschnitt AWG max. | 5 AWG |
| Anschließbarer Leiterquerschnitt min. (mm2) | 16 mm² |
| Anschließbarer Leiterquerschnitt max. (mm2) | 35 mm² |
| Material Einsatz | Polyamid |
| Material Kontakt Kurzform | CuZn |
| Farbe | schwarz |
Produkteigenschaften
| Verschmutzungsgrad | 3 |
|---|---|
| Betriebstemperatur min. | -40 °C |
| Betriebstemperatur max. | 125 °C |
| Flammwidrig | Ja |
| Flammwidrigkeit nach | UL 94 V-0 |
| Halogenfrei | Nein |
Zertifizierungen und Normen
| CE gekennzeichnet | Nein |
|---|---|
| UR recognized | Nein |
| cUR recognized | Nein |
| CSA zertifiziert | Nein |
| VDE zertifiziert | Nein |
| Produktnorm nach IEC | IEC 61984 |
| TÜV zertifiziert | Nein |
| Brandschutz-geprüft für Schienenfahrzeuge | Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- * Handels-Produkt, kein LAPP-Produkt.
- Aufgrund des reduzierten Querschnitts der PE-Kontakte der Rahmen, muss der PE-Kontakt zusätzlich gegen Kurzschlüsse durch eine Schutzschaltung mit ausreichender Kurzschlussabschaltzeit (<0,25s) geschützt werden.
