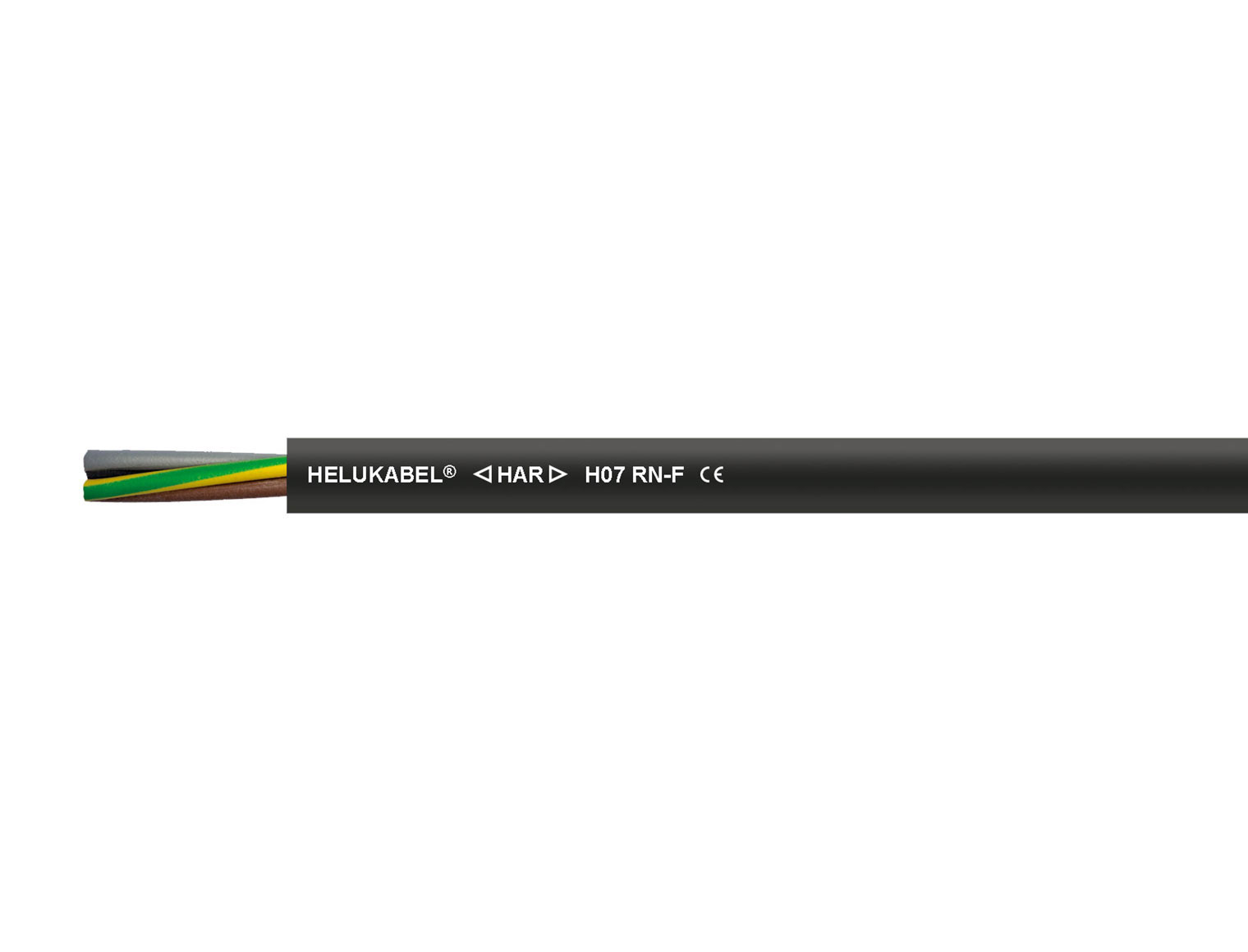

H07RN-F schwarz 3 G 1,5 mm²

HELUKABELArticle no. 37028

H07RN-F schwarz 3 G 1,5 mm²

Dokumente zum Produkt

Datenblatt H07RN-F schwarz 3 G 1,5 mm² ↗Werksbescheinigung H07RN-F schwarz 3 G 1,5 mm² ↗
, ,

  • schwere Gummi-Anschlussleitung
  • ölbeständig
  • witterungsbeständig
  • für mittlere mechanische Beanspruchung
SKU: 37028 Categories: , , Brand:
HELUKABEL LENGTHS & PRICING

Made for your project.

We will confirm the specification, quantity and availability with you.

Angebot anfragen →

Preis, Lieferzeit und Verfügbarkeit auf Anfrage. Bitte gewünschte Menge oder Länge angeben.

Request a quote →

Delivery time and availability will be confirmed in your quote.

For longer lengths or custom cable lengths, please contact us.
Contact us / Request a quote ↗Product details are filled in automatically. Tell us the quantity or length you need.
Request a quote for this product

Request a quote with no obligation — no account needed.

H07RN-F schwarz 3 G 1,5 mm²
H07RN-F schwarz 3 G 1,5 mm²SKU: 37028

We use your details to handle your enquiry. Privacy policy

Artikeldetails

Art.-Nr. 37028
Artikelbezeichnung H07RN-F schwarz 3 G 1,5 mm²
AWG (ca.) 16
Außen-Ø mm (ca.) 9,2 – 11,9
Cu-Zahl per km 43,0
Gewicht kg/km (ca.) 165,0
Brandverhaltensklasse Eca
Meter pro Verpackungseinheit 25, 50, 100, 500, 1000
individuelle Zuschnitte möglich ja
EAN / GTIN 4060892164170
Zolltarifnummer 85444995
Construction
  • Cu-Litze blank, feindrähtig nach DIN VDE 0295 Kl. 5 / IEC 60228 cl. 5
  • Aderisolation: Gummi nach DIN VDE 0207-363-1 / DIN EN 50363-1 (Mischungstyp EI4)
  • Aderkennzeichnung nach DIN VDE 0293-308,
  • 1 adrig: schwarz
  • 2 – 5 adrig: farbig
  • 7 – 37 adrig: schwarze Adern mit fortlaufenden, weißen Ziffern
  • Schutzleiter: ab 3 Adern,
  • G = mit Schutzleiter GN-GE, in der Außenlage,
  • x = ohne Schutzleiter
  • Adern mit optimalen Schlaglängen in Lagen verseilt
  • Außenmantel: Gummi nach DIN VDE 0207-363-2-1 / DIN EN 50363-2-1 (Mischungstyp EM2)
  • Mantelfarbe: schwarz
Eigenschaften
  • beständig gegen: Öl, Witterungseinflüsse
  • zur Verwendung im Freien
Prüfungen
  • flammwidrig nach DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2
  • ölbeständig nach DIN VDE 0473-811-404 / DIN EN 60811-404 / IEC 60811-404
  • Zertifizierungen und Zulassungen:
  • H07RN-F: HAR
  • EAC
Hinweise
  • der Leiter ist metrisch (mm²) aufgebaut, AWG-Angaben sind angenähert und dienen nur der Orientierung
Verwendung
  • Schwere Gummischlauchleitung zur Verwendung bei mittlerer mechanischer Beanspruchung in trockenen, feuchten und nassen Räumen, in landwirtschaftlichen Betriebsstätten sowie im Freien. Sie wird eingesetzt für Geräte in gewerblichen Betrieben, z.B. Heizplatten, Handleuchten, Elektrowerkzeuge wie Bohrmaschinen oder Kreissägen. Die Leitung ist geeignet für die feste Verlegung auf Putz sowie in provisorischen Bauten. Sie darf bei geschützter, fester Verlegung in Rohren oder in Geräten mit einer Nennspannung bis 1000 V Wechselspannung oder einer Gleichspannung bis 750 V gegen Erde betrieben werden.

Technical specifications

Norm / BeschreibungGummi-Anschlussleitung, H07RN-F nach DIN VDE 0285-525-2-21 / DIN EN 50525-2-21; 07RN-F in Anlehnung an DIN VDE 0285-525-2-21 / DIN EN 50525-2-21
Temperature Rangebewegt -25°C bis +60°C
nicht bewegt -30°C bis +60°C
Zulässige Betriebstemperatur am Leiter+60°C
Rated voltageAC U0/U 450/750 V
max. zulässige BetriebsspannungWechselstrom (AC) Leiter/Erde 476 V
Drehstrom (AC) Leiter/Leiter 825 V
Gleichstrom (DC) Leiter/Erde 619 V
Gleichstrom (DC) Leiter/Leiter 1238 V
Prüfspannung Ader/Ader2500 V
Zugbeanspruchungbeim Verlegen und im Betrieb, 15 N/mm²
Minimum Bending Radiusnicht bewegt 4x Außen-Ø
bewegt, mit Rollenumlenkung 7,5x Außen-Ø
bewegt, beim Aufwickeln auf Trommeln 5x Außen-Ø

HAR-Zertifizierung · EAC-Zertifizierung · UKCA-Zertifizierung
