JB-750 HMH-C grau 4 G 35 mm²

For longer lengths or custom cable lengths, please contact us.
Contact us / Request a quote ↗Product details are filled in automatically. Tell us the quantity or length you need.

Request a quote for this product

Request a quote with no obligation — no account needed.

JB-750 HMH-C grau 4 G 35 mm²SKU: 11959

Artikeldetails

Art.-Nr.	11959
Artikelbezeichnung	JB-750 HMH-C grau 4 G 35 mm²
AWG (ca.)	2
Außen-Ø mm (ca.)	30,2
Cu-Zahl per km	1576,0
Gewicht kg/km (ca.)	2540,0
Meter pro Verpackungseinheit	500, 1000
individuelle Zuschnitte möglich	ja
EAN / GTIN	4060892056154
Zolltarifnummer	85444995

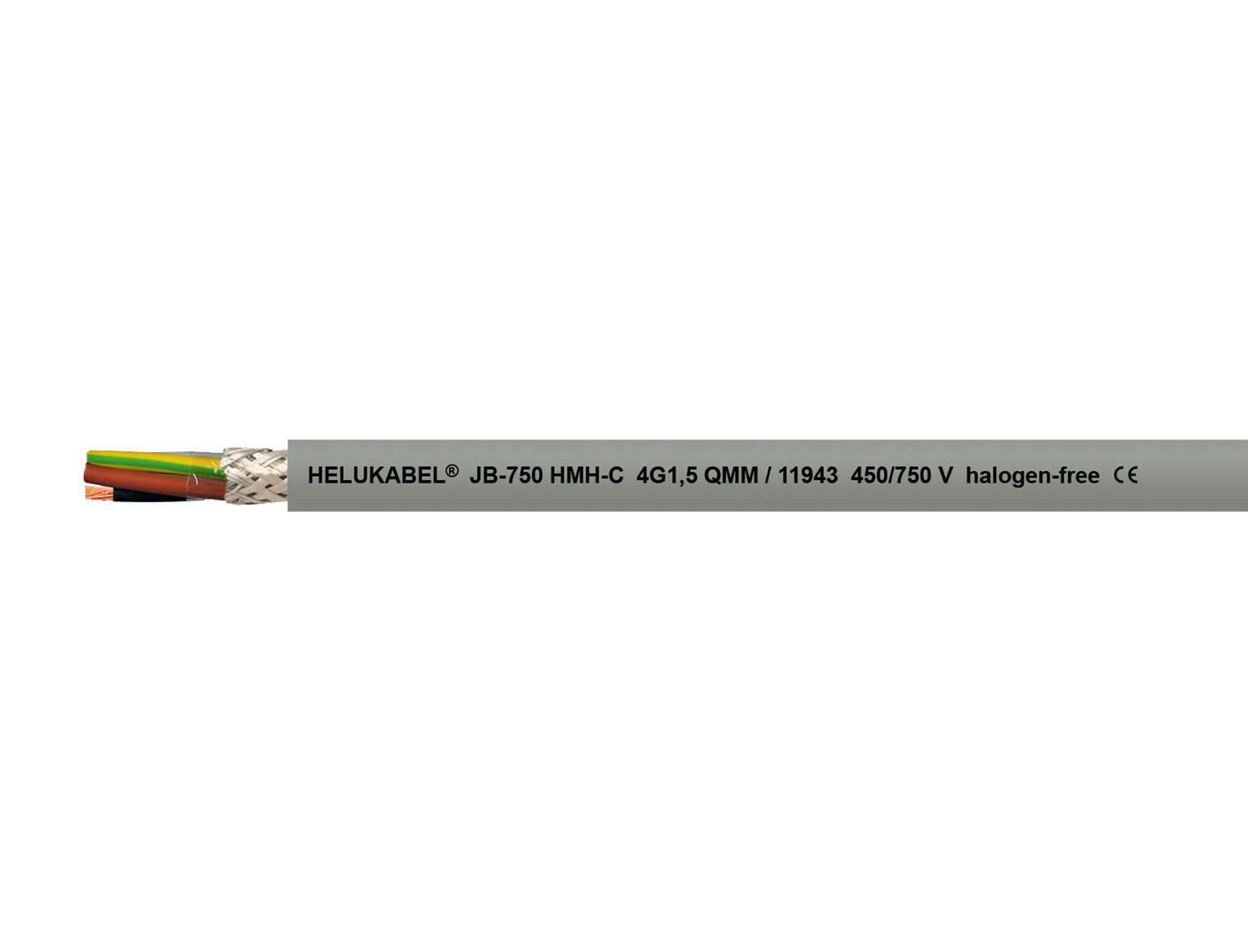

Construction

Cu-Litze blank, feindrähtig nach DIN VDE 0295 Kl. 5 / IEC 60228 cl. 5
Aderisolation: halogenfreies Polymer nach DIN VDE 0207-363-7 / DIN EN 50363-7 (Mischungstyp TI6)
Aderkennzeichnung nach DIN VDE 0293-308, farbig
G = mit Schutzleiter GN-GE
Adern mit optimalen Schlaglängen verseilt
Folienbewicklung
Abschirmung: Geflecht aus verzinnten Cu-Drähten, Bedeckung ca. 85%
Außenmantel: halogenfreies Polymer nach DIN VDE 0207-363-8 / DIN EN 50363-8 (Mischungstyp TM7)
Mantelfarbe: grau (RAL 7001)
Längenmarkierung: in Meter

Eigenschaften

weitgehend beständig gegen: Öl
halogenfrei
die bei der Fertigung verwendeten Materialien sind silikon- und cadmiumfrei und frei von lackbenetzungsstörenden Substanzen

Prüfungen

halogenfrei nach DIN VDE 0482-754-1 / DIN EN 60754-1 / IEC 60754-1
Korrosivität von Brandgasen nach DIN VDE 0482-754-2 / DIN EN 60754-2 / IEC 60754-2
flammwidrig nach DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2
Bündelbrandprüfung nach DIN VDE 0482-332-3-24 / DIN EN 60332-3-24 / IEC 60332-3-24
Rauchdichte nach DIN VDE 0482-1034-1+2 / DIN EN 61034-1+2 / IEC 61034-1+2

Hinweise

der Leiter ist metrisch (mm²) aufgebaut, AWG-Angaben sind angenähert und dienen nur der Orientierung

Verwendung

Steuer- und Anschlussleitung zur Verwendung an Werkzeugmaschinen, Fließ- und Förderbändern, Fertigungsstraßen, im Anlagenbau, in der Klimatechnik, in Hütten- und Stahlwalzwerken. Bei mittlerer mechanischer Beanspruchung für feste Verlegung oder flexible Anwendung bei gelegentlicher, nicht ständig wiederkehrender freier Bewegung ohne zwangsweise Bewegungsführung und ohne Zugbeanspruchung. Für die Verwendung in trockenen, feuchten und nassen Räumen und auf Putz geeignet. EMV = Elektromagnetische Verträglichkeit; um die EMV-Eigenschaften zu optimieren, empfehlen wir eine beidseitige und großflächige Rundumkontaktierung des Kupfergeflechtes.

Technical specifications

Norm / Beschreibung	Steuer- und Anschlussleitung in Anlehnung an DIN VDE 0285-525-2-51 / DIN EN 50525-2-51, DIN VDE 0285-525-3-11 / DIN EN 50525-3-11
Temperature Range	bewegt -15°C bis +70°C nicht bewegt -40°C bis +70°C
Rated voltage	AC U₀/U 450/750 V
Prüfspannung Ader/Ader	4000 V
Prüfspannung Ader/Schirm	2000 V
Kopplungswiderstand	bei 30 MHz, ca. 250 Ohm/km
Minimum Bending Radius	bewegt 12,5x Außen-Ø nicht bewegt 4x Außen-Ø

halogenfrei · Längenmarkierung in Meter · UKCA-Zertifizierung
