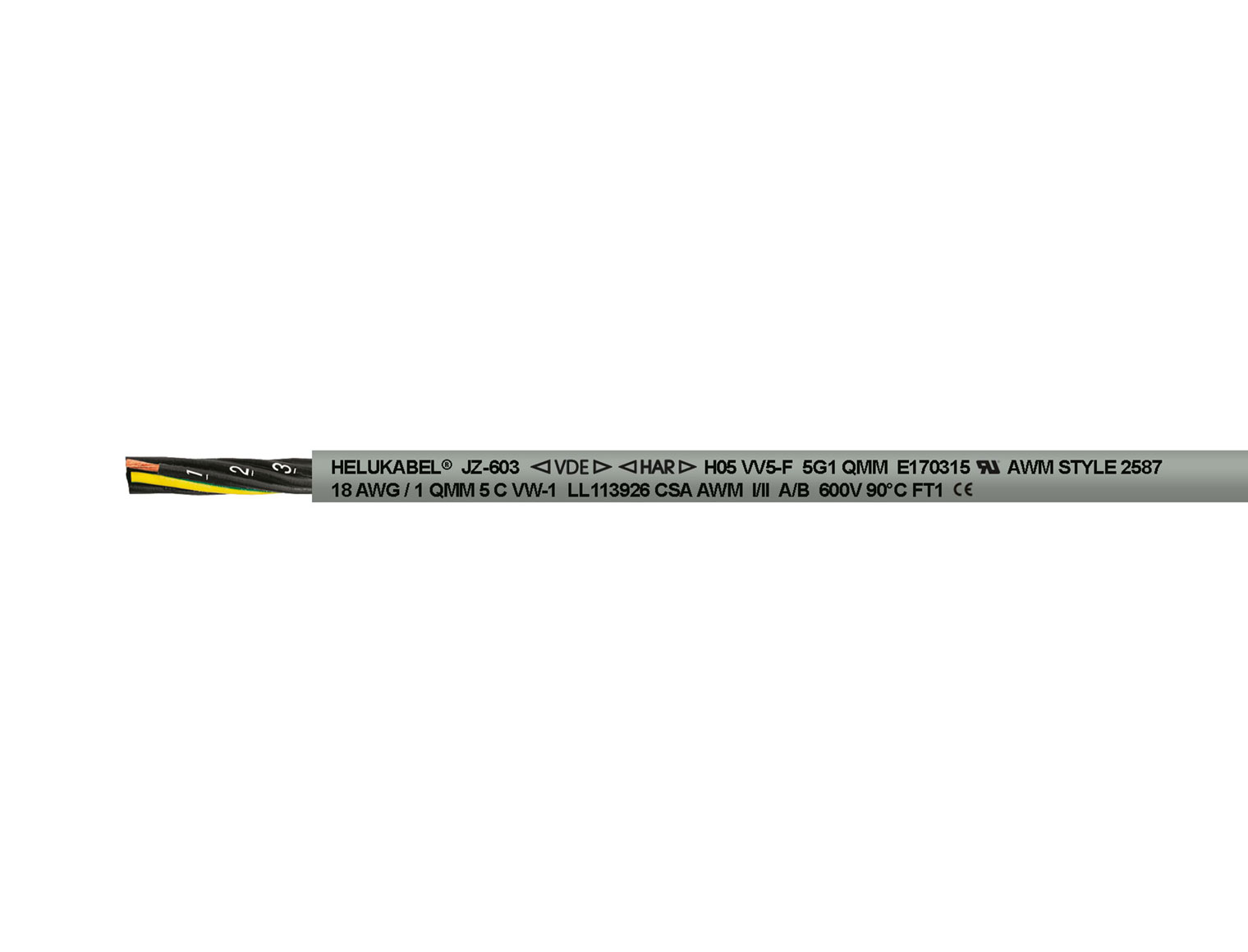

JZ-603 grau 7 G 1 mm²

For longer lengths or custom cable lengths, please contact us.
Contact us / Request a quote ↗Product details are filled in automatically. Tell us the quantity or length you need.

Request a quote for this product

Request a quote with no obligation — no account needed.

JZ-603 grau 7 G 1 mm²SKU: 83675

Artikeldetails

Art.-Nr.	83675
Artikelbezeichnung	JZ-603 grau 7 G 1 mm²
AWG (ca.)	18
Außen-Ø mm (ca.)	10,3
Cu-Zahl per km	67,0
Gewicht kg/km (ca.)	170,0
Meter pro Verpackungseinheit	100, 500, 1000
individuelle Zuschnitte möglich	ja
EAN / GTIN	4060892019593
Zolltarifnummer	85444995

Construction

Cu-Litze blank, feindrähtig nach DIN VDE 0295 Kl. 5 / IEC 60228 cl. 5
Aderisolation: PVC nach DIN VDE 0207-363-3 / DIN EN 50363-3 (Mischungstyp TI2), UL-Std. 1581
Aderkennzeichnung nach DIN VDE 0293-334, schwarze Adern mit fortlaufenden, weißen Ziffern
Schutzleiter: ab 3 Adern,
G = mit Schutzleiter GN-GE, in der Außenlage (JZ),
x = ohne Schutzleiter (OZ)
Adern mit optimalen Schlaglängen in Lagen verseilt
Außenmantel: ölbeständiges Spezial-PVC nach DIN VDE 0207-363-4-1 / DIN EN 50363-4-1 (Mischungstyp TM5), UL-Std. 1581
Mantelfarbe: grau (RAL 7001)
Längenmarkierung: in Meter

Eigenschaften

beständig gegen: Öl
die bei der Fertigung verwendeten Materialien sind silikon- und cadmiumfrei und frei von lackbenetzungsstörenden Substanzen

Prüfungen

flammwidrig nach DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2, UL VW-1, CSA FT1
ölbeständig nach DIN VDE 0473-811-404 / DIN EN 60811-404 / IEC 60811-404, UL-Std. 1581 Tab. 50.182
Zertifizierungen und Zulassungen:
HAR
EAC

Hinweise

der Leiter ist metrisch (mm²) aufgebaut, AWG-Angaben sind angenähert und dienen nur der Orientierung

Verwendung

Multi-Norm-Steuerleitung, insbesondere zur Verwendung im exportorientierten Maschinen- und Anlagenbau; für flexible Anwendung bei mittlerer mechanischer Beanspruchung und freier Bewegung ohne Zugbeanspruchung und ohne zwangsweise Bewegungsführung in trockenen, feuchten und nassen Räumen, jedoch nicht im Freien.

Technical specifications

Norm / Beschreibung	PVC-Steuerleitung nach UL-Std. 758 (AWM) Style 2587, CSA-Std. C22.2 No. 210 - AWM I/II A/B, 2 - 50 adrig: nach DIN VDE 0285-525-2-51 / DIN EN 50525-2-51; 61 adrig: in Anlehnung an DIN VDE 0285-525-2-51 / DIN EN 50525-2-51
Temperature Range	HAR bewegt -5°C bis +70°C HAR nicht bewegt -40°C bis +70°C UL (AWM) bewegt -5°C bis +90°C UL (AWM) nicht bewegt -40°C bis +90°C
Rated voltage	HAR AC U₀/U 300/500 V UL (AWM) AC 600 V
Prüfspannung Ader/Ader	3000 V
Breakdown voltage	6000 V
Minimum Bending Radius	bewegt 7,5x Außen-Ø nicht bewegt 4x Außen-Ø

UL-Zertifizierung · HAR-Zertifizierung · CSA-Zertifizierung · EAC-Zertifizierung · Längenmarkierung in Meter · UKCA-Zertifizierung

Dokumente

Offizielle Herstellerunterlagen. Technische Angaben beziehen sich auf die bezeichnete Ausführung; Serienabbildungen können abweichen.
