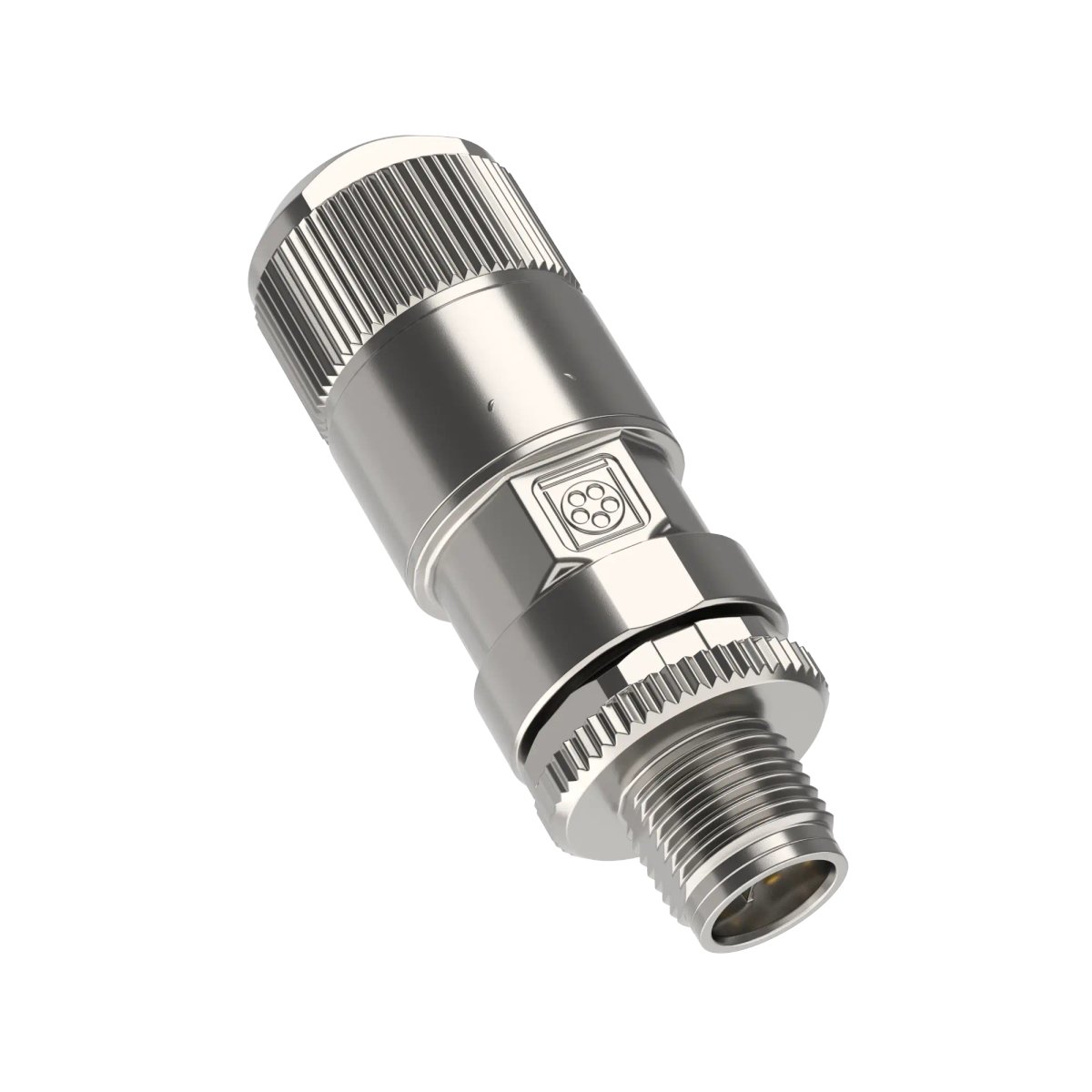

Datensteckverbinder; Ethernet; Cat.6A; M 12 (X-kodiert); Stecker; gerade (180 °)
Vorteile
- Stabilität durch Metallgehäuse aus Zinkdruckguss.
- Einfacher Leitungsanschluss durch Crimpen oder Schneidklemmtechnik.
- Integrierte Rüttelsicherung des Steckverbinders macht diesen unempfindlich gegenüber Schock und Vibrationen.
- UL-Zertifizierung gemäß Technischen Daten ermöglicht Verwendung des Produkts im nordamerikanischen Raum.
- Im gesteckten Zustand kann Schutzart IP 67 erreicht werden.
Anwendungsbereiche
- Zur Verwendung mit fein- und feinstdrähtigen Leitern der Klassen 5 und 6.
- Universell einsetzbar an Maschinenschnittstellen für viele Anwendungen zur Daten- und Signalübertragung.
- Für den hochflexiblen, dauerbewegten Einsatz in beweglichen Maschinenteilen und in der Schleppkette.
- Auch für EtherCAT-, EtherNet/IP- und 4-paarige PROFINET-Anwendungen geeignet.
Technische Daten
Allgemeine Informationen
| Marke |
EPIC® |
| Produkttyp |
Datensteckverbinder |
| Lieferumfang |
inklusive Kontakte |
| Gewicht |
0.074 kg |
| Verpackungseinheit (VPE) |
1 |
| gültiges Feldbus oder Ethernet System |
Ethernet |
| Zolltarifnummer |
85366990 |
Elektrische Kennwerte
| Bemessungsstoßspannung |
0.8 kV AC rms / DC nach IEC 61984 |
| Bemessungsspannung |
50 V AC rms nach (Herstellerangabe); 60 V DC nach (Herstellerangabe) |
| Bemessungsstrom |
0.5 A @ 40 °C nach (Herstellerangabe) |
| Überspannungskategorie |
III |
| Unterstützt Power over Ethernet |
IEEE 802.3at (PoE+); IEEE 802.3bt (4PPoE) |
Produktaufbau
| Geschirmt |
Ja |
| Zugentlastung mit |
integrierte Kabelabfangung |
| Anzahl der Kontakte |
8 |
| Art der Verriegelung |
Schraubverriegelung |
| Durchmesser des Steckverbinders |
20 mm |
| Gesamtlänge |
59 mm |
| Gewindeart |
metrisch |
| Gewindegröße |
M 12 |
| Ausführung des Gehäuses |
Kupplungsstecker |
| Bauform des Steckergehäuses |
gerade |
| Kodiert |
Ja |
| Farbcodierung des Adermanagers |
Ethernet |
| Mit Gewinde |
Ja |
| Format des Steckers |
M 12 |
| Steckverbindertyp |
Stecker |
| Art der Kodierung |
X-kodiert |
| Winkel des Steckergehäuses |
180 ° |
| EMV Abschirmung |
Ja |
| Für Kabelaußendurchmesser min. |
5,5 mm |
| Für Kabelaußendurchmesser max. |
9 mm |
| Anschließbarer Aderdurchmesser min. (mm) |
0,9 mm |
| Anschließbarer Aderdurchmesser max. (mm) |
1,6 mm |
| Wiederverwendbar |
Ja |
| Konfektionierungsart |
feldkonfektionierbar |
| Anschlussart Leiter |
Schneidklemme |
| Anschließbarer Leiterquerschnitt eindrähtig min. (AWG) |
24 AWG |
| Anschließbarer Leiterquerschnitt eindrähtig max. (AWG) |
21 AWG |
| Anschließbarer Leiterquerschnitt feindrähtig min. (AWG) |
27 AWG |
| Anschließbarer Leiterquerschnitt feindrähtig max. (AWG) |
22 AWG |
| Basismaterial Gehäuse |
Zinklegierung |
| Beschichtung Gehäuse |
vernickelt |
| Beschichtung Gehäuse Kurzform |
Ni |
| Material Kontakt |
Messing |
| Material Kontakt Kurzform |
CuZn |
| Material Kontaktbeschichtung |
vergoldet |
| Material Kontaktbeschichtung Kurzform |
Au |
| Dichtungsart |
Druckring |
| Material Dichtung |
Fluorkautschuk |
| Gehäusefarbe |
silber |
Produkteigenschaften
| Min. Anzahl der Steckzyklen |
100 |
| IP-Schutzart |
IP 67 |
| Verschmutzungsgrad |
3 |
| Betriebstemperatur min. |
-40 °C |
| Betriebstemperatur max. |
85 °C |
| UV-beständig |
Nein |
| Ethernet Kabel Kategorie |
Cat.6A |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| UL recognized |
Nein |
| UL listed |
Ja |
| UL Zertifizierung |
nach UL 1863 (e-file number: E353543) |
| cUR recognized |
Nein |
| cUL listed |
Ja |
| CSA zertifiziert |
Nein |
| Produktnorm nach IEC |
M12 nach IEC 61076-2-109 |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- *bei 19-drähtigen Leitern ist eine Freigabe des Kabels durch die Fa. U.I. Lapp GmbH erforderlich.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Data connector; Ethernet; Cat.6A; M 12 (X-coded); Plug; Straight (180 °)
Benefits
- Stability thanks to die-cast zinc metal housing.
- Easy cable connection thanks to crimping or insulation displacement technology.
- The integrated vibration protection of the connector makes it resistant to shocks and vibrations.
- UL certification according to technical data enables the product to be used on the North American market.
- When connected, protection class IP 67 can be achieved.
Applications
- For use with fine and extra-fine wire conductors of classes 5 and 6.
- Can be used universally on machine interfaces for many applications in data and signal transmission.
- For highly flexible, continuously moving use in moving machine parts and in cable chains.
- Also suitable for EtherCAT, EtherNet/IP and 4-pair PROFINET applications.
Technical specifications
General information
| Brand |
EPIC® |
| Product type |
Data connector |
| Scope of delivery |
including contacts |
| Weight |
0.074 kg |
| Delivery Unit |
1 |
| valid fieldbus or Ethernet system |
Ethernet |
| customs code |
85366990 |
Electrical parameters
| Rated impulse voltage |
0.8 kV AC rms / DC according to IEC 61984 |
| Rated voltage |
50 V AC rms according to (manufacturer specifications); 60 V DC according to (manufacturer specifications) |
| Rated current |
0.5 A @ 40 °C according to (manufacturer specifications) |
| Overvoltage category |
III |
| Supports Power over Ethernet |
IEEE 802.3at (PoE+); IEEE 802.3bt (4PPoE) |
Product design
| Shielded |
Yes |
| Strain relief due to |
Integrated cable support |
| Number of contacts |
8 |
| Locking type |
Screw lock |
| Connector diameter |
20 mm |
| Total length |
59 mm |
| Thread type |
Metric |
| Thread size |
M 12 |
| Housing variant |
Coupling connector |
| Connector housing design |
Straight |
| Coded |
Yes |
| Core manager colour coding |
Ethernet |
| With thread |
Yes |
| Connector format |
M 12 |
| Connector type |
Plug |
| Coding type |
X-coded |
| Connector housing angle |
180 ° |
| EMC shielding |
Yes |
| For min. cable outer diameter |
5.5 mm |
| For max. cable outer diameter |
9 mm |
| Min. connectable conductor cross-section (mm) |
0.9 mm |
| Max. connectable conductor cross-section (mm) |
1.6 mm |
| Reusable |
Yes |
| Assembly type |
Field configurable |
| Conductor connection type |
Insulation displacement contact |
| Min. connectable conductor cross section solid conductor (AWG) |
24 AWG |
| Max. connectable conductor cross section solid-conductor (AWG) |
21 AWG |
| Min. connectable conductor cross-section fine-wire (AWG) |
27 AWG |
| Max. connectable conductor cross-section fine-wire (AWG) |
22 AWG |
| Housing base material |
Zinc alloy |
| Housing coating |
Nickel-plated |
| Housing coating, short form |
Ni |
| Contact material |
Brass |
| Contact material, short form |
CuZn |
| Contact coating material |
Gold-plated |
| Contact coating material, short form |
Au |
| Seal type |
Compression ring |
| Sealing material |
Fluorinated rubber |
| Housing colour |
silver |
Product features
| Min. number of insertion cycles |
100 |
| IP protection rating |
IP 67 |
| Pollution degree |
3 |
| Operating temperature min. |
-40 °C |
| Operating temperature max. |
85 °C |
| UV-resistant |
No |
| Ethernet cable category |
Cat.6A |
Certifications and standards
| CE marking |
Yes |
| UL recognized |
No |
| UL listed |
Yes |
| UL certification |
according to UL 1863 (e-file number: E353543) |
| cUR recognised |
No |
| cUL listed |
Yes |
| CSA certified |
No |
| Product standard according to IEC |
M12 according to IEC 61076-2-109 |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
- *approval of the cable by U.I. Lapp GmbH is required for 19-wire conductors.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
