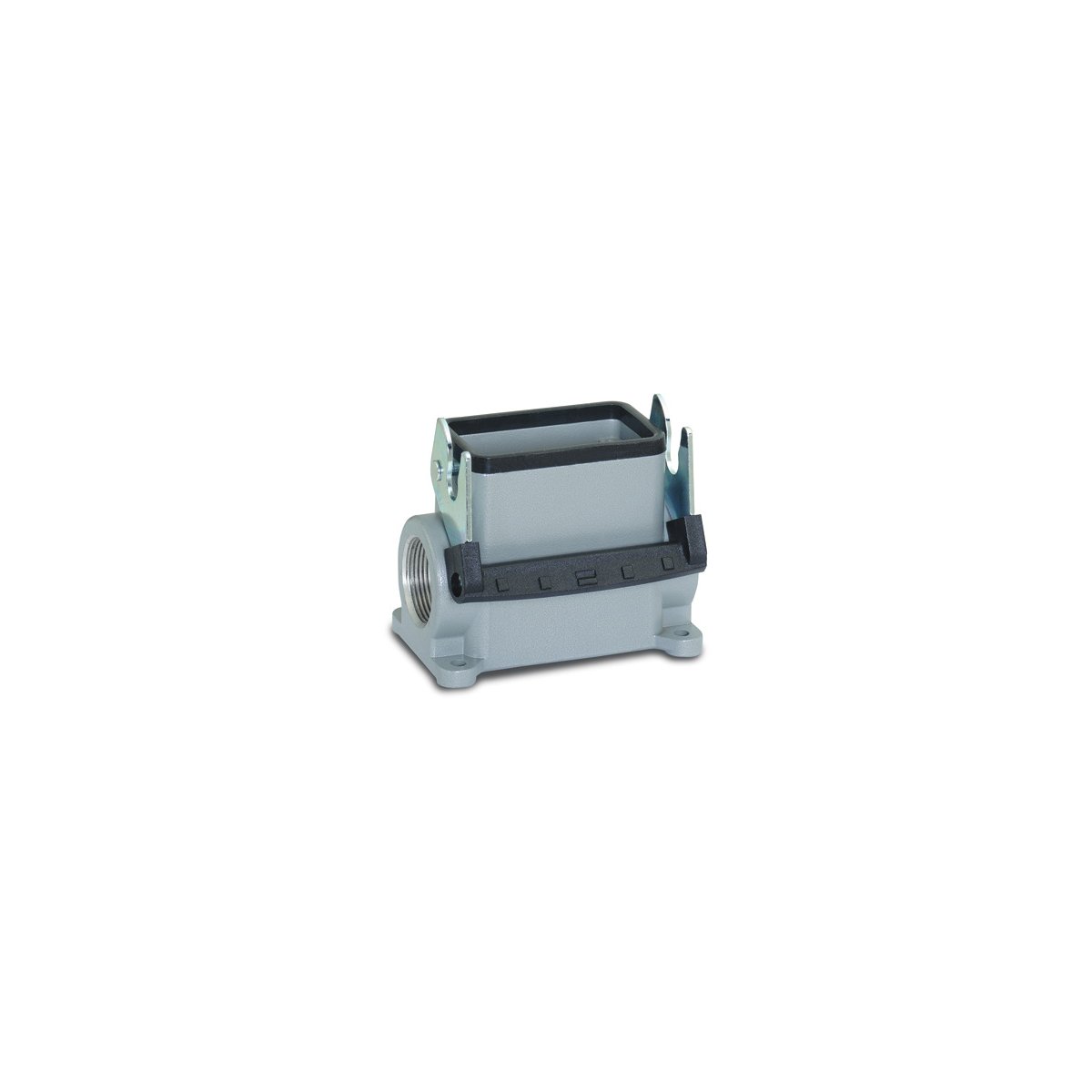

Sockelgehäuse; Baugröße: 24B; Steckverbinder Bauform: Hoch; Längsbügel; Anzahl der Leitungseinführungen: 1; Aluminium, pulverbeschichtet; IP-Schutzart gesteckt: IP 65
Vorteile
- Die Serie EPIC® H-B umfasst im Bereich der Rechtecksteckverbinder geräumige Gehäuse, die mehr Platz für viele bzw. dickere Kabel bieten.
- Das Sockelgehäuse ist mit vielen marktüblichen Tüllengehäusen steckbar.
- Mit geschlossenem Boden und seitlichem Kabeleingang zur geordneten Leitungsverlegung.
- Die hohe Bauform bietet viel Raum und eignet sich somit hervorragend für Anwendungen mit mehr Platzbedarf im Gehäuse, wie z. B. den Anschluss von geschirmten Leitungen.
- Mit Gewindebohrung, die eine flexible Auswahl passender metrischer Kabelverschraubungen ermöglicht.
- Die Verriegelung erfolgt über einen Längsbügel aus Stahl.
- Entspricht verriegelt Schutzart IP 65.
- UL-Zertifizierung gemäß Technischen Daten ermöglicht Verwendung des Produkts im nordamerikanischen Raum.
Anwendungsbereiche
- Zum Schutz des Steckverbindereinsatzes vor Umgebungseinflüssen.
- Zur Verwendung mit vielen EPIC® Rechtecksteckverbinder-Einsätzen.
- Zum Energieversorgungsanschluss von Geräten und Maschinen in diversen Anwendungen.
- Bei modularer Steckverbinderbestückung auch zur Signal- und Datenübertragung geeignet.
- Für den Außenbereich geeignet.
Technische Daten
Allgemeine Informationen
| Marke |
EPIC® |
| Produkttyp |
Sockelgehäuse |
| Baugröße |
24B |
| Gewicht |
0.483 kg |
| Verpackungseinheit (VPE) |
5 |
| Zolltarifnummer |
85389099 |
Produktaufbau
| Mit Kabelverschraubung |
Nein |
| Anzahl der Leitungseinführungen |
1 pc. |
| Anzahl Kabeleingang oben |
0 |
| Anzahl Kabeleingang seitlich |
1 |
| Mit Bügel |
Ja |
| Art der Verriegelung |
Längsbügel |
| Anzahl Verriegelungsbolzen |
0 |
| Gesamtlänge |
120 mm |
| Gesamtbreite |
43 mm |
| Gesamthöhe |
84 mm |
| Gewindeart |
metrisch |
| Gewindegröße |
M 32 |
| Gewindesteigung |
1,5 |
| Ausführung des Gehäuses |
Sockelgehäuse |
| Bauform des Steckergehäuses |
gewinkelt |
| Mit Gewinde |
Ja |
| Mit Klappdeckel |
Nein |
| Steckverbinder Bauform |
Hoch |
| Mit Zwischenstutzen |
Ja |
| Schirmkontaktierung |
Nein |
| EMV Abschirmung |
Nein |
| Material Zwischenstutzen |
Messing |
| Material Zwischenstutzen Kurzform |
CuZn |
| Basismaterial Gehäuse |
Aluminium |
| Basismaterial Gehäuse Kurzform |
Al |
| Beschichtung Gehäuse |
pulverbeschichtet |
| Material Bügel |
Stahl |
| Material Dichtung |
Acrylnitril-Butadien-Kautschuk |
| Gehäusefarbe |
grau |
| Gehäusefarbe RAL |
RAL 9006 |
Produkteigenschaften
| IP-Schutzart gesteckt |
IP 65 |
| Kurzzeitige Temperaturspitze |
125 °C |
| Betriebstemperatur min. |
-40 °C |
| Betriebstemperatur max. |
100 °C |
| UV-beständig |
Ja |
| Chemisch beständig |
Nein |
| Säurebeständig |
Nein |
| Korrosionsbeständig nach |
DIN EN 6988 |
| Korrosionsbeständig |
Ja |
| Halogenfrei |
Ja |
| Schlagfest |
Ja |
| Vibrationsschutz |
Ja |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| UR recognized |
Ja |
| UR Zertifizierung |
nach UL 1977 (e-file number: E75770); nach UL 50E (e-file number: E75770) |
| UL Category Control Number |
ECBT2 |
| cUR recognized |
Ja |
| cUR Zertifizierung |
nach CSA C22.2 No. 182.3 |
| cUR Category Control Number |
ECBT8 |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Ja |
| VDE Registrierungsnummer |
B437 |
| Produktnorm nach IEC |
IEC 61984 |
| TÜV zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Surface-mount base; Design size: 24B; Connector design: High; Single lever; Number of cable entries: 1; Aluminium, Powder-coated; IP protection class plugged in: IP 65
Benefits
- The EPIC® H-B series of rectangular connectors includes spacious housings that offer more space for many or thicker cables.
- The surface-mount base can be plugged into many of the most popular hoods.
- With a closed base and side cable outlet for orderly cable routing.
- The high design offers more space, making it suitable for larger inserts or applications that need more space in the housing.
- With threaded borehole for use with a corresponding cable gland.
- It is locked by means of a single lever made of steel.
- Meets protection class IP 65 when locked.
- UL certification according to technical data enables the product to be used on the North American market.
Applications
- For protecting the connector insert against environmental influences.
- For use with many EPIC® rectangular connector inserts.
- For connecting devices and machines to a power supply in various applications.
- With modular connector assembly, also suitable for signal and data transmission.
- Suitable for outdoor use.
Technical specifications
General information
| Brand |
EPIC® |
| Product type |
Surface-mount base |
| Design size |
24B |
| Weight |
0.483 kg |
| Delivery Unit |
5 |
| customs code |
85389099 |
Product design
| With cable gland |
No |
| Number of cable entries |
1 pc. |
| Number of cable outlets at the top |
0 |
| Number of side cable entries |
1 |
| With lever |
Yes |
| Locking type |
Single lever |
| Number of locking bolts |
0 |
| Total length |
120 mm |
| Overall width |
43 mm |
| Overall height |
84 mm |
| Thread type |
Metric |
| Thread size |
M 32 |
| Thread increase |
1,5 |
| Housing variant |
Surface-mount base |
| Connector housing design |
Angled |
| With thread |
Yes |
| With hinged lid |
No |
| Connector design |
High |
| With collar |
Yes |
| Shield contact |
No |
| EMC shielding |
No |
| Collar material |
Brass |
| Collar material, short form |
CuZn |
| Housing base material |
Aluminium |
| Housing base material, short form |
Al |
| Housing coating |
Powder-coated |
| Lever material |
Steel |
| Sealing material |
Acrylonitrile butadiene rubber |
| Housing colour |
grey |
| Housing RAL colour |
RAL 9006 |
Product features
| IP protection class plugged in |
IP 65 |
| Short-term temperature peaks |
125 °C |
| Operating temperature min. |
-40 °C |
| Operating temperature max. |
100 °C |
| UV-resistant |
Yes |
| Chemical resistant |
No |
| Acid-resistant |
No |
| Corrosion-resistant according to |
DIN EN 6988 |
| Corrosion-resistant |
Yes |
| Halogen-free |
Yes |
| Impact-resistant |
Yes |
| Vibration protection |
Yes |
Certifications and standards
| CE marking |
Yes |
| UR recognised |
Yes |
| UR certification |
according to UL 1977 (e-file number: E75770); according to UL 50E (e-file number: E75770) |
| UL category control number |
ECBT2 |
| cUR recognised |
Yes |
| cUR certification |
according to CSA C22.2 No. 182.3 |
| cUR category control number |
ECBT8 |
| CSA certified |
No |
| VDE certified |
Yes |
| VDE registration number |
B437 |
| Product standard according to IEC |
IEC 61984 |
| TÜV certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
