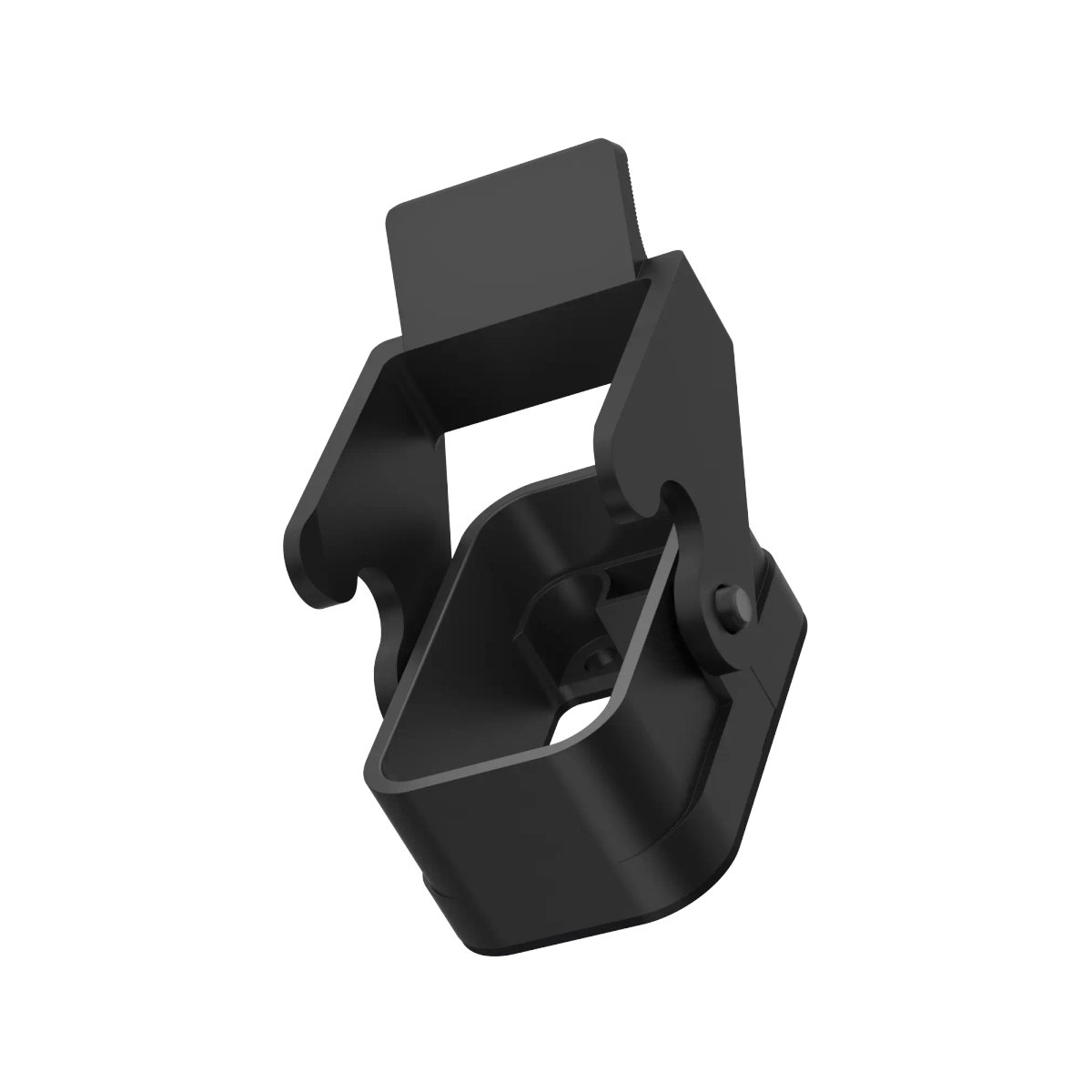

Anbaugehäuse; Baugröße: Q; Steckverbinder Bauform: Standard; Zentralbügel; Anzahl der Leitungseinführungen: 1; Polycarbonat, unbeschichtet; IP-Schutzart gesteckt: IP 65
Vorteile
- Das Anbaugehäuse ist mit vielen marktüblichen Tüllengehäusen steckbar.
- Mit offenem Boden für die Leitungseinführung ins Gehäuse bzw. in den Schaltschrank.
- Hohe Stabilität durch schlagfestes Polyamid.
- Die Verriegelung erfolgt über einen Zentralbügel aus Kunststoff.
- Entspricht verriegelt Schutzart IP 65.
Anwendungsbereiche
- Zum Schutz des Steckverbindereinsatzes vor Umgebungseinflüssen.
- Zum Energieversorgungsanschluss von Geräten und Maschinen in diversen Anwendungen.
- Typische Verwendungsbereiche sind Elektromotoren und Servoantriebe.
- Zur Verwendung mit Rechtecksteckverbinder-Einsätzen der Serie EPIC® H-Q.
- Hält hohen Umweltbelastungen und mechanischen Belastungen stand.
Technische Daten
Allgemeine Informationen
| Marke |
EPIC® |
| Produkttyp |
Anbaugehäuse |
| Baugröße |
Q |
| Gewicht |
0.014 kg |
| Verpackungseinheit (VPE) |
5 |
| Industrie Segment |
Gebäudeautomation |
| Zolltarifnummer |
85444290 |
Produktaufbau
| Mit Kabelverschraubung |
Nein |
| Anzahl der Leitungseinführungen |
1 pc. |
| Ausführung Verriegelungsbolzen |
Bolzen für Zentralbügel |
| Mit Bügel |
Ja |
| Art der Verriegelung |
Zentralbügel |
| Gesamtlänge |
69,9 mm |
| Gesamtbreite |
37 mm |
| Gesamthöhe |
19,5 mm |
| Gewindeart |
ohne |
| Ausführung des Gehäuses |
Anbaugehäuse |
| Bauform des Steckergehäuses |
gerade |
| Mit Gewinde |
Nein |
| Mit Klappdeckel |
Nein |
| Steckverbinder Bauform |
Standard |
| Mit Zwischenstutzen |
Nein |
| Schirmkontaktierung |
Nein |
| EMV Abschirmung |
Nein |
| Basismaterial Gehäuse |
Polycarbonat |
| Basismaterial Gehäuse Kurzform |
PC |
| Beschichtung Gehäuse |
unbeschichtet |
| Material Bügel |
Kunststoff |
| Material Bügel Kurzform |
PA |
| Gehäusefarbe |
schwarz |
| Gehäusefarbe RAL |
RAL 9005 |
Produkteigenschaften
| IP-Schutzart gesteckt |
IP 65 |
| Betriebstemperatur min. |
-40 °C |
| Betriebstemperatur max. |
125 °C |
| UV-beständig |
Ja |
| Korrosionsbeständig |
Ja |
| Halogenfrei |
Ja |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| UR recognized |
Nein |
| cUR recognized |
Nein |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| TÜV zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Panel-mount base; Design size: Q; Connector design: Standard; Central Lever; Number of cable entries: 1; Polycarbonate, Uncoated; IP protection class plugged in: IP 65
Benefits
- The panel-mount base can be connected to many of the most popular hoods on the market.
- With open base for cable entry into the housing or control cabinet.
- High stability thanks to impact-resistant polyamide.
- Locking takes place via a plastic central lever.
- Meets protection class IP 65 when locked.
Applications
- For protecting the connector insert against environmental influences.
- For connecting devices and machines to a power supply in various applications.
- Typical areas of application are electric motors and servo drives.
- For use with rectangular connector inserts from the EPIC® H-Q series.
- Withstands high environmental and mechanical stress.
Technical specifications
General information
| Brand |
EPIC® |
| Product type |
Panel-mount base |
| Design size |
Q |
| Weight |
0.014 kg |
| Delivery Unit |
5 |
| Industry segment |
Building Automation |
| customs code |
85444290 |
Product design
| With cable gland |
No |
| Number of cable entries |
1 pc. |
| Locking bolt variant |
Bolts for central lever |
| With lever |
Yes |
| Locking type |
Central Lever |
| Total length |
69.9 mm |
| Overall width |
37 mm |
| Overall height |
19.5 mm |
| Thread type |
without |
| Housing variant |
Panel-mount base |
| Connector housing design |
Straight |
| With thread |
No |
| With hinged lid |
No |
| Connector design |
Standard |
| With collar |
No |
| Shield contact |
No |
| EMC shielding |
No |
| Housing base material |
Polycarbonate |
| Housing base material, short form |
PC |
| Housing coating |
Uncoated |
| Lever material |
Plastic |
| Lever material, short form |
PA |
| Housing colour |
black |
| Housing RAL colour |
RAL 9005 |
Product features
| IP protection class plugged in |
IP 65 |
| Operating temperature min. |
-40 °C |
| Operating temperature max. |
125 °C |
| UV-resistant |
Yes |
| Corrosion-resistant |
Yes |
| Halogen-free |
Yes |
Certifications and standards
| CE marking |
Yes |
| UR recognised |
No |
| cUR recognised |
No |
| CSA certified |
No |
| VDE certified |
No |
| TÜV certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
