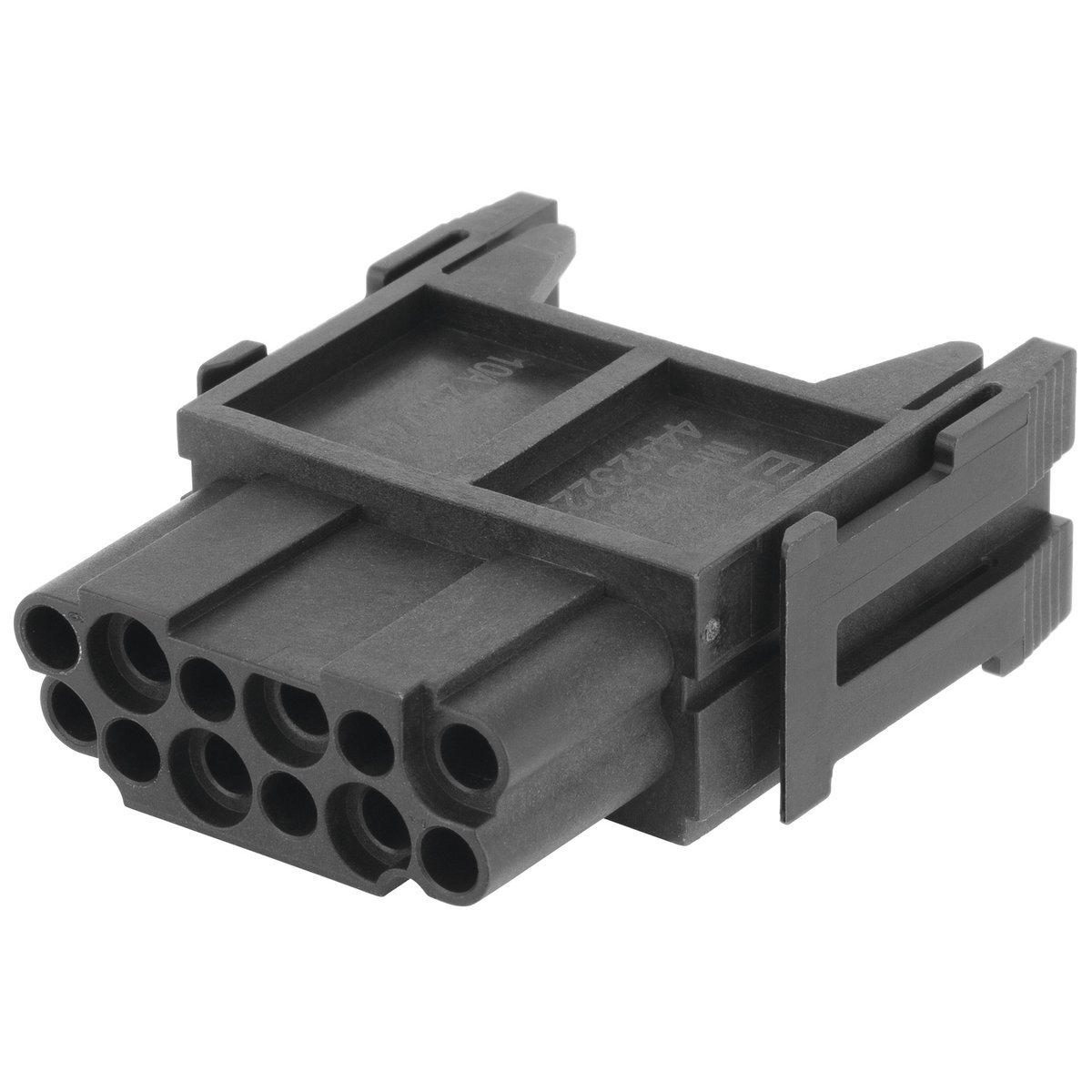

Modulares System MH Modul; Crimpanschluss; Anzahl der Kontakte: 12; Benötigte Slots: 1; 400 V AC rms / DC nach IEC; 10 A nach IEC
Vorteile
- Modul für die Aufnahme von 12 Signalkontakten für Übertragungen bis 10 A.
- Modular bestückte Steckverbinder bieten vielfältige Kombinationsmöglichkeiten und lassen sich flexibel zusammenstellen – auch zu hybriden Steckverbindern für unterschiedliche Medien.
- Modular bestückte Steckverbinder sind mit Steckverbindern des Marktstandards steckbar.
- Verschiedene Crimpkontakte für unterschiedliche Leiterquerschnitte erhältlich.
- Rastet mühelos mit einem Klickgeräusch im feststehenden EPIC® MH Multirahmen ein. Deutlich einfachere Montage gegenüber Klapp- und Schieberahmen.
- Normenkonform einsetzbar in Schienenfahrzeugen (Prüfung des Brandverhaltens nach DIN EN 45545-2:2016-02, Anforderungssätze R22 und R23, Gefährdungsstufen HL1, HL2 und HL3).
- UL-Zertifizierung gemäß Technischen Daten ermöglicht Verwendung des Produkts im nordamerikanischen Raum.
Anwendungsbereiche
- Zur Herstellung eines modularen Rechtecksteckverbinder-Einsatzes.
- Universell einsetzbar an Maschinenschnittstellen für viele Anwendungen zur Signalübertragung.
- Zur Energieversorgung für Signalisierung, Beleuchtungen und Geräte.
- Zur Verwendung mit den Rechtecksteckverbinder-Modulrahmen der Serie EPIC® MH.
- Zur Verwendung mit vielen EPIC® Rechtecksteckverbinder-Gehäusen.
Technische Daten
Allgemeine Informationen
| Marke |
EPIC® |
| Produkttyp |
Modulares System MH Modul |
| Lieferumfang |
Kontakte separat bestellen |
| Kontakte inklusive |
Nein |
| Gewicht |
0.01 kg |
| Verpackungseinheit (VPE) |
10 |
| Montageart |
aufclipsen |
| Industrie Segment |
Bahntechnik |
| Zolltarifnummer |
85366990 |
Elektrische Kennwerte
| Bemessungsstoßspannung |
4 kV AC rms / DC nach DIN EN 61984 |
| Bemessungsspannung |
400 V AC rms / DC nach IEC |
| Bemessungsstrom |
10 A nach IEC |
| Durchgangswiderstand max. |
5 mΩ |
| Schutzleiter in Einsatz integriert |
Nein |
Produktaufbau
| Anzahl der Kontakte |
12 |
| Anzahl der Leistungskontakte |
0 |
| Anzahl der PE-Kontakte |
0 |
| Anzahl der Signalkontakte |
0 |
| Anzahl der Datenkontakte |
0 |
| Benötigte Slots |
1 |
| Kontakteinsatz Typ |
Buchse |
| Mit Drahtschutz |
Nein |
| Mit Schutzleiter |
Nein |
| Schirmkontaktierung |
Nein |
| EMV Abschirmung |
Nein |
| Anschlussart Leiter |
Crimpanschluss |
| Anschließbarer Leiterquerschnitt AWG min. |
26 AWG |
| Anschließbarer Leiterquerschnitt AWG max. |
16 AWG |
| Anschließbarer Leiterquerschnitt der Leistungskontakte min. (mm2) |
0,14 mm² |
| Anschließbarer Leiterquerschnitt der Leistungskontakte max. (mm2) |
2,5 mm² |
| Material |
Polyamid |
| Material Kurzform |
PA |
| Farbe |
schwarz |
Produkteigenschaften
| Min. Anzahl der Steckzyklen |
500 |
| Verschmutzungsgrad |
3 |
| Betriebstemperatur min. |
-40 °C |
| Betriebstemperatur max. |
125 °C |
| Flammwidrig |
Ja |
| Flammwidrigkeit nach |
UL 94 V-0 |
| Halogenfrei |
Nein |
Zertifizierungen und Normen
| CE gekennzeichnet |
Nein |
| UR recognized |
Ja |
| UR Zertifizierung |
nach UL 1977 (CCN: ECBT2 / e-file number: E75770) |
| UL Category Control Number |
ECBT2 |
| cUR recognized |
Ja |
| cUR Zertifizierung |
nach CSA C22.2 No. 182.3 (CCN: ECBT8 / e-file number: E75770) |
| cUR Category Control Number |
ECBT8 |
| CSA zertifiziert |
Ja |
| VDE zertifiziert |
Nein |
| TÜV zertifiziert |
Nein |
| Brandschutz-geprüft für Schienenfahrzeuge |
Ja |
| Brandschutz für Schienenfahrzeuge Gefährdungsstufe |
EN 45545-2 HL1; EN 45545-2 HL2; EN 45545-2 HL3 |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
MH module modular system; Crimp termination; Number of contacts: 12; Required slots: 1; 400 V AC rms / DC according to IEC; 10 A according to IEC
Benefits
- Module for accomodating 12 signal contacts for transmissions up to 10 A.
- Modular connectors offer a wide range of possible combinations and can be assembled flexibly – even to create hybrid connectors for different media.
- Connectors with modular configurations can be connected to market-standard connectors.
- Different crimp contacts available for different conductor cross-sections.
- Locks effortlessly into the fixed EPIC® MH multi-frame with an audible click. Much easier assembly than hinged and sliding frames.
- Compliant with standards for use in railway vehicles (fire behaviour test according to DIN EN 45545-2:2016-02, requirements sets R22 and R23, hazard levels HL1, HL2 and HL3).
- UL certification according to technical data enables the product to be used on the North American market.
Applications
- For the production of a modular rectangular connector insert.
- Can be used universally at machine interfaces for many signal transmission applications.
- For supplying power for signalling, lighting and devices.
- For use with the rectangular connector module frames of the EPIC® MH series.
- For use with many EPIC® rectangular connector housings.
Technical specifications
General information
| Brand |
EPIC® |
| Product type |
MH module modular system |
| Scope of delivery |
Order contacts separately |
| Contacts included |
No |
| Weight |
0.01 kg |
| Delivery Unit |
10 |
| Installation type |
clip on |
| Industry segment |
Rolling Stock |
| customs code |
85366990 |
Electrical parameters
| Rated impulse voltage |
4 kV AC rms / DC according to DIN EN 61984 |
| Rated voltage |
400 V AC rms / DC according to IEC |
| Rated current |
10 A according to IEC |
| Max. contact resistance |
5 mΩ |
| Protective earth integrated into insert |
No |
Product design
| Number of contacts |
12 |
| Number of power contacts |
0 |
| Number of PE contacts |
0 |
| Number of signal contacts |
0 |
| Number of data contacts |
0 |
| Required slots |
1 |
| Contact insert type |
Socket |
| With wire protection |
No |
| With protective earth |
No |
| Shield contact |
No |
| EMC shielding |
No |
| Conductor connection type |
Crimp termination |
| Min. connectable conductor cross-section AWG |
26 AWG |
| Max. connectable conductor cross-section AWG |
16 AWG |
| Min. connectable conductor cross-section of power contacts (mm2) |
0.14 mm² |
| Max. connectable conductor cross-section of power contacts (mm2) |
2.5 mm² |
| Material |
Polyamide |
| Material, short form |
PA |
| Colour |
black |
Product features
| Min. number of insertion cycles |
500 |
| Pollution degree |
3 |
| Operating temperature min. |
-40 °C |
| Operating temperature max. |
125 °C |
| Flame-retardant |
Yes |
| Flame retardance according to |
UL 94 V-0 |
| Halogen-free |
No |
Certifications and standards
| CE marking |
No |
| UR recognised |
Yes |
| UR certification |
according to UL 1977 (CCN: ECBT2 / e-file number: E75770) |
| UL category control number |
ECBT2 |
| cUR recognised |
Yes |
| cUR certification |
according to CSA C22.2 No. 182.3 (CCN: ECBT8 / e-file number: E75770) |
| cUR category control number |
ECBT8 |
| CSA certified |
Yes |
| VDE certified |
No |
| TÜV certified |
No |
| Fire protection tested for railway vehicles |
Yes |
| Fire protection for railway vehicles hazard level |
EN 45545-2 HL1; EN 45545-2 HL2; EN 45545-2 HL3 |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
