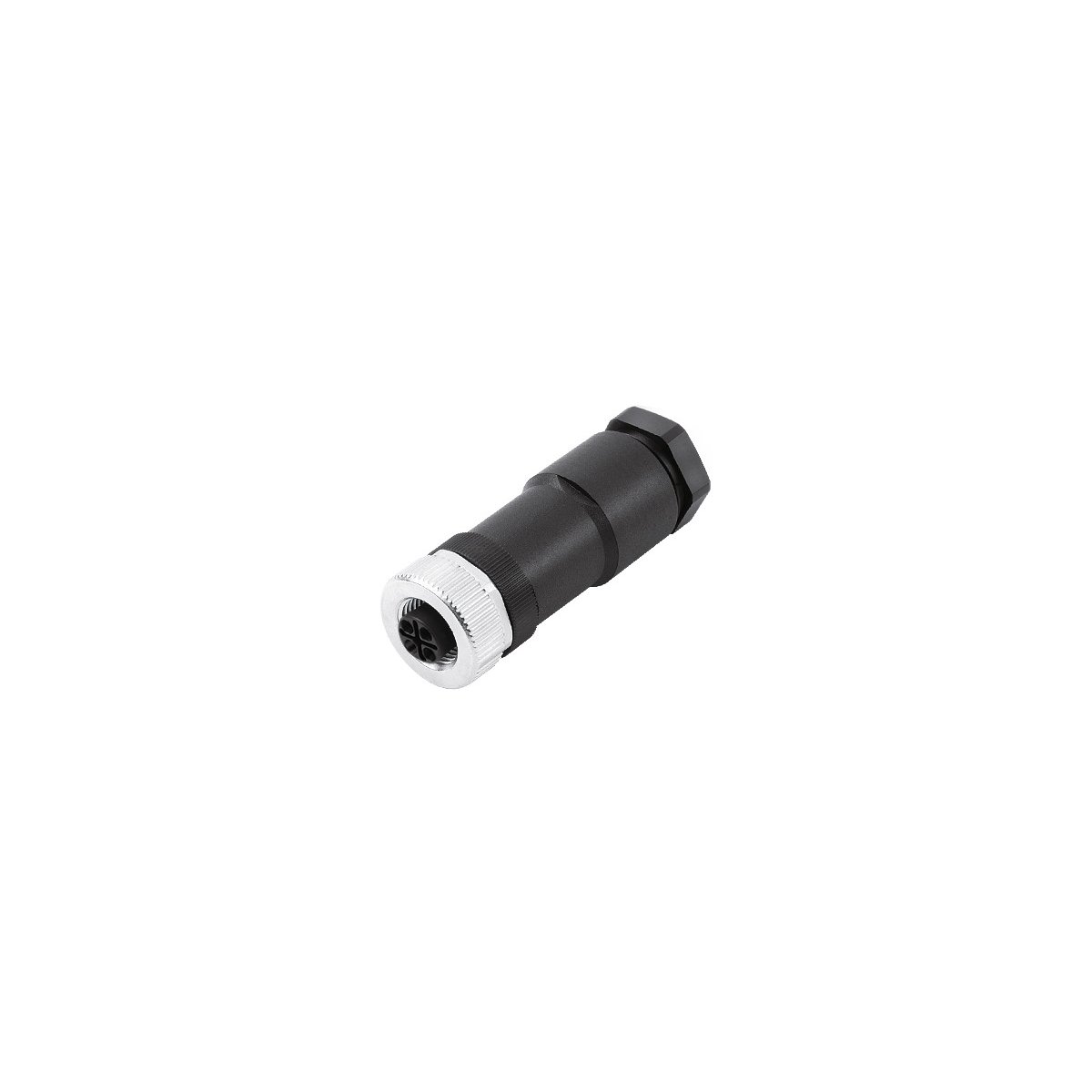

Kabelstecker; M 12 Power; S-kodiert; Buchse; Anzahl der Kontakte: 3+PE; Für Querschnitt (min./max.): 0.75mm² – 1.5mm²; Klemmbereich (min./max.): 8mm – 10mm
Vorteile
- zum Anschließen nur Schraubendreher notwendig
- Schmal und raumsparend für enge Platzverhältnisse
- hochwertig vergoldete Kontakte
Anwendungsbereiche
- Stromversorgung für kleinere Geräte
- für 1-phasige Leitungen oder 3-phasig ohne N
Technische Daten
Allgemeine Informationen
| Marke |
EPIC® |
| Produkttyp |
Kabelstecker |
| Lieferumfang |
inklusive Kontakte |
| Kontakte inklusive |
Ja |
| Gewicht |
0.038 kg |
| Verpackungseinheit (VPE) |
1 |
| Zolltarifnummer |
85366990 |
Elektrische Kennwerte
| Bemessungsstoßspannung |
6 kV AC rms nach IEC 61984 |
| Bemessungsspannung |
630 V AC rms nach IEC; 600 V AC rms / DC nach UL; 600 V AC rms / DC nach CSA |
| Bemessungsstrom |
12 A nach IEC; 12 A nach UL; 12 A nach CSA |
| Überspannungskategorie |
III |
| Durchgangswiderstand max. |
5 mΩ |
Produktaufbau
| Anzahl der Kontakte |
3+PE |
| Anzahl der Leistungskontakte |
3 |
| Anzahl der PE-Kontakte |
1 |
| Anzahl der Signalkontakte |
0 |
| Art der Verriegelung |
Schraubverriegelung |
| Durchmesser des Steckverbinders |
20,2 mm |
| Gesamthöhe |
39 mm |
| Ausführung des Kontakts |
Buchse |
| Bauform des Steckergehäuses |
gewinkelt |
| Kodiert |
Ja |
| Mit Gewinde |
Ja |
| Mit Schutzleiter |
Ja |
| Format des Steckers |
M 12 Power |
| Steckverbindertyp |
Buchse |
| Art der Kodierung |
S-kodiert |
| Schirmkontaktierung |
Nein |
| EMV Abschirmung |
Nein |
| Kabelklemmbereich min. |
8 mm |
| Kabelklemmbereich max. |
10 mm |
| Anschlussart Leiter |
Schraubanschluss |
| Anschlussart PE |
Schraubanschluss |
| Abisolierlänge, Leistungskontakt |
5 mm |
| Abisolierlänge der Ummantelung |
20 mm |
| Abisolierlänge PE-Anschluss |
5 mm |
| Anschließbarer Leiterquerschnitt AWG min. |
18 AWG |
| Anschließbarer Leiterquerschnitt AWG max. |
16 AWG |
| Anschließbarer Leiterquerschnitt min. (mm2) |
0,75 mm² |
| Anschließbarer Leiterquerschnitt max. (mm2) |
1,5 mm² |
| Basismaterial Gehäuse |
Polyamid |
| Basismaterial Gehäuse Kurzform |
PA |
| Material Kontakt |
Messing |
| Material Kontakt Kurzform |
CuZn |
| Material Kontaktbeschichtung |
vergoldet |
| Material Kontaktbeschichtung Kurzform |
Au |
| Material Dichtung |
Acrylnitril-Butadien-Kautschuk |
| Farbe |
schwarz |
| Gehäusefarbe |
schwarz |
Produkteigenschaften
| Min. Anzahl der Steckzyklen |
100 |
| Schutzart (IP), montiert |
IP 2X |
| IP-Schutzart gesteckt |
IP 67 |
| Verschmutzungsgrad |
3 |
| Betriebstemperatur min. |
-40 °C |
| Betriebstemperatur max. |
85 °C |
| Korrosionsbeständig |
Ja |
| Halogenfrei |
Nein |
| Schlagfest |
Ja |
| Vibrationsschutz |
Ja |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| EAC zertifiziert |
Nicht benötigt |
| EAC Zertifizierungsnummer |
Отказное письмо № 39 |
| UR recognized |
Ja |
| UR Zertifizierung |
nach UL 2238 (e-file number: E249137) |
| UL Category Control Number |
CYJV2 |
| cUR recognized |
Ja |
| cUR Zertifizierung |
nach CSA C22.2 No. 182.3 (e-file number: E249137) |
| cUR Category Control Number |
CYJV8 |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| Produktnorm nach IEC |
IEC 61076-2-111 |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Cable connector; M 12 power; S-coded; Socket; Number of contacts: 3+PE; For cross-section (min./max.): 0.75mm² – 1.5mm²; Clamping range (min./max.): 8mm – 10mm
Benefits
- to terminate only screw driver is neccessary
- Small and space-saving for narrow available space
- high performance gold plated contacts
Applications
- Power Supply for small devices
- for 1-phase cables or 3-phase wihout N
Technical specifications
General information
| Brand |
EPIC® |
| Product type |
Cable connector |
| Scope of delivery |
including contacts |
| Contacts included |
Yes |
| Weight |
0.038 kg |
| Delivery Unit |
1 |
| customs code |
85366990 |
Electrical parameters
| Rated impulse voltage |
6 kV AC rms according to IEC 61984 |
| Rated voltage |
630 V AC rms according to IEC; 600 V AC rms / DC according to UL; 600 V AC rms / DC according to CSA |
| Rated current |
12 A according to IEC; 12 A according to UL; 12 A according to CSA |
| Overvoltage category |
III |
| Max. contact resistance |
5 mΩ |
Product design
| Number of contacts |
3+PE |
| Number of power contacts |
3 |
| Number of PE contacts |
1 |
| Number of signal contacts |
0 |
| Locking type |
Screw lock |
| Connector diameter |
20.2 mm |
| Overall height |
39 mm |
| Contact variant |
Socket |
| Connector housing design |
Angled |
| Coded |
Yes |
| With thread |
Yes |
| With protective earth |
Yes |
| Connector format |
M 12 power |
| Connector type |
Socket |
| Coding type |
S-coded |
| Shield contact |
No |
| EMC shielding |
No |
| Min. cable clamping range |
8 mm |
| Max. cable clamping range |
10 mm |
| Conductor connection type |
Screw connection |
| PE connection type |
Screw connection |
| Stripping length, power contact |
5 mm |
| Stripping length of the sheathing |
20 mm |
| Stripping length of PE connection |
5 mm |
| Min. connectable conductor cross-section AWG |
18 AWG |
| Max. connectable conductor cross-section AWG |
16 AWG |
| Min. connectable conductor cross-section (mm2) |
0.75 mm² |
| Max. connectable conductor cross-section (mm2) |
1.5 mm² |
| Housing base material |
Polyamide |
| Housing base material, short form |
PA |
| Contact material |
Brass |
| Contact material, short form |
CuZn |
| Contact coating material |
Gold-plated |
| Contact coating material, short form |
Au |
| Sealing material |
Acrylonitrile butadiene rubber |
| Colour |
black |
| Housing colour |
black |
Product features
| Min. number of insertion cycles |
100 |
| Protection class (IP), mounted |
IP 2X |
| IP protection class plugged in |
IP 67 |
| Pollution degree |
3 |
| Operating temperature min. |
-40 °C |
| Operating temperature max. |
85 °C |
| Corrosion-resistant |
Yes |
| Halogen-free |
No |
| Impact-resistant |
Yes |
| Vibration protection |
Yes |
Certifications and standards
| CE marking |
Yes |
| EAC-certified |
Not required |
| EAC certification number |
Отказное письмо № 39 |
| UR recognised |
Yes |
| UR certification |
according to UL 2238 (e-file number: E249137) |
| UL category control number |
CYJV2 |
| cUR recognised |
Yes |
| cUR certification |
according to CSA C22.2 No. 182.3 (e-file number: E249137) |
| cUR category control number |
CYJV8 |
| CSA certified |
No |
| VDE certified |
No |
| Product standard according to IEC |
IEC 61076-2-111 |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
