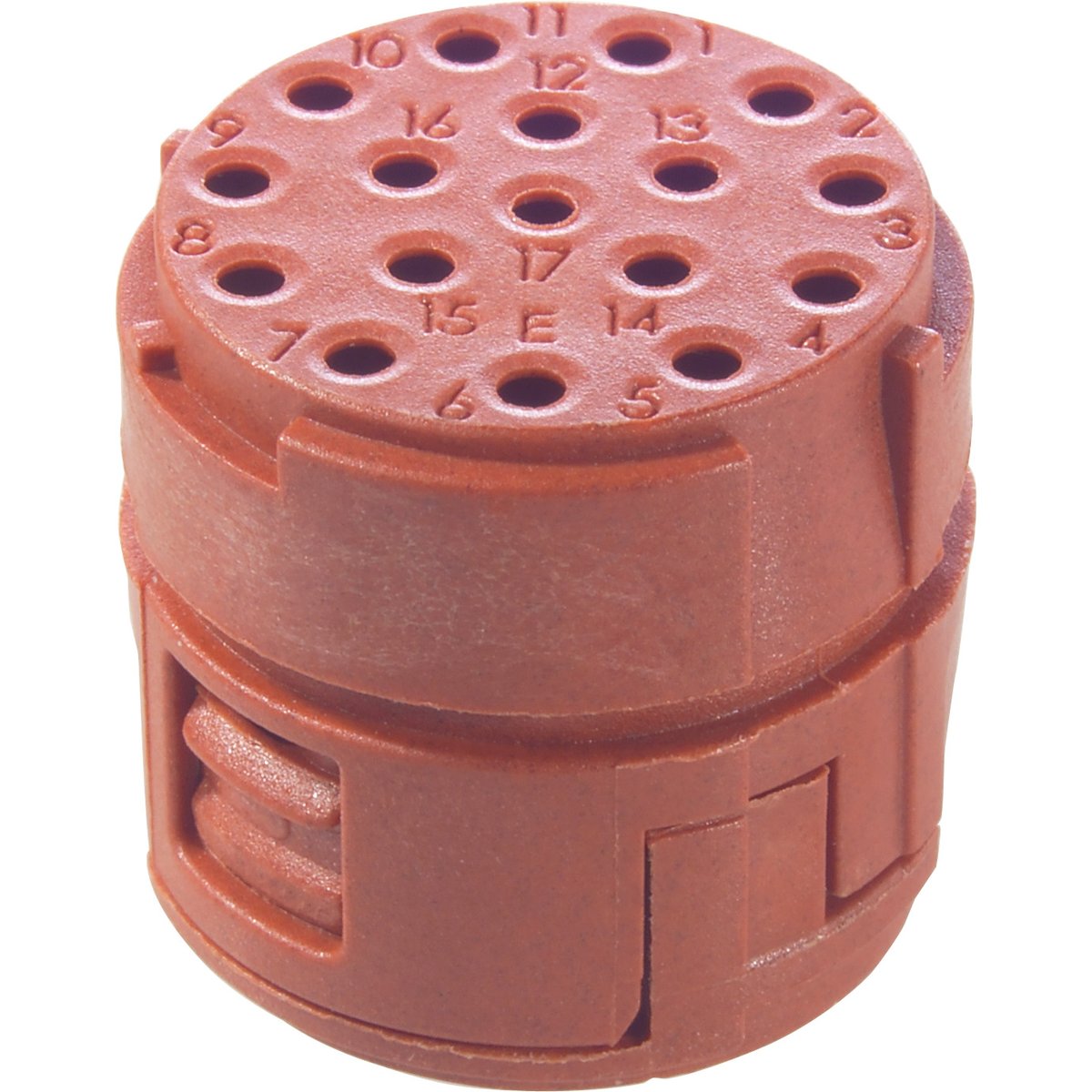

Crimpeinsatz; M 23 Signal; Stift; Anzahl der Kontakte: 17; Für Querschnitt (min./max.): 0.08mm² – 1.0mm²;
Vorteile
- Rationelle Konfektionierung durch den Einsatz von D-Sub-Bandkontakten
Anwendungsbereiche
- Anlagenbau
- Mess-, Steuer- und Regeltechnik
- Apparatebau
Produkthinweise
- Für eine komplette Verbindung benötigen Sie jeweils ein P-Teil und ein E-Teil. P-Teil = linksdrehend, E-Teil = rechtsdrehend.
Technische Daten
Allgemeine Informationen
| Marke |
EPIC® |
| Produkttyp |
Crimpeinsatz |
| Lieferumfang |
Kontakte separat bestellen |
| Kontakte inklusive |
Nein |
| Verpackungseinheit (VPE) |
5 |
| Zolltarifnummer |
85366990 |
| Gewicht |
0.002 kg |
Elektrische Kennwerte
| Bemessungsstoßspannung |
0.8 kV AC rms / DC nach IEC 61984 |
| Bemessungsspannung |
50 V AC rms / DC nach IEC |
| Bemessungsstrom |
7 A nach IEC |
| Überspannungskategorie |
III |
| Durchgangswiderstand max. |
4 mΩ |
Produktaufbau
| Anzahl der Kontakte |
17 |
| Anzahl der Leistungskontakte |
0 |
| Anzahl der PE-Kontakte |
0 |
| Anzahl der Signalkontakte |
17 |
| Durchmesser des Steckverbinders |
16,7 mm |
| Gesamtlänge |
15,8 mm |
| Ausführung des Kontakts |
Stift |
| Format des Steckers |
M 23 Signal |
| Steckverbindertyp |
Stecker |
| Drehsinn |
E-Teil (Rechtsdrehend) |
| Anschlussart Leiter |
Crimpanschluss |
| Anschließbarer Leiterquerschnitt AWG min. |
32 AWG |
| Anschließbarer Leiterquerschnitt AWG max. |
18 AWG |
| Anschließbarer Leiterquerschnitt min. (mm2) |
0,08 mm² |
| Anschließbarer Leiterquerschnitt max. (mm2) |
1 mm² |
| Material Kontakt |
Messing |
| Material Kontakt Kurzform |
CuZn |
| Material Kontaktbeschichtung |
vergoldet |
| Material Kontaktbeschichtung Kurzform |
Au |
| Material Kontakteinsatz |
Polyamid |
| Material Kontakteinsatz Kurzform |
PA |
| Farbe |
rot-braun |
Produkteigenschaften
| Min. Anzahl der Steckzyklen |
50 |
| Verschmutzungsgrad |
3 |
| Betriebstemperatur min. statisch (kein Stecken oder Trennen) |
-40 °C |
| Betriebstemperatur min. |
-25 °C |
| Betriebstemperatur max. |
125 °C |
| Halogenfrei |
Nein |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| UR recognized |
Nein |
| cUR recognized |
Nein |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| Produktnorm nach IEC |
IEC 61984 |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- Die Einsätze sind sowohl für Stift- als auch für Buchsenkontakte geeignet. Für eine komplette Verbindung benötigen Sie jeweils ein P-Teil und ein E-Teil. P-Teil = linksdrehend, E-Teil = rechtsdrehend.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Crimping insert; M 23 signal; Pin; Number of contacts: 17; For cross-section (min./max.): 0.08mm² – 1.0mm²;
Benefits
- Efficient assembling due to the use of D-Sub contacts-on-reel
Applications
- Plant engineering
- Measurement and control technology
- Apparatus construction
Product notes
- For a complete connection, you need a P-part and an E-part. P-part = rotation to the left, E-part = rotation to the right.
Technical specifications
General information
| Brand |
EPIC® |
| Product type |
Crimping insert |
| Scope of delivery |
Order contacts separately |
| Contacts included |
No |
| Weight |
0.002 kg |
| Delivery Unit |
5 |
| customs code |
85366990 |
Electrical parameters
| Rated impulse voltage |
0.8 kV AC rms / DC according to IEC 61984 |
| Rated voltage |
50 V AC rms / DC according to IEC |
| Rated current |
7 A according to IEC |
| Overvoltage category |
III |
| Max. contact resistance |
4 mΩ |
Product design
| Number of contacts |
17 |
| Number of power contacts |
0 |
| Number of PE contacts |
0 |
| Number of signal contacts |
17 |
| Connector diameter |
16.7 mm |
| Total length |
15.8 mm |
| Contact variant |
Pin |
| Connector format |
M 23 signal |
| Connector type |
Plug |
| Direction of rotation |
E-part (rotating clockwise) |
| Conductor connection type |
Crimp termination |
| Min. connectable conductor cross-section AWG |
32 AWG |
| Max. connectable conductor cross-section AWG |
18 AWG |
| Min. connectable conductor cross-section (mm2) |
0.08 mm² |
| Max. connectable conductor cross-section (mm2) |
1 mm² |
| Contact material |
Brass |
| Contact material, short form |
CuZn |
| Contact coating material |
Gold-plated |
| Contact coating material, short form |
Au |
| Material contact insert |
Polyamide |
| Contact insert material, short form |
PA |
| Colour |
red/brown |
Product features
| Min. number of insertion cycles |
50 |
| Pollution degree |
3 |
| Operating temperature min. static (no plugging or unplugging) |
-40 °C |
| Operating temperature min. |
-25 °C |
| Operating temperature max. |
125 °C |
| Halogen-free |
No |
Certifications and standards
| CE marking |
Yes |
| UR recognised |
No |
| cUR recognised |
No |
| CSA certified |
No |
| VDE certified |
No |
| Product standard according to IEC |
IEC 61984 |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
- The inserts are suitable for both pin and socket contacts. For a complete connection, you need a P-part and an E-part. P-part = rotation to the left, E-part = rotation to the right.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
