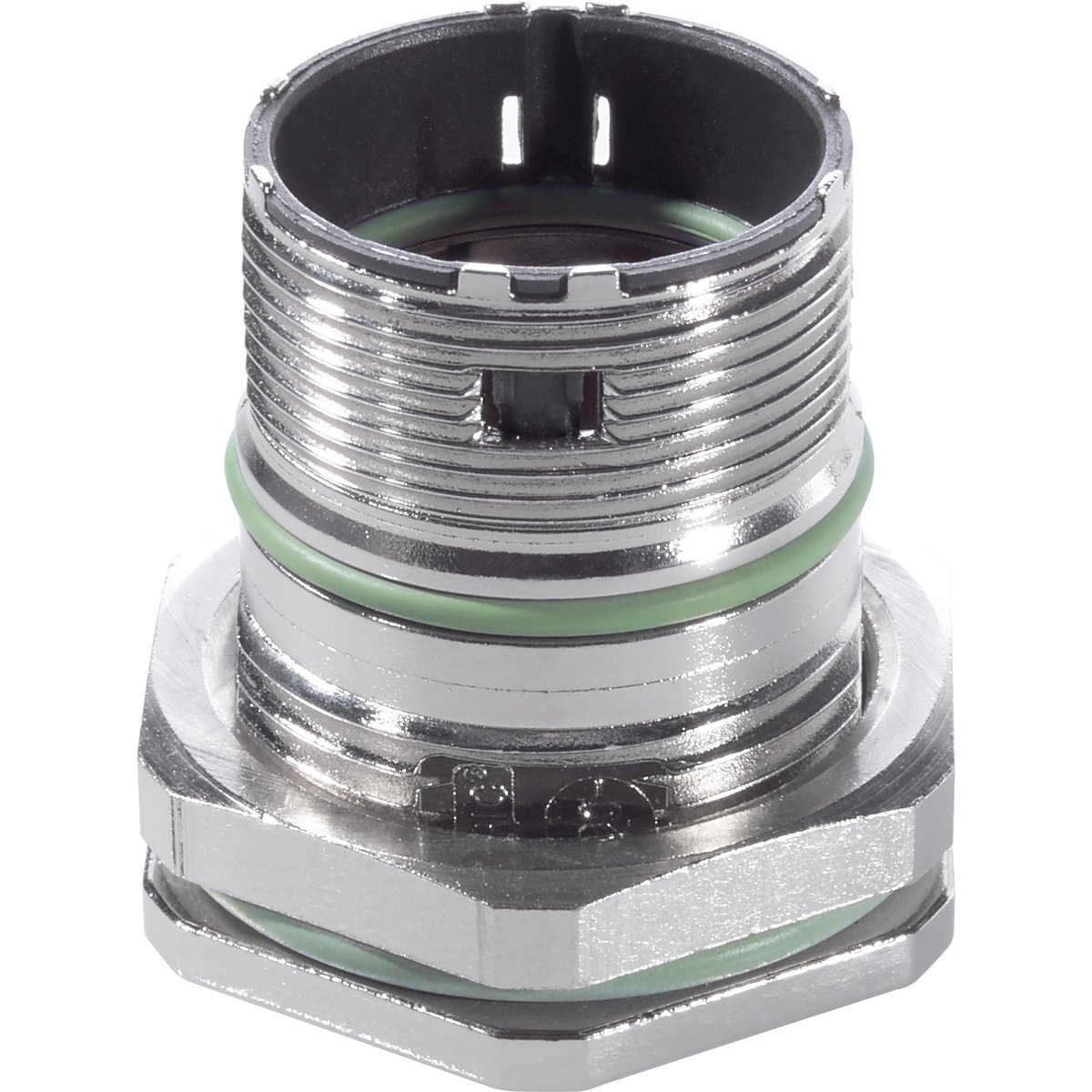

Einbausteckverbinder Hinterwandmontage; M 23 Signal; M 25; Schwarz (N);
Vorteile
- Schnelle und einfache Montage
- Nur eine M25 Bohrung notwendig
Anwendungsbereiche
- Anlagenbau
- Servoantriebe und Servokonfektionen
- Mess-, Steuer- und Regeltechnik
Technische Daten
Allgemeine Informationen
| Marke |
EPIC® |
| Produkttyp |
Einbausteckverbinder Hinterwandmontage |
| Lieferumfang |
inklusive Gegenmutter |
| Kontakte inklusive |
Nein |
| Verpackungseinheit (VPE) |
5 |
| Zolltarifnummer |
85366990 |
| Gewicht |
0.04 kg |
Produktaufbau
| Art der Verriegelung |
Schraubverriegelung |
| Durchmesser des Steckverbinders |
30 mm |
| Gesamtlänge |
30,1 mm |
| Gewindeart |
metrisch |
| Gewindegröße |
M 25 |
| Bauform des Steckergehäuses |
gerade |
| Kodiert |
Ja |
| Mit Gewinde |
Ja |
| Mit Schutzleiter |
Nein |
| Format des Steckers |
M 23 Signal |
| Steckverbindertyp |
Stecker / Buchse |
| Art der Kodierung |
Schwarz (N) |
| Schirmkontaktierung |
Nein |
| EMV Abschirmung |
Ja |
| Basismaterial Gehäuse |
Zinklegierung |
| Basismaterial Gehäuse Kurzform |
Zn |
| Beschichtung Gehäuse |
vernickelt |
| Beschichtung Gehäuse Kurzform |
Ni |
| Dichtungsart |
Dichtring |
| Material Dichtung |
Fluorkautschuk |
| Farbe |
grün |
| Gehäusefarbe |
silber |
Produkteigenschaften
| Min. Anzahl der Steckzyklen |
100 |
| IP-Schutzart gesteckt |
IP 68 – 1m (10h) |
| Betriebstemperatur min. statisch (kein Stecken oder Trennen) |
-40 °C |
| Betriebstemperatur min. |
-25 °C |
| Betriebstemperatur max. |
125 °C |
| Korrosionsbeständig nach |
DIN EN 60068-2-60, Ke 4 |
| Korrosionsbeständig |
Ja |
| Halogenfrei |
Nein |
| Schlagfest |
Ja |
| Vibrationsschutz |
Ja |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| UR recognized |
Ja |
| UR Zertifizierung |
nach UL 2238 (e-file number: E249137) |
| UL Category Control Number |
CYJV2 |
| cUR recognized |
Ja |
| cUR Zertifizierung |
nach CSA C22.2 No. 182.3 (e-file number: E249137) |
| cUR Category Control Number |
CYJV8 |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Ja |
| VDE Registrierungsnummer |
C024 |
| Produktnorm nach IEC |
IEC 61984 |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Flush-type connector, rear wall mounting; M 23 signal; M 25; Black (N);
Benefits
- Fast and easy assembly
- Only one M25 bore hole necessary
Applications
- Plant engineering
- Servo drives and servo assemblies
- Measurement and control technology
Technical specifications
General information
| Brand |
EPIC® |
| Product type |
Flush-type connector, rear wall mounting |
| Scope of delivery |
including lock nut |
| Contacts included |
No |
| Weight |
0.04 kg |
| Delivery Unit |
5 |
| customs code |
85366990 |
Product design
| Locking type |
Screw lock |
| Connector diameter |
30 mm |
| Total length |
30.1 mm |
| Thread type |
Metric |
| Thread size |
M 25 |
| Connector housing design |
Straight |
| Coded |
Yes |
| With thread |
Yes |
| With protective earth |
No |
| Connector format |
M 23 signal |
| Connector type |
Plug/socket |
| Coding type |
Black (N) |
| Shield contact |
No |
| EMC shielding |
Yes |
| Housing base material |
Zinc alloy |
| Housing base material, short form |
Zn |
| Housing coating |
Nickel-plated |
| Housing coating, short form |
Ni |
| Seal type |
Sealing ring |
| Sealing material |
Fluorinated rubber |
| Colour |
green |
| Housing colour |
silver |
Product features
| Min. number of insertion cycles |
100 |
| IP protection class plugged in |
IP 68 – 1m (10h) |
| Operating temperature min. static (no plugging or unplugging) |
-40 °C |
| Operating temperature min. |
-25 °C |
| Operating temperature max. |
125 °C |
| Corrosion-resistant according to |
DIN EN 60068-2-60, Ke 4 |
| Corrosion-resistant |
Yes |
| Halogen-free |
No |
| Impact-resistant |
Yes |
| Vibration protection |
Yes |
Certifications and standards
| CE marking |
Yes |
| UR recognised |
Yes |
| UR certification |
according to UL 2238 (e-file number: E249137) |
| UL category control number |
CYJV2 |
| cUR recognised |
Yes |
| cUR certification |
according to CSA C22.2 No. 182.3 (e-file number: E249137) |
| cUR category control number |
CYJV8 |
| CSA certified |
No |
| VDE certified |
Yes |
| VDE registration number |
C024 |
| Product standard according to IEC |
IEC 61984 |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
