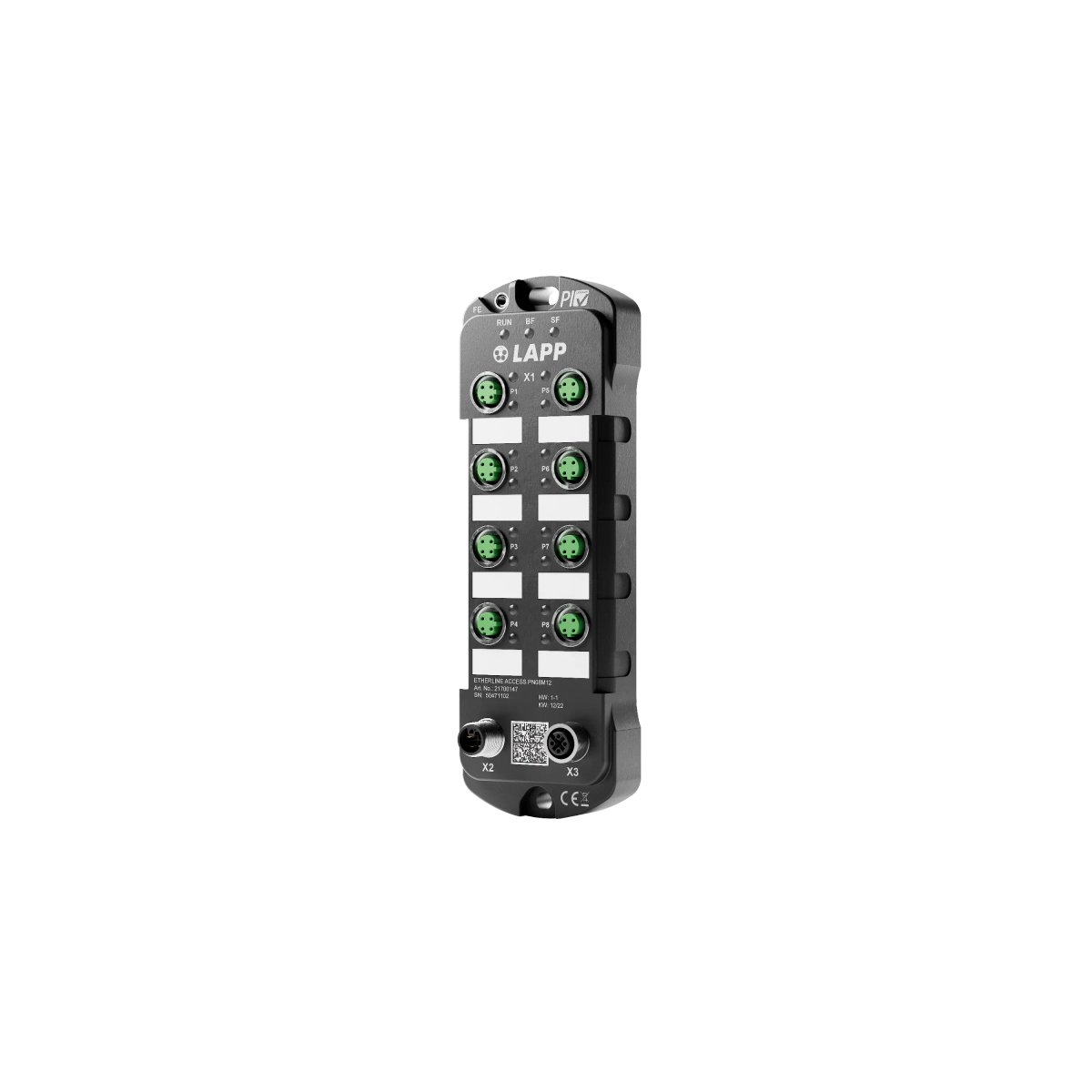

Managed Switch; PROFINET CC-B; Schnittstellen: 8xM 12 (10 Mbit/s; 100 Mbit/s)
Vorteile
- Mit 8 Ports (10/100Base-T(X)) für D-kodierte M12-Steckverbinder.
- Besonders geeignet für raue Umgebungen dank Schutzart IP 67.
- Priorisierung von PROFINET-Telegrammen mit Echtzeitdaten.
- Einfache Konfiguration und Diagnose via PROFINET oder Webinterface.
- Unterstützt MRP (Client), LLDP, DCP, SNMP, erlaubt Port-Mirroring, Diagnose-Alarme und ausführliche Netzwerkstatistiken.
Anwendungsbereiche
- Zur Verwendung in PROFINET-Netzwerken der Automatisierungstechnik („Conformance Class B“).
- Zur dezentralen Verwendung in der Feldebene, außerhalb des Schaltschranks.
- In erweitertem Temperaturbereich bei -40 °C bis +75 °C einsetzbar.
Technische Daten
Allgemeine Informationen
| Marke |
ETHERLINE® |
| Produkttyp |
Managed Switch |
| Gewicht |
0.41 kg |
| Verpackungseinheit (VPE) |
1 |
| gültiges Feldbus oder Ethernet System |
PROFINET |
| Zolltarifnummer |
85176200 |
Produktaufbau
| Direktmontage möglich |
Ja |
| Statusanzeige |
Ja |
| Gehäusefarbe |
schwarz |
| Konfiguration |
via Web-Interface |
| Schnittstellen |
Kupfer |
| Schnittstellen (Kupfer) |
10 Mbit/s; 100 Mbit/s: 8 x M 12 (D-kodiert), 2 LEDs; 1 x M 12 (L-kodiert) |
| Anzahl Ports |
8 |
| Switch Version |
Managed |
Produkteigenschaften
| Einsatz im Ex-Bereich |
Nein |
| Flammwidrig |
Nein |
| Industrie-Protokolle |
PROFINET CC-B |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| UL recognized |
Nein |
| UL listed |
Nein |
| cUR recognized |
Nein |
| cUL listed |
Nein |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| TÜV zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Managed switch; PROFINET CC-B; Interfaces: 8xM 12 (10 Mbit/s; 100 Mbit/s)
Benefits
- With 8 ports (10/100Base-T(X)) for D-coded M12 connectors.
- Particularly suitable for harsh environments thanks to protection class IP 67.
- Prioritising PROFINET data packages with real-time data.
- Easy configuration and diagnosis via PROFINET or web interface.
- Supports MRP (client), LLDP, DCP and SNMP, allows port mirroring, diagnostic alarms and detailed network statistics.
Applications
- For use in PROFINET networks for automation technology („Conformance Class B“).
- For decentralised use at field level, outside of control cabinets.
- Can be used in an extended temperature range from-40 °C to +75 °C.
Technical specifications
General information
| Brand |
ETHERLINE® |
| Product type |
Managed switch |
| Weight |
0.41 kg |
| Delivery Unit |
1 |
| valid fieldbus or Ethernet system |
PROFINET |
| customs code |
85176200 |
Product design
| Direct assembly possible |
Yes |
| Status display |
Yes |
| Housing colour |
black |
| Configuration |
Via web interface |
| Interfaces |
Copper |
| Interfaces (copper) |
10 Mbit/s; 100 Mbit/s: 8 x M 12 (D-coded), 2 LEDs; 1 x M 12 (L-coded) |
| Number of ports |
8 |
| Switch variant |
Managed |
Product features
| For use in hazardous areas |
No |
| Flame-retardant |
No |
| Industrial protocols |
PROFINET CC-B |
Certifications and standards
| CE marking |
Yes |
| UL recognized |
No |
| UL listed |
No |
| cUR recognised |
No |
| cUL listed |
No |
| CSA certified |
No |
| VDE certified |
No |
| TÜV certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
