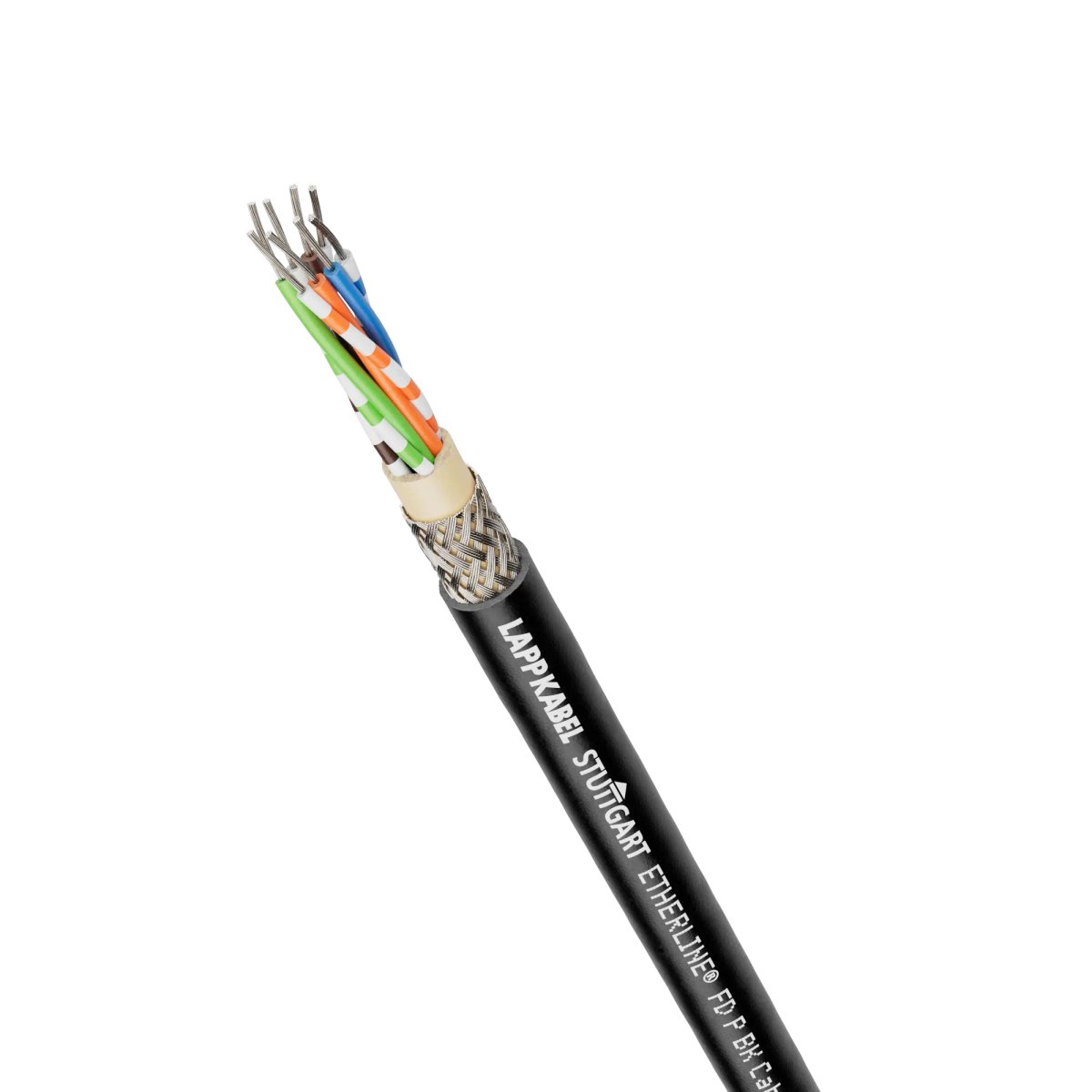

Ethernet-Leitung; Schleppkette; ETHERNET/IP, EtherCAT, Ethernet; Cat.5e; PUR; Halogenfrei; schwarz
Vorteile
- Schneller Informationsaustausch durch Ethernet-Technologie.
- Cat.5e-Performance bis 100 Mbit/s.
- Zur Übertragung analoger und digitaler Signale im Frequenzbereich bis 100 MHz.
- Langlebiges, unempfindliches Produkt, dank abrieb-, kerb- und schnittfestem PUR-Außenmantelmaterial.
- Idealer Schutz vor elektromagnetischer Störung durch Kupferabschirmgeflecht mit hohem Bedeckungsgrad.
- UL-/CSA-Zertifizierung gemäß Technischen Daten ermöglicht Verwendung des Produkts im nordamerikanischen Raum.
Anwendungsbereiche
- Leitungsaufbau erlaubt hochflexiblen, dauerbewegten Einsatz in beweglichen Maschinenteilen und in der Schleppkette.
- Speziell für Umgebungen, in denen elektromagnetische Verträglichkeit (EMV) gefordert ist.
- Für alle LAN-Netzwerke und Ethernet-Anwendungen bis 2.5GBase-T geeignet.
- Auch für EtherCAT- und EtherNet/IP-Anwendungen geeignet.
- Geeignet für die Patchkabel-Konfektion bis 60 m Kabellänge.
- PUR-Außenmantel ist unempfindlich gegenüber mineralölbasierten Schmiermitteln und vielfach chemisch beständig.
- Für den Außenbereich geeignet.
- Flexibler Einsatz bei bis zu ‑30 °C möglich.
Technische Daten
Allgemeine Informationen
| Marke |
ETHERLINE® |
| Produkttyp |
Ethernet-Leitung |
| Gewicht |
55 kg/km |
| Kupferzahl |
27 kg/km |
| gültiges Feldbus oder Ethernet System |
ETHERNET/IP; EtherCAT; Ethernet |
| Zolltarifnummer |
85444995 |
Elektrische Kennwerte
| Nennspannung |
30 V AC rms / DC nach IEC |
| Maximale Betriebsspannung (nicht für Energieübertragung) |
125 V |
| Prüfspannung Ader/Ader |
3 kV |
| Prüfspannung Ader/Schirm |
3 kV |
| Unterstützt Power over Ethernet |
IEEE 802.3af (PoE); IEEE 802.3at (PoE+); IEEE 802.3bt (4PPoE) |
| Nennwellenwiderstand |
100 Ω |
| Mögliche Übertragungsgeschwindigkeit |
1000 Mbit/s |
| Signalausbreitungsgeschwindigkeit (nom.) |
0,67 c |
Produktaufbau
| Leiter Anzahl/Größe |
4x2x26/19AWG |
| Leiternennquerschnitt (AWG) |
26 AWG |
| Führender Leiterquerschnitt |
AWG |
| Drahtzahl |
19 |
| Leitermaterial |
blankes Kupfer |
| Leiteraufbau |
19-drähtig |
| Einschließlich Schutzleiter |
Nein |
| Anzahl Adern |
8 |
| Anzahl Paare |
4 |
| Verseilart |
Twisted-pair |
| Geschirmt |
Ja |
| Art des Gesamtschirm |
verzinntes Kupfergeflecht |
| Max. Durchmesser der Ader |
1,08 mm |
| Min. Aussendurchmesser |
6 mm |
| Nennaussendurchmesser |
6,3 mm |
| Max. Aussendurchmesser |
6,6 mm |
| Leitungsform |
rund |
| Grundmaterial der Aderisolation |
Polyolefin |
| Grundmaterial der Aderisolation, Kurzform |
PO |
| Grundmaterial des Innenmantels |
Thermoplast |
| Grundmaterial des Außenmantels |
Polyurethan |
| Grundmaterial des Außenmantels, Kurzform |
PUR |
| Außenmantelfarbe |
schwarz |
| Außenmantelfarbe RAL Ton |
RAL 9005 |
| Aderidentifizierung |
Farben |
Produkteigenschaften
| Einsatzgebiet |
Schleppkette |
| Für Dauerbiegung |
Ja |
| Für Torsionsbelastung |
Nein |
| Trommelbar |
Nein |
| Minimaler Biegeradius, festverlegt |
8 x Außendurchmesser |
| Minimaler Biegeradius in mm, festverlegt |
52,8 mm |
| Minimaler Biegeradius, dynamisch dauerbewegt |
15 x Außendurchmesser |
| Minimaler Biegeradius in mm, dynamisch dauerbewegt |
99 mm |
| Temperatur, fest verlegt |
-40 °C bis 80 °C max. Leitertemperatur |
| Temperatur, fest verlegt max |
80 °C |
| Temperatur, fest verlegt min |
-40 °C |
| Temperatur, gelegentlich bewegt |
-20 °C bis 70 °C max. Leitertemperatur |
| Temperatur, gelegentlich bewegt max |
70 °C |
| Temperatur, gelegentlich bewegt min |
-20 °C |
| Montagetemperatur min. |
-30 °C |
| Montagetemperatur max. |
70 °C |
| Flammwidrig |
Ja |
| Flammwidrigkeit nach |
UL FT2 |
| UV-beständig |
Ja |
| UV-beständig nach |
EN 50525-1 (Leitungen mit schwarzem Mantel sind für dauerhaften Einsatz im Freien geeignet) |
| Halogenfrei |
Ja |
| Halogenfreiheit nach |
IEC 60754-1 |
| Ölbeständig |
Ja |
| Ölbeständigkeit nach |
ICEA -82-552 |
| LABS-frei |
Ja |
| LABS-frei nach |
VDMA 24364-B2-L |
| Ethernet Kabel Kategorie |
Cat.5e |
| Fast Connect (FC) Kabel |
Ja |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| EAC zertifiziert |
Ja |
| EAC Zertifizierungsnummer |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| UL recognized |
Ja |
| UL AWM Zertifizierung |
21576 nach UL 758 (e-file number: E63634) |
| UL listed |
Nein |
| cUR recognized |
Ja |
| cUR Zertifizierung |
AWM I A nach CSA C22.2 No. 210-15; AWM I B nach CSA C22.2 No. 210-15; AWM II A nach CSA C22.2 No. 210-15; AWM II B nach CSA C22.2 No. 210-15 |
| cUL listed |
Nein |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- Die Abwesenheit von LABS-Rohstoffen schützt nicht vor dem potenziellen Risiko einer Kontamination mit lackbenetzungsstörenden Substanzen bei der späteren Handhabung des Produkts/der Produkte während des Transports, der Lagerung oder der Weiterverarbeitung nach der Lieferung.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Ethernet cable; Cable chain; ETHERNET/IP, EtherCAT, Ethernet; Cat.5e; PUR; Halogen-free; black
Benefits
- Fast information exchange through Ethernet technology.
- Cat. 5e performance up to 100 Mbit/s.
- For transmission of analogue and digital signals in the frequency range up to 100 MHz.
- Durable, resistant product thanks to the outer sheath PUR material that is resistant to abrasions, notches and cuts.
- Ideal protection against electromagnetic interference thanks to copper stranded shielding with a high degree of coverage.
- UL/CSA certification according to technical data enables the product to be used in the North American market.
Applications
- Cable design allows highly flexible, continuously moving use in moving machine parts and in cable chains.
- Especially for environments where electromagnetic compatibility (EMC) is required.
- Suitable for all LAN networks and Ethernet applications up to 2.5GBase-T.
- Also suitable for EtherCAT and EtherNet/IP applications.
- Suitable for patch cable assembly up to a cable length of 60 m.
- The PUR outer sheath is resistant to mineral oil-based lubricants and highly resistant to chemicals.
- Suitable for outdoor use.
- Flexible use at temperatures down to -30°C.
Technical specifications
General information
| Brand |
ETHERLINE® |
| Product type |
Ethernet cable |
| Weight |
55 kg/km |
| Copper index |
27 kg/km |
| valid fieldbus or Ethernet system |
ETHERNET/IP; EtherCAT; Ethernet |
| customs code |
85444995 |
Electrical parameters
| Nominal voltage |
30 V AC rms / DC according to IEC |
| Maximum operating voltage (not for power transmission) |
125 V |
| Test voltage core/core |
3 kV |
| Test voltage core/screening |
3 kV |
| Supports Power over Ethernet |
IEEE 802.3af (PoE); IEEE 802.3at (PoE+); IEEE 802.3bt (4PPoE) |
| Nominal surge impedance |
100 Ω |
| Possible data transmission rates |
1000 Mbit/s |
| Signal propagation speed (nom.) |
0.67 c |
Product design
| Conductor number/size |
4x2x26/19AWG |
| Nominal conductor cross-section (AWG) |
26 AWG |
| Leading conductor cross-section |
AWG |
| Number of wires |
19 |
| Conductor material |
Bare copper |
| Conductor design |
19-wire |
| Including protective earth |
No |
| Number of cores |
8 |
| Number of pairs |
4 |
| Stranding type |
Twisted-pair |
| Shielded |
Yes |
| Type of overall screening |
Tin-plated copper braiding |
| Max. core diameter |
1.08 mm |
| Min. outer diameter |
6 mm |
| Nominal outer diameter |
6.3 mm |
| Max. outer diameter |
6.6 mm |
| Cable shape |
Round |
| Core insulation basic material |
Polyolefin |
| Core insulation basic material, short form |
PO |
| Basic material of inner sheath |
Thermoplastic |
| Basic material of outer sheath |
Polyurethane |
| Basic material of outer sheath, short form |
PUR |
| Outer sheath colour |
black |
| Cable sheath RAL colour |
RAL 9005 |
| Core identification |
Colours |
Product features
| Application area |
Cable chain |
| For permanent bending |
Yes |
| For torsional load |
No |
| Windable |
No |
| Minimum bending radius, stationary |
8 x outer diameter |
| Minimum bending radius in mm, fixed installation |
52.8 mm |
| Minimum bending radius, dynamic continuously flexing |
15 x outer diameter |
| Minimum bending radius in mm, dynamic continuously flexing |
99 mm |
| Temperature, fixed installation |
-40 °C to 80 °C max. conductor temperature |
| Temperature, fixed installation max |
80 °C |
| Temperature, fixed installation min |
-40 °C |
| max. conductor temperature, occasionally moved |
-20 °C to 70 °C max. conductor temperature |
| Temperature, occasionally moved max |
70 °C |
| Temperature, occasionally moved min |
-20 °C |
| Installation temperature min. |
-30 °C |
| Max. assembly temperature |
70 °C |
| Flame-retardant |
Yes |
| Flame retardance according to |
UL FT2 |
| UV-resistant |
Yes |
| UV-resistant according to |
EN 50525-1 (cables with a black sheath are suitable for permanent outdoor use) |
| Halogen-free |
Yes |
| Halogen-free according to |
IEC 60754-1 |
| Oil-resistant |
Yes |
| Oil resistance according to |
ICEA -82-552 |
| PWIS-free |
Yes |
| PWIS-free according to |
VDMA 24364-B2-L |
| Ethernet cable category |
Cat.5e |
| Fast Connect (FC) cable |
Yes |
Certifications and standards
| CE marking |
Yes |
| EAC-certified |
Yes |
| EAC certification number |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| UL recognized |
Yes |
| UL AWM certification |
21576 according to UL 758 (e-file number: E63634) |
| UL listed |
No |
| cUR recognised |
Yes |
| cUR certification |
AWM I A according to CSA C22.2 No. 210-15; AWM I B according to CSA C22.2 No. 210-15; AWM II A according to CSA C22.2 No. 210-15; AWM II B according to CSA C22.2 No. 210-15 |
| cUL listed |
No |
| CSA certified |
No |
| VDE certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
- The absence of PWIS raw materials does not protect against the potential risk of contamination with substances that interfere with the paint wetting during subsequent handling of the product(s) during transport, storage or further processing after delivery.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
