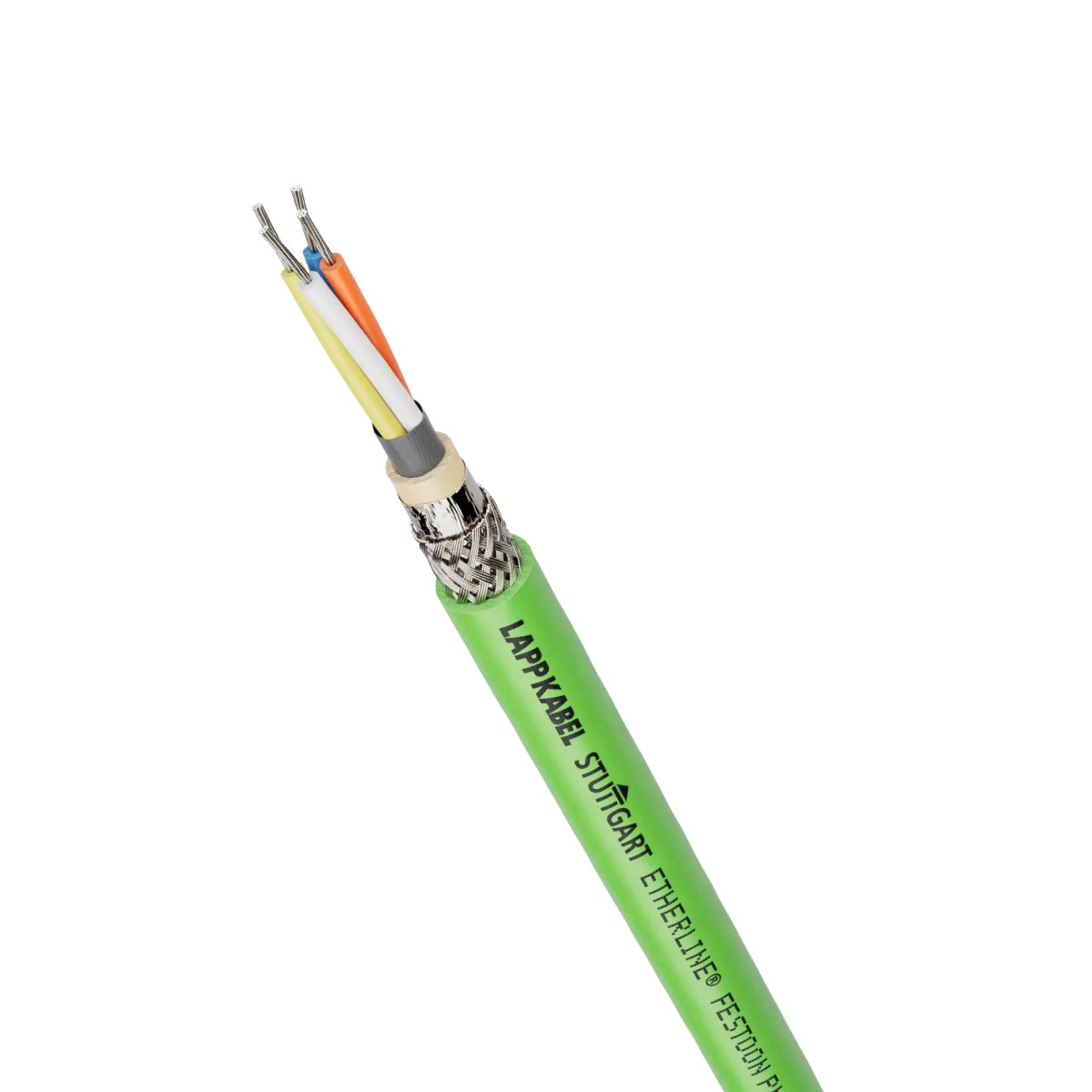

Ethernet-Leitung; Schleppkette, flexibel; ETHERNET/IP, PROFINET, Ethernet; PROFINET® Anwendung: Typ C; Cat.5e; SF/UTP; PVC; grün
Vorteile
- Schneller Informationsaustausch durch Ethernet-Technologie.
- Cat.5e-Performance bis 100 Mbit/s.
- Zur Übertragung analoger und digitaler Signale im Frequenzbereich bis 100 MHz.
- Der „Fast Connect“-Aufbau samt Innenmantel und Trennkreuz verkürzt die Konfektionszeit der Leitung erheblich, da die aufwändige Entfernung der Paarschirmung entfällt. Zudem bietet er eine unverminderte Abschirmung der Aderpaare untereinander.
- Erhöhte Beständigkeit gegenüber elektromagnetischen Störungen dank Verseilung als Sternvierer sowie doppelter Schirmung aus aluminiumkaschierter Folie und Kupferabschirmgeflecht mit hohem Bedeckungsgrad (SF/UTP).
- UL-/CSA-Zertifizierung gemäß Technischen Daten ermöglicht Verwendung des Produkts im nordamerikanischen Raum.
Anwendungsbereiche
- Speziell zur Daten- und Signalübertragung in Festoon-Systemen (Girlandenaufhängung/Kabelwagen).
- Für den hochflexiblen, dauerbewegten Einsatz in beweglichen Maschinenteilen und in der Schleppkette im PROFINET-Netzwerk (Typ C).
- Auch für EtherCAT- und EtherNet/IP-Anwendungen geeignet.
- Für alle LAN-Netzwerke und Ethernet-Anwendungen bis 100Base-T geeignet.
- Einsetzbar in trockenen, feuchten und nassen Umgebungen.
- Hält hohen mechanischen Belastungen stand.
- PVC-Außenmantel ist beständig gegenüber Säuren und Laugen, erhöht ölbeständig und flammwidrig.
- Für den Außenbereich geeignet.
Technische Daten
Allgemeine Informationen
| Marke |
ETHERLINE® |
| Produkttyp |
Ethernet-Leitung |
| Gewicht |
69 kg/km |
| Kupferzahl |
32 kg/km |
| gültiges Feldbus oder Ethernet System |
ETHERNET/IP; PROFINET; Ethernet |
| Zolltarifnummer |
85444993 |
Elektrische Kennwerte
| Nennspannung |
48 V AC rms nach IEC |
| Bemessungsspannung Ader zu Ader |
600 V AC rms nach UL AWM; 50 V AC rms nach IEC |
| Maximale Betriebsspannung (nicht für Energieübertragung) |
125 V |
| Prüfspannung Ader/Ader |
2 kV |
| Prüfspannung Ader/Schirm |
2 kV |
| Unterstützt Power over Ethernet |
IEEE 802.3af (PoE); IEEE 802.3at (PoE+) |
| Schleifenwiderstand bei 20°C |
110,8 Ω/km |
| Nennwellenwiderstand |
100 Ω |
| Mögliche Übertragungsgeschwindigkeit |
100 Mbit/s |
| Signalausbreitungsgeschwindigkeit (nom.) |
0,67 c |
Produktaufbau
| Leiter Anzahl/Größe |
2x2x22/7AWG |
| Leiternennquerschnitt (metrisch) |
0,34 mm² |
| Leiternennquerschnitt (AWG) |
22 AWG |
| Leiternenndurchmesser (mm) |
0,75 mm |
| Führender Leiterquerschnitt |
AWG |
| Drahtzahl |
7 |
| Leitermaterial |
verzinntes Kupfer |
| Leiteraufbau |
7-drähtig |
| Einschließlich Schutzleiter |
Nein |
| Anzahl Adern |
4 |
| Anzahl Paare |
2 |
| Verseilart |
Sternvierer |
| Bewicklung über Verseilung |
Kunststofffolie |
| Geschirmt |
Ja |
| Art des Gesamtschirm |
alukaschierte Kunststofffolie; verzinntes Kupfergeflecht |
| Kurzform Schirmung |
SF/UTP |
| Optischer Bedeckungsgrad des Schirmgeflechts Gesamtschirm |
85 % |
| Mit Bewehrung |
Nein |
| Mit Nagetierschutz |
Nein |
| Mit Tragorgan |
Nein |
| Nenndurchmesser der Ader |
1,5 mm |
| Min. Aussendurchmesser |
6,3 mm |
| Nennaussendurchmesser |
6,5 mm |
| Max. Aussendurchmesser |
6,7 mm |
| Leitungsform |
rund |
| Grundmaterial der Aderisolation |
Polyethylen |
| Grundmaterial der Aderisolation, Kurzform |
PE |
| Grundmaterial des Innenmantels |
Polyvinylchlorid |
| Grundmaterial des Innenmantels Kurzform |
PVC |
| Grundmaterial des Außenmantels |
Polyvinylchlorid |
| Grundmaterial des Außenmantels, Kurzform |
PVC |
| Außenmantelfarbe |
grün |
| Außenmantelfarbe RAL Ton |
RAL 6018 |
| Aderidentifizierung |
Farben |
| Ader Farbcode |
PROFINET Farbcode Sternvierer |
Produkteigenschaften
| Einsatzgebiet |
Schleppkette; flexibel |
| PROFINET® Anwendung |
Typ C |
| Für Dauerbiegung |
Ja |
| Für Torsionsbelastung |
Nein |
| Trommelbar |
Nein |
| Minimaler Biegeradius, festverlegt |
4 x Außendurchmesser |
| Minimaler Biegeradius in mm, festverlegt |
26,8 mm |
| Minimaler Biegeradius, dynamisch dauerbewegt |
10 x Außendurchmesser |
| Minimaler Biegeradius in mm, dynamisch dauerbewegt |
67 mm |
| Minimaler Biegeradius, gelegentlich bewegt |
10 x Außendurchmesser |
| Minimaler Biegeradius in mm, gelegentlich bewegt |
67 mm |
| Maximale Biegezyklen |
5.000.000 |
| Maximaler Verfahrweg |
5 m |
| Temperatur, fest verlegt |
-40 °C bis 80 °C max. Leitertemperatur |
| Temperatur, fest verlegt max |
80 °C |
| Temperatur, fest verlegt min |
-40 °C |
| Temperatur, gelegentlich bewegt |
-10 °C bis 70 °C max. Leitertemperatur |
| Temperatur, gelegentlich bewegt max |
70 °C |
| Temperatur, gelegentlich bewegt min |
-10 °C |
| Montagetemperatur min. |
-10 °C |
| Montagetemperatur max. |
70 °C |
| Flammwidrig |
Ja |
| Flammwidrigkeit nach |
CSA FT4; UL FT1 |
| UV-beständig |
Ja |
| UV-beständig nach |
UL sunlight resistant |
| Halogenfrei |
Nein |
| Ölbeständig |
Ja |
| Ölbeständigkeit nach |
UL OILRES I |
| LABS-frei |
Ja |
| LABS-frei nach |
VDMA 24364-B2-L |
| Ethernet Kabel Kategorie |
Cat.5e |
| Fast Connect (FC) Kabel |
Ja |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| EAC zertifiziert |
Ja |
| EAC Zertifizierungsnummer |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| UL recognized |
Ja |
| UL AWM Zertifizierung |
21694 nach UL 758 (e-file number: E63634) |
| UL listed |
Ja |
| UL Zertifizierung |
UL PLTC nach UL 444 (e-file number: E236660) |
| cUR recognized |
Ja |
| cUR Zertifizierung |
AWM I B nach CSA C22.2 No. 210 (e-file number: E236660); AWM I A nach CSA C22.2 No. 210 (e-file number: E236660); AWM II B nach CSA C22.2 No. 210 (e-file number: E236660); AWM II A nach CSA C22.2 No. 210 (e-file number: E236660) |
| cUL listed |
Ja |
| cUL Zertifizierung |
cUL CMG (75°C) nach CSA C22.2 No. 210 (e-file number: E236660); cUL PLTC nach CSA C22.2 No. 210 (e-file number: E236660) |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| TÜV zertifiziert |
Nein |
| DNV zertifiziert |
Nein |
| Ecolab zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- Die Abwesenheit von LABS-Rohstoffen schützt nicht vor dem potenziellen Risiko einer Kontamination mit lackbenetzungsstörenden Substanzen bei der späteren Handhabung des Produkts/der Produkte während des Transports, der Lagerung oder der Weiterverarbeitung nach der Lieferung.
- PROFINET® ist ein eingetragenes Warenzeichen der PNO (PROFIBUS Nutzerorganisation).
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Ethernet cable; Cable chain, Flexible; ETHERNET/IP, PROFINET, Ethernet; PROFINET® application: Type C; Cat.5e; SF/UTP; PVC; green
Benefits
- Fast information exchange through Ethernet technology.
- Cat. 5e performance up to 100 Mbit/s.
- For transmission of analogue and digital signals in the frequency range up to 100 MHz.
- The „Fast Connect“ design, including inner sheath and cross separator, significantly reduces the cable assembly time, by eliminating the time-consuming removal of the pair shielding. It also provides undiminished shielding of the core pairs.
- High resistance to electromagnetic interference thanks to star quad stranding as well as double shielding made of aluminium-laminated foil and copper stranded shielding with a high degree of coverage (SF/UTP).
- UL/CSA certification according to technical data enables the product to be used in the North American market.
Applications
- Specially designed for data and signal transmission in festoon systems (festoon suspension/cable trolley).
- For highly flexible, constantly moving use in moving machine parts and in cable chains in the PROFINET network (type C).
- Also suitable for EtherCAT and EtherNet/IP applications.
- Suitable for all LAN networks and Ethernet applications up to 100Base-T.
- Can be used in dry, damp and wet environments.
- Withstands high mechanical stress.
- PVC outer sheath is resistant to acids and alkalis and has increased oil resistance and flame retardance.
- Suitable for outdoor use.
Technical specifications
General information
| Brand |
ETHERLINE® |
| Product type |
Ethernet cable |
| Weight |
69 kg/km |
| Copper index |
32 kg/km |
| valid fieldbus or Ethernet system |
ETHERNET/IP; PROFINET; Ethernet |
| customs code |
85444993 |
Electrical parameters
| Nominal voltage |
48 V AC rms according to IEC |
| Rated voltage core to core |
600 V AC rms according to UL AWM; 50 V AC rms according to IEC |
| Maximum operating voltage (not for power transmission) |
125 V |
| Test voltage core/core |
2 kV |
| Test voltage core/screening |
2 kV |
| Supports Power over Ethernet |
IEEE 802.3af (PoE); IEEE 802.3at (PoE+) |
| Loop resistance at 20°C |
110.8 Ω/km |
| Nominal surge impedance |
100 Ω |
| Possible data transmission rates |
100 Mbit/s |
| Signal propagation speed (nom.) |
0.67 c |
Product design
| Conductor number/size |
2x2x22/7AWG |
| Nominal conductor cross-section (metric) |
0.34 mm² |
| Nominal conductor cross-section (AWG) |
22 AWG |
| Nominal conductor diameter (mm) |
0.75 mm |
| Leading conductor cross-section |
AWG |
| Number of wires |
7 |
| Conductor material |
Tin-plated copper |
| Conductor design |
7-wire |
| Including protective earth |
No |
| Number of cores |
4 |
| Number of pairs |
2 |
| Stranding type |
Star quad |
| Wrapping over stranding |
Plastic film |
| Shielded |
Yes |
| Type of overall screening |
Aluminium-laminated plastic foil; Tin-plated copper braiding |
| Shielding, short form |
SF/UTP |
| Optical degree of coverage of the stranded screening, overall screen |
85 % |
| With armouring |
No |
| With rodent protection |
No |
| With supporting core |
No |
| Nominal core diameter |
1.5 mm |
| Min. outer diameter |
6.3 mm |
| Nominal outer diameter |
6.5 mm |
| Max. outer diameter |
6.7 mm |
| Cable shape |
Round |
| Core insulation basic material |
Polyethylene |
| Core insulation basic material, short form |
PE |
| Basic material of inner sheath |
Polyvinylchloride |
| base material inner sheath shortname |
PVC |
| Basic material of outer sheath |
Polyvinylchloride |
| Basic material of outer sheath, short form |
PVC |
| Outer sheath colour |
green |
| Cable sheath RAL colour |
RAL 6018 |
| Core identification |
Colours |
| Conductor colour code |
PROFINET Color code star quad |
Product features
| Application area |
Cable chain; Flexible |
| PROFINET® application |
Type C |
| For permanent bending |
Yes |
| For torsional load |
No |
| Windable |
No |
| Minimum bending radius, stationary |
4 x outer diameter |
| Minimum bending radius in mm, fixed installation |
26.8 mm |
| Minimum bending radius, dynamic continuously flexing |
10 x outer diameter |
| Minimum bending radius in mm, dynamic continuously flexing |
67 mm |
| Minimum bending radius, occasionally flexing |
10 x outer diameter |
| Minimum bending radius in mm, occasionally flexing |
67 mm |
| Maximum bending cycles |
5,000,000 |
| Maximum travel distance |
5 m |
| Temperature, fixed installation |
-40 °C to 80 °C max. conductor temperature |
| Temperature, fixed installation max |
80 °C |
| Temperature, fixed installation min |
-40 °C |
| max. conductor temperature, occasionally moved |
-10 °C to 70 °C max. conductor temperature |
| Temperature, occasionally moved max |
70 °C |
| Temperature, occasionally moved min |
-10 °C |
| Installation temperature min. |
-10 °C |
| Max. assembly temperature |
70 °C |
| Flame-retardant |
Yes |
| Flame retardance according to |
CSA FT4; UL FT1 |
| UV-resistant |
Yes |
| UV-resistant according to |
UL sunlight resistant |
| Halogen-free |
No |
| Oil-resistant |
Yes |
| Oil resistance according to |
UL OILRES I |
| PWIS-free |
Yes |
| PWIS-free according to |
VDMA 24364-B2-L |
| Ethernet cable category |
Cat.5e |
| Fast Connect (FC) cable |
Yes |
Certifications and standards
| CE marking |
Yes |
| EAC-certified |
Yes |
| EAC certification number |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| UL recognized |
Yes |
| UL AWM certification |
21694 according to UL 758 (e-file number: E63634) |
| UL listed |
Yes |
| UL certification |
UL PLTC according to UL 444 (e-file number: E236660) |
| cUR recognised |
Yes |
| cUR certification |
AWM I B according to CSA C22.2 No. 210 (e-file number: E236660); AWM I A according to CSA C22.2 No. 210 (e-file number: E236660); AWM II B according to CSA C22.2 No. 210 (e-file number: E236660); AWM II A according to CSA C22.2 No. 210 (e-file number: E236660) |
| cUL listed |
Yes |
| cUL certification |
cUL CMG (75°C) according to CSA C22.2 No. 210 (e-file number: E236660); cUL PLTC according to CSA C22.2 No. 210 (e-file number: E236660) |
| CSA certified |
No |
| VDE certified |
No |
| TÜV certified |
No |
| DNV-certified |
No |
| Ecolab certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
- The absence of PWIS raw materials does not protect against the potential risk of contamination with substances that interfere with the paint wetting during subsequent handling of the product(s) during transport, storage or further processing after delivery.
- PROFINET® is a registered trademark of PNO (PROFIBUS user organisation).
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
You must purchase this product before you can write a review. Sign in with the account you used to place your order.
Reviews
There are no reviews yet.
