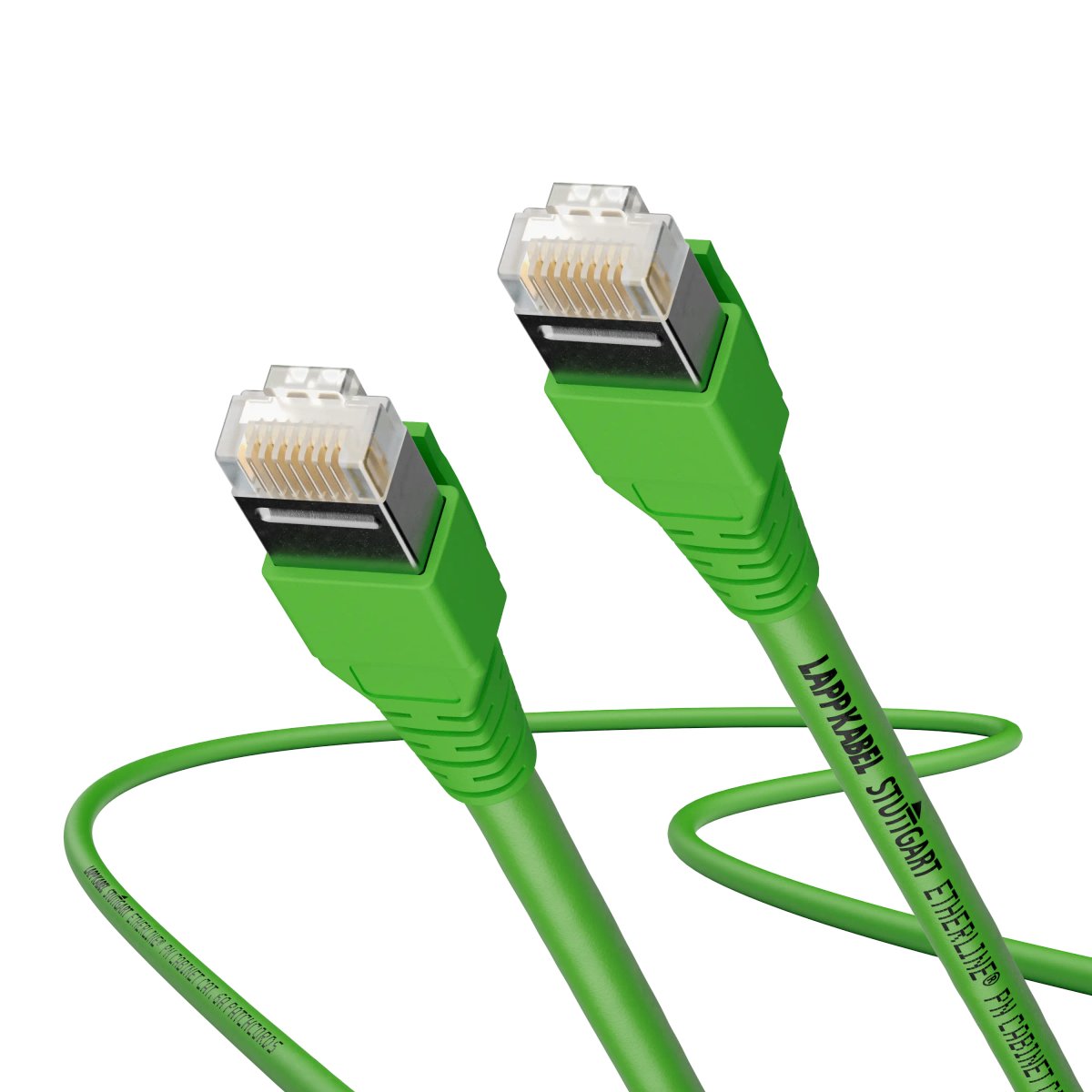

vorkonfektioniertes Ethernetkabel; flexibel; ETHERNET/IP, EtherCAT; Cat.6A; S/FTP; Polyurethan; 4×2; RJ 45, Stecker, gerade (180 °); RJ 45, Stecker, gerade (180 °); 7.5 m
Vorteile
- Schneller Informationsaustausch mit bis zu 10 Gbit/s auf 60 m dank Ethernet nach Cat.6A.
- Beidseitig konfektionierte Leitung spart Zeit und eliminiert das Fehlerpotential bei der Konfektionierung vor Ort. Der fachgerechte Leiteranschluss nach definierten Kriterien bewirkt eine beständige Produktqualität.
- Schmaler RJ45-Steckverbinder erlaubt Verwendung in Geräten mit sehr hoher Portdichte.
- Leitungsdesign erlaubt kleine Biegeradien und ist optimal für die platzsparende Verlegung bei beengten Platzverhältnissen.
- Idealer Schutz vor elektromagnetischer Störung durch Paarschirmung mit Aluverbundfolie und Kupferabschirmgeflecht als Gesamtschirmung (S/FTP).
- UL-/CSA-Zertifizierung gemäß Technischen Daten ermöglicht Verwendung des Produkts im nordamerikanischen Raum.
- Langlebiges, unempfindliches Produkt, dank abrieb-, kerb- und schnittfestem PUR-Außenmantelmaterial.
- Halogenfreie Mantelmischung zur Einhaltung besonderer Brandschutzanforderungen.
Anwendungsbereiche
- Für die Schaltschrankverkabelung im PROFINET-Netzwerk.
- Auch für EtherCAT- und EtherNet/IP-Anwendungen geeignet.
- Geeignet für den Einsatz in AC- und DC-Ladeinfrastrukturen der Elektromobilität.
- Einsetzbar in trockenen Räumen.
- PUR-Außenmantel ist unempfindlich gegenüber mineralölbasierten Schmiermitteln und vielfach chemisch beständig.
- Flexibler Einsatz bei bis zu ‑40 °C möglich.
Technische Daten
Allgemeine Informationen
| Marke |
ETHERLINE® |
| Produkttyp |
vorkonfektioniertes Ethernetkabel |
| Länge |
7,5 m |
| Gewicht |
0.28 kg |
| Kupferzahl |
0.22 kg/pce |
| Verpackungseinheit (VPE) |
1 |
| Steckverbinder 1 |
RJ 45; Stecker; gerade; Anzahl der Kontakte: 8 |
| Steckverbinder 2 |
RJ 45; Stecker; gerade; Anzahl der Kontakte: 8 |
| gültiges Feldbus oder Ethernet System |
PROFINET; ETHERNET/IP; EtherCAT; Ethernet |
| Zolltarifnummer |
85444210 |
Produktaufbau
| Leitungsabmessung |
8X |
| Anzahl Adern |
8 |
| Geschirmt |
Ja |
| Grundmaterial des Außenmantels, Kurzform |
PUR |
Produkteigenschaften
| Einsatzgebiet |
flexibel |
| Verlegeart |
Schaltschrank |
| Min. Anzahl der Steckzyklen |
750 / 750 |
| IP-Schutzart |
IP 20 |
| Einsatz im Ex-Bereich |
Nein |
| Ethernet Kabel Kategorie |
Cat.6A |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| UL recognized |
Nein |
| UL listed |
Ja |
| cUR recognized |
Ja |
| cUR Zertifizierung |
AWM I A nach CSA C22.2 No. 210 (CCN: AVLV2 / e-file number: E63634); AWM I B nach CSA C22.2 No. 210 (CCN: AVLV2 / e-file number: E63634); AWM II A nach CSA C22.2 No. 210 (CCN: AVLV2 / e-file number: E63634); AWM II B nach CSA C22.2 No. 210 (CCN: AVLV2 / e-file number: E63634) |
| cUL listed |
Ja |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| DNV zertifiziert |
Nein |
| Ecolab zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Pre-assembled Ethernet cable; Flexible; ETHERNET/IP, EtherCAT; Cat.6A; S/FTP; Polyurethane; 4×2; RJ 45, Plug, Straight (180 °); RJ 45, Plug, Straight (180 °); 7.5 m
Benefits
- Rapid information exchange at up to 10 Gbit/s over 60 m thanks to Cat.6A Ethernet.
- Cable assembled on both sides saves time and eliminates the potential for errors during on-site assembly. Professional conductor connection according to defined criteria ensures consistent product quality.
- The narrow RJ45 connector allows use in devices with a very high port density.
- Cable design allows small bending radii and is optimal for space-saving installation in confined spaces.
- Ideal protection against electromagnetic interference due to aluminium-laminated pair shielding and copper stranded shielding as overall shielding (S/FTP).
- UL/CSA certification according to technical data enables the product to be used in the North American market.
- Durable, resistant product thanks to the outer sheath PUR material that is resistant to abrasions, notches and cuts.
- Halogen-free sheath compound to comply with special fire safety requirements.
Applications
- For control cabinet cabling in the PROFINET network.
- Also suitable for EtherCAT and EtherNet/IP applications.
- Suitable for use in AC and DC charging infrastructures for electromobility.
- Can be used in dry spaces.
- The PUR outer sheath is resistant to mineral oil-based lubricants and highly resistant to chemicals.
- Flexible use at temperatures down to -40°C.
Technical specifications
General information
| Brand |
ETHERLINE® |
| Product type |
Pre-assembled Ethernet cable |
| Length |
7.5 m |
| Weight |
0.28 kg |
| Copper index |
0.22 kg/pce |
| Delivery Unit |
1 |
| Connector 1 |
RJ 45; Plug; Straight; Number of contacts: 8 |
| Connector 2 |
RJ 45; Plug; Straight; Number of contacts: 8 |
| valid fieldbus or Ethernet system |
PROFINET; ETHERNET/IP; EtherCAT; Ethernet |
| customs code |
85444210 |
Product design
| Cable dimensions |
8X |
| Number of cores |
8 |
| Shielded |
Yes |
| Basic material of outer sheath, short form |
PUR |
Product features
| Application area |
Flexible |
| Installation type |
Control cabinet |
| Min. number of insertion cycles |
750 / 750 |
| IP protection rating |
IP 20 |
| For use in hazardous areas |
No |
| Ethernet cable category |
Cat.6A |
Certifications and standards
| CE marking |
Yes |
| UL recognized |
No |
| UL listed |
Yes |
| cUR recognised |
Yes |
| cUR certification |
AWM I A according to CSA C22.2 No. 210 (CCN: AVLV2 / e-file number: E63634); AWM I B according to CSA C22.2 No. 210 (CCN: AVLV2 / e-file number: E63634); AWM II A according to CSA C22.2 No. 210 (CCN: AVLV2 / e-file number: E63634); AWM II B according to CSA C22.2 No. 210 (CCN: AVLV2 / e-file number: E63634) |
| cUL listed |
Yes |
| CSA certified |
No |
| VDE certified |
No |
| DNV-certified |
No |
| Ecolab certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
