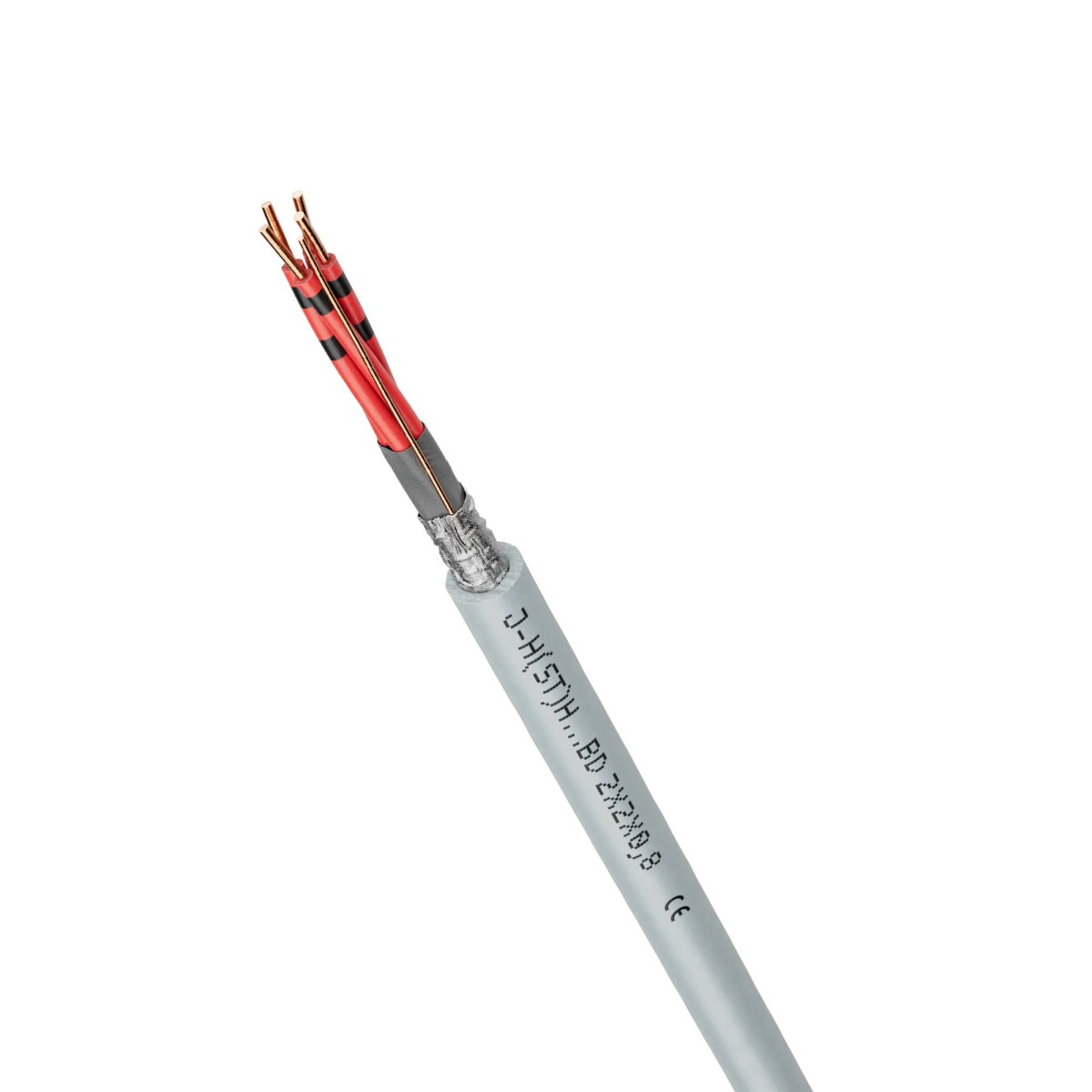

Telefonkabel; 2X2X0.8; VDE 0815; Halogenfreie Mischung; Geschirmt; flexibel
Vorteile
- Halogenfreie und hoch flammwidrige Materialien reduzieren die Gefahr von Brandfortleitung, hoher Rauchdichte und toxischen Rauchgasen im Brandfall.
- Durch die Paarverseilung (TP, Twisted Pair) mit kurzen Schlaglängen sind die Leiterkreise gut entkoppelt.
- Idealer Schutz vor elektromagnetischer Störung durch statische Schirmung mittels aluminiumkaschierter Folie sowie Kupfer-Beilauflitze für die Schirmkontaktierung.
- Klassifiziertes Brandverhalten gemäß EU-Richtlinie 305/2011 (BauPVO/CPR) mit Artikelnummer-Auswahl auf der LAPP-Website.
Anwendungsbereiche
- Zur Verwendung als Installationskabel für Fernmelde- und Informationsverarbeitungsanlagen gemäß DIN VDE 0815.
- Zur Einhaltung besonderer Brandschutzanforderungen.
- Für die Verwendung in Steuer-, Regelungs- und Messstromkreisen.
- Zur Verlegung auf, im und unter Putz, im Mauerwerk und in unbewegtem Beton.
- Einsetzbar in trockenen und feuchten Räumen.
Produkthinweise
- Handels-Produkt, kein LAPP-Produkt.
Technische Daten
Allgemeine Informationen
| Produkttyp |
Telefonkabel |
| Gewicht |
77 kg/km |
| Kupferzahl |
25 kg/km |
| Industrie Segment |
Gebäudeautomation |
| Zolltarifnummer |
85444993 |
Elektrische Kennwerte
| Maximale Betriebsspannung (nicht für Energieübertragung) |
300 V |
| Prüfspannung Ader/Ader |
0.8 kV |
| Prüfspannung Ader/Schirm |
0.8 kV |
| Max. Leiterwiderstand bei 20 °C |
36 Ω/km |
| Schleifenwiderstand bei 20°C |
73,2 Ω/km |
Produktaufbau
| J-Fernmeldeinnenkabel |
J-H(ST)H…BD |
| Leitungsabmessung |
2X2X0.8 |
| Leiternenndurchmesser (mm) |
0,8 mm |
| Leitermaterial |
blankes Kupfer |
| Einschließlich Schutzleiter |
Nein |
| Anzahl Adern |
4 |
| Anzahl Paare |
2 |
| Verseilart |
Sternvierer |
| Geschirmt |
Ja |
| Art des Gesamtschirm |
alukaschierte Kunststofffolie |
| Nennaussendurchmesser |
7 mm |
| Leitungsform |
rund |
| Grundmaterial der Aderisolation |
Halogenfreie Mischung |
| Grundmaterial des Außenmantels |
Halogenfreie Mischung |
| Außenmantelfarbe |
grau |
| Außenmantelfarbe RAL Ton |
RAL 7001 |
| Aderidentifizierung |
Farben |
| Ader Farbcode |
VDE 0815 |
Produkteigenschaften
| Einsatzgebiet |
flexibel; feste Verlegung |
| Minimaler Biegeradius, festverlegt |
6 x Außendurchmesser |
| Minimaler Biegeradius in mm, festverlegt |
42 mm |
| Temperatur, fest verlegt |
-30 °C bis 70 °C max. Leitertemperatur |
| Temperatur, fest verlegt max |
70 °C |
| Temperatur, fest verlegt min |
-30 °C |
| Temperatur, gelegentlich bewegt |
-5 °C bis 50 °C max. Leitertemperatur |
| Temperatur, gelegentlich bewegt max |
50 °C |
| Temperatur, gelegentlich bewegt min |
-5 °C |
| Flammwidrig |
Ja |
| Flammwidrigkeit nach |
IEC 60332-1-2; IEC 60332-3-24; IEC 60332-3-25 |
| UV-beständig |
Nein |
| Halogenfrei |
Ja |
| Halogenfreiheit nach |
EN 50267-2-1; EN 50267-2-2 |
| Ölbeständig |
Nein |
| LABS-frei |
Ja |
| LABS-frei nach |
VDMA 24364-B2-L |
| Wasserbeständig |
Nein |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| EAC zertifiziert |
Ja |
| EAC Zertifizierungsnummer |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20, ЕАЭС N RU Д-DE.РА01.В.47116/21 |
| VDE zertifiziert |
Nein |
| CPR Brandklasse |
Dca |
| CPR Rauchgasdichte |
s1 |
| CPR Tropfverhalten |
d2 |
| CPR Azidität |
a1 |
| Flammwidrigkeit nach UN/ECE-R118 getestet |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- Die Abwesenheit von LABS-Rohstoffen schützt nicht vor dem potenziellen Risiko einer Kontamination mit lackbenetzungsstörenden Substanzen bei der späteren Handhabung des Produkts/der Produkte während des Transports, der Lagerung oder der Weiterverarbeitung nach der Lieferung.
- Handels-Produkt, kein LAPP-Produkt.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Telephone cable; 2X2X0.8; VDE 0815; Halogen-free compound; Shielded; Flexible
Benefits
- Halogen-free and highly flame retardant materials reduce the risk of flame propagation, high smoke density and toxic smoke in the event of a fire.
- The conductor circuits are well decoupled thanks to the twin cabling (TP, Twisted Pair) with short lay lengths.
- Ideal protection against electromagnetic interference thanks to static shielding with aluminium-laminated foil and copper drain wire for the shield contact.
- Classified fire behaviour according to EU Directive 305/2011 (BauPVO/CPR) with article number selection on the LAPP website.
Applications
- For use as an installation cable for telecommunications and information processing systems in accordance with DIN VDE 0815.
- For compliance with special fire safety requirements.
- For use in control, regulation and measurement circuits.
- For installation on, in or under plaster, in brickwork and in stationary concrete.
- Can be used in dry and damp spaces.
Product notes
- Trade product, not a LAPP product.
Technical specifications
General information
| Product type |
Telephone cable |
| Weight |
77 kg/km |
| Copper index |
25 kg/km |
| Industry segment |
Building Automation |
| customs code |
85444993 |
Electrical parameters
| Maximum operating voltage (not for power transmission) |
300 V |
| Test voltage core/core |
0.8 kV |
| Test voltage core/screening |
0.8 kV |
| Max. conductor resistance at 20°C |
36 Ω/km |
| Loop resistance at 20°C |
73.2 Ω/km |
Product design
| J-indoor telecommunication cable |
J-H(ST)H…BD |
| Cable dimensions |
2X2X0.8 |
| Nominal conductor diameter (mm) |
0.8 mm |
| Conductor material |
Bare copper |
| Including protective earth |
No |
| Number of cores |
4 |
| Number of pairs |
2 |
| Stranding type |
Star quad |
| Shielded |
Yes |
| Type of overall screening |
Aluminium-laminated plastic foil |
| Nominal outer diameter |
7 mm |
| Cable shape |
Round |
| Core insulation basic material |
Halogen-free compound |
| Basic material of outer sheath |
Halogen-free compound |
| Outer sheath colour |
grey |
| Cable sheath RAL colour |
RAL 7001 |
| Core identification |
Colours |
| Conductor colour code |
VDE 0815 |
Product features
| Application area |
Flexible; Fixed installation |
| Minimum bending radius, stationary |
6 x outer diameter |
| Minimum bending radius in mm, fixed installation |
42 mm |
| Temperature, fixed installation |
-30 °C to 70 °C max. conductor temperature |
| Temperature, fixed installation max |
70 °C |
| Temperature, fixed installation min |
-30 °C |
| max. conductor temperature, occasionally moved |
-5 °C to 50 °C max. conductor temperature |
| Temperature, occasionally moved max |
50 °C |
| Temperature, occasionally moved min |
-5 °C |
| Flame-retardant |
Yes |
| Flame retardance according to |
IEC 60332-1-2; IEC 60332-3-24; IEC 60332-3-25 |
| UV-resistant |
No |
| Halogen-free |
Yes |
| Halogen-free according to |
EN 50267-2-1; EN 50267-2-2 |
| Oil-resistant |
No |
| PWIS-free |
Yes |
| PWIS-free according to |
VDMA 24364-B2-L |
| Water-resistant |
No |
Certifications and standards
| CE marking |
Yes |
| EAC-certified |
Yes |
| EAC certification number |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20, ЕАЭС N RU Д-DE.РА01.В.47116/21 |
| VDE certified |
No |
| CPR fire class |
Dca |
| CPR smoke density |
s1 |
| CPR drip behaviour |
d2 |
| CPR acidity |
a1 |
| Flame retardance tested according to UN/ECE-R118 |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
- The absence of PWIS raw materials does not protect against the potential risk of contamination with substances that interfere with the paint wetting during subsequent handling of the product(s) during transport, storage or further processing after delivery.
- Trade product, not a LAPP product.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
