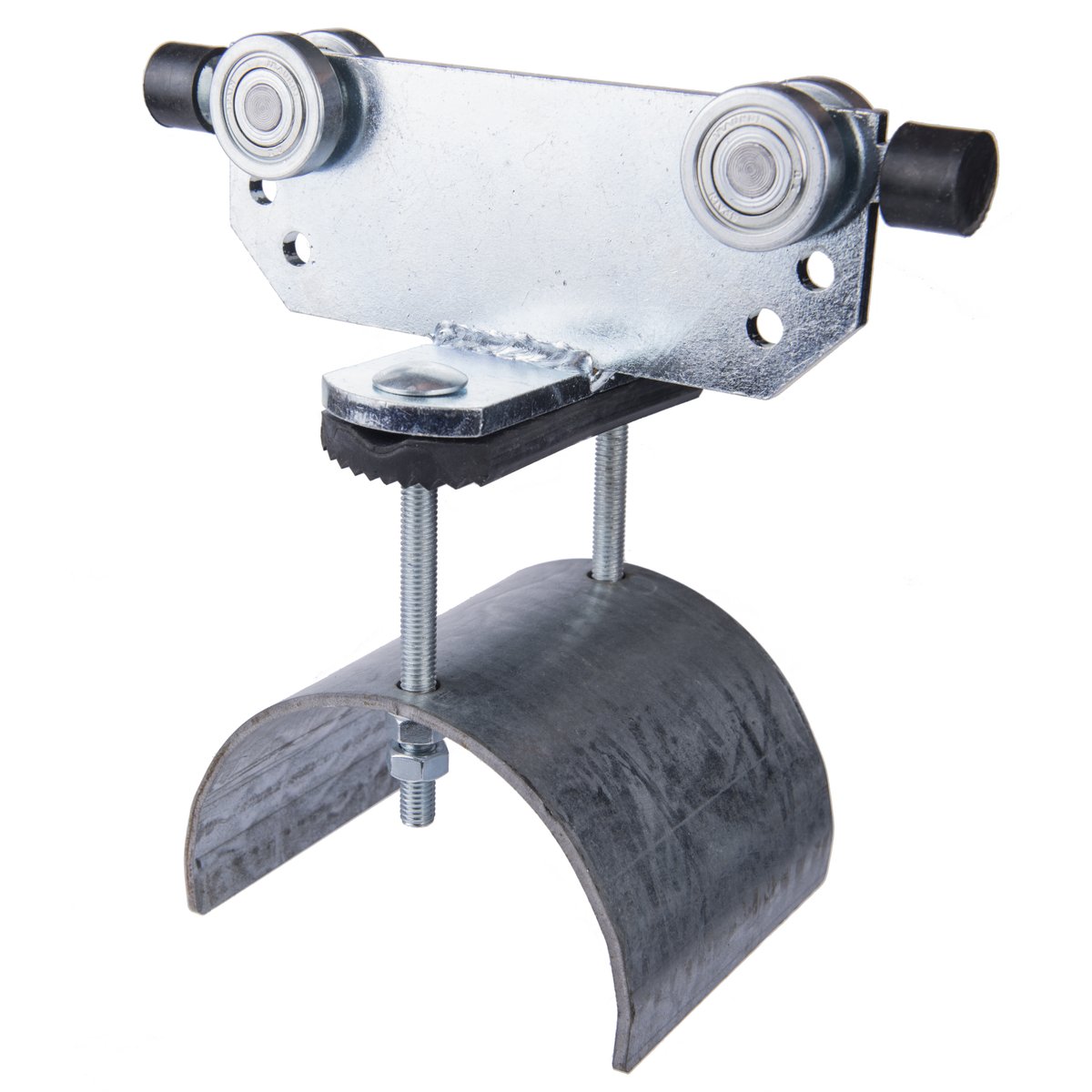

Kabelwagen-Komponente
Vorteile
- Leitungen werden zuverlässig geführt und das Leitungsgewicht und die Zugkräfte gleichmäßig verteilt.
- Schonende Kabelklemmen verhindern scharfes Abknicken der Leitungen.
- Staubdichte Kugellager (Räder) gewährleisten leichtgängigen Lauf in den Schienen.
- Der Biegeradius in der Kabelklemme entspricht einer festen Verlegung.
- Robuste Konstruktion aus verzinktem Stahl bzw. Edelstahl und Polyamid für hohe Stabilität und lange Einsatzdauer.
Anwendungsbereiche
- Zum Aufbau und Betrieb einer Energiezuführung für ortsveränderliche Verbraucher in industriellen Anwendungen, wie zum Beispiel Krane, Hebe- und Transportanlagen, Waschanlagen etc.
- Für Kabelwagensysteme mit C-Profilschienen oder mit Stahlseil geeignet.
- Zur Verwendung mit Flachleitungen.
Produkthinweise
- Handels-Produkt, kein LAPP-Produkt.
Technische Daten
Allgemeine Informationen
| Produkttyp | Kabelwagen-Komponente |
|---|---|
| Gewicht | 1.05 kg |
| Tragfähigkeit max. | 32 kg |
| Verpackungseinheit (VPE) | 1 |
| Kabelwagensystem | C40 |
| Kabelwagensystem-Komponente | Kabelwagen |
| Zolltarifnummer | 73269098 |
Produktaufbau
| Leitungsform | flach |
|---|---|
| Gesamtlänge | 200 mm |
| Gesamtbreite | 100 mm |
| Min. Flachkabelbreite | 0 mm |
| Max. Flachkabelbreite | 72 mm |
| Min. Flachkabelhöhe | 0 mm |
| Max. Flachkabelhöhe | 35 mm |
| Durchmesser Kabelklemme | 125 mm |
Datenblätter und Zertifikate
- Datenblatt: DB62200421DE.pdf
- Montageanleitung: BZ62200421DE.pdf
- Auswahltabelle: A3_Leitungen für Fördertechnik Anwendungsbereiche.pdf
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- Handels-Produkt, kein LAPP-Produkt.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Cable trolley component
Benefits
- Cables are reliably guided and the cable weight and tensile forces are evenly distributed.
- Gentle cable clamps prevent sharp kinking of the cables.
- Dust-tight ball bearings (wheels) ensure smooth running in the rails.
- The bending radius in the cable clamp corresponds to a fixed installation.
- Robust construction made of galvanized steel or stainless steel and polyamide for high stability and long service life.
Applications
- For setting up and operating an energy supply system for mobile loads in industrial applications, such as cranes, lifting and transport systems, washing systems, etc.
- Suitable for cable trolley systems with C-profile rails or with steel cable.
- For use with flat cables.
Product notes
- Trade product, not a LAPP product.
Technical specifications
General information
| Product type | Cable trolley component |
|---|---|
| Weight | 1.05 kg |
| Max. load capacity | 32 kg |
| Delivery Unit | 1 |
| Cable trolley system | C40 |
| Cable trolley system components | Cable trolley |
| customs code | 73269098 |
Product design
| Cable shape | flat |
|---|---|
| Total length | 200 mm |
| Overall width | 100 mm |
| Flat cable width (min.) | 0 mm |
| Flat cable width (max.) | 72 mm |
| Min. flat cable height | 0 mm |
| Flat cable height (max.) | 35 mm |
| Cable clamp diameter | 125 mm |
Datasheets and certificates
- Data sheet: DB62200421EN.pdf
- Assembly instructions: BZ62200421EN.pdf
- Selection table: A3_Cables for conveyor technology.pdf
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
- Trade product, not a LAPP product.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
