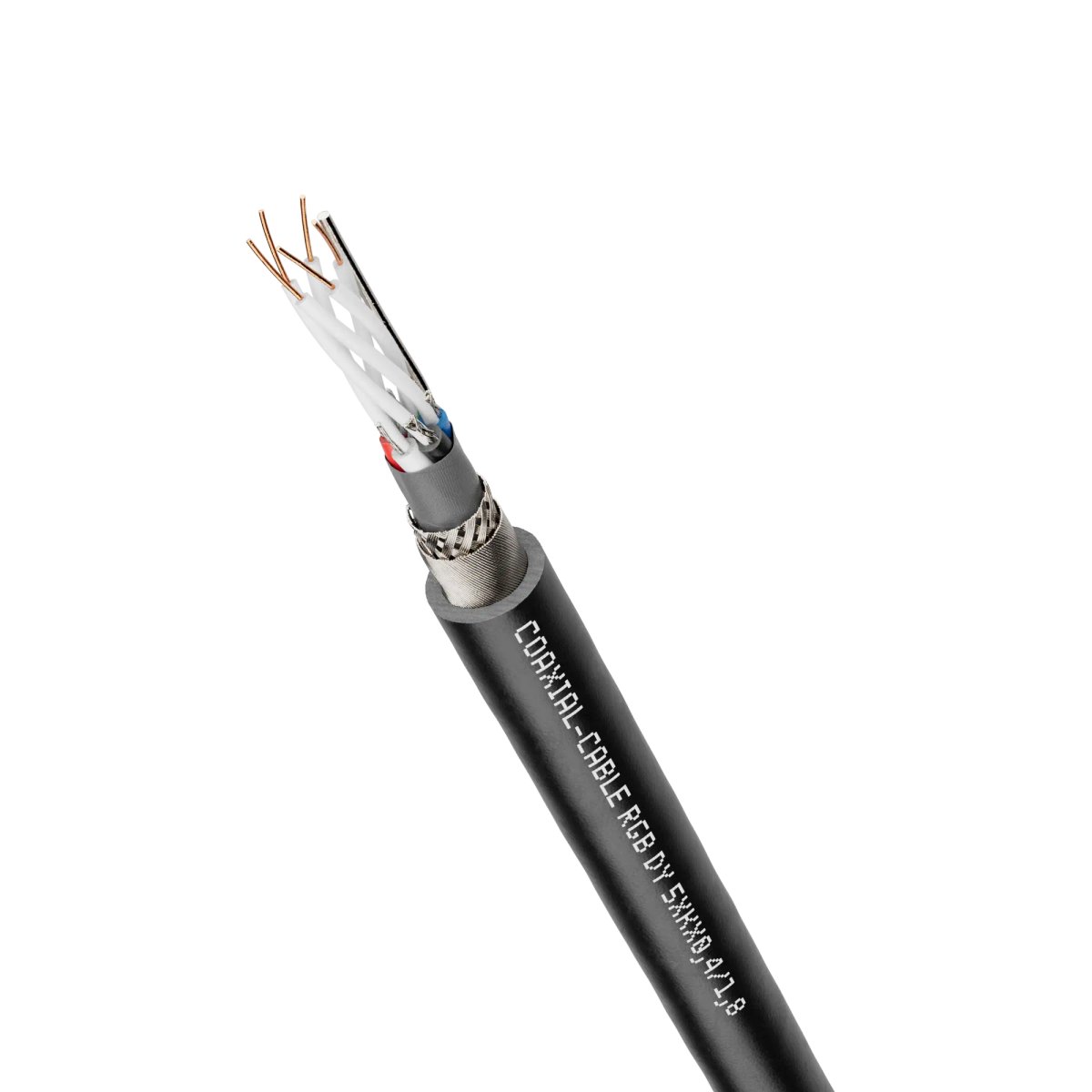

Koaxialkabel; RGB DY; feste Verlegung;
Vorteile
- Dämpfungsarm, dadurch große Übertragungslängen realisierbar
- Übertragung der roten (R), grünen (G) und blauen (B) Farbsignale
Anwendungsbereiche
- Farbmonitorleitung für PC- und CAD-Anwendersysteme, Prozeßvisualisierung
- Für feste Verlegung in Räumen (RGB CY ..x Kx 0,4/1,8)
- Für hochflexiblen Einsatz in Schleppketten (Energieführungsketten) und dauernd bewegten Maschinenteilen (RGB-FD..x Kx 0,6L/2,4)
Technische Daten
Allgemeine Informationen
| Produkttyp |
Koaxialkabel |
| Gewicht |
132 kg/km |
| Kupferzahl |
60 kg/km |
| Zolltarifnummer |
85442000 |
Produktaufbau
| Art des Koaxialkabels |
RGB DY |
| Leiter Anzahl/Größe |
RGB DY 5xKx0,4/1,8 |
| Leiternenndurchmesser (mm) |
0,4 mm |
| Einschließlich Schutzleiter |
Nein |
| Geschirmt |
Ja |
| Art des Gesamtschirm |
verzinntes Kupfergeflecht |
| Nennaussendurchmesser |
9,5 mm |
| Leitungsform |
rund |
| Innenleitermaterial |
blankes Kupfer |
| Grundmaterial des Außenmantels |
Polyvinylchlorid |
| Grundmaterial des Außenmantels, Kurzform |
PVC |
Produkteigenschaften
| Einsatzgebiet |
feste Verlegung |
| Für Dauerbiegung |
Nein |
| Flammwidrig |
Ja |
| Flammwidrigkeit nach |
IEC 60332-1-2 |
| UV-beständig |
Nein |
| Halogenfrei |
Nein |
| Ölbeständig |
Nein |
| Fast Connect (FC) Kabel |
Nein |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| EAC zertifiziert |
Ja |
| EAC Zertifizierungsnummer |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20, ЕАЭС N RU Д-DE.РА01.В.47116/21 |
| VDE zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Coaxial cables; RGB DY; Fixed installation;
Benefits
- Low attenuation ensures a longer transmission distance
- Transmission of the red (R), green (G) and blue (B) colour signals
Applications
- Colour monitor cable for PCs and CAD workstations, process visualisation
- For fixed installation in rooms (RGB CY..x Kx 0.4/1.8)
- For highly flexible applications in power chains (energy supply chains) and continuously moving machine components (RGB-FD..x Kx 0.6L/2.4)
Technical specifications
General information
| Product type |
Coaxial cables |
| Weight |
132 kg/km |
| Copper index |
60 kg/km |
| customs code |
85442000 |
Product design
| Coaxial cable type |
RGB DY |
| Conductor number/size |
RGB DY 5xKx0,4/1,8 |
| Nominal conductor diameter (mm) |
0.4 mm |
| Including protective earth |
No |
| Shielded |
Yes |
| Type of overall screening |
Tin-plated copper braiding |
| Nominal outer diameter |
9.5 mm |
| Cable shape |
Round |
| Inner conductor material |
Bare copper |
| Basic material of outer sheath |
Polyvinylchloride |
| Basic material of outer sheath, short form |
PVC |
Product features
| Application area |
Fixed installation |
| For permanent bending |
No |
| Flame-retardant |
Yes |
| Flame retardance according to |
IEC 60332-1-2 |
| UV-resistant |
No |
| Halogen-free |
No |
| Oil-resistant |
No |
| Fast Connect (FC) cable |
No |
Certifications and standards
| CE marking |
Yes |
| EAC-certified |
Yes |
| EAC certification number |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20, ЕАЭС N RU Д-DE.РА01.В.47116/21 |
| VDE certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
