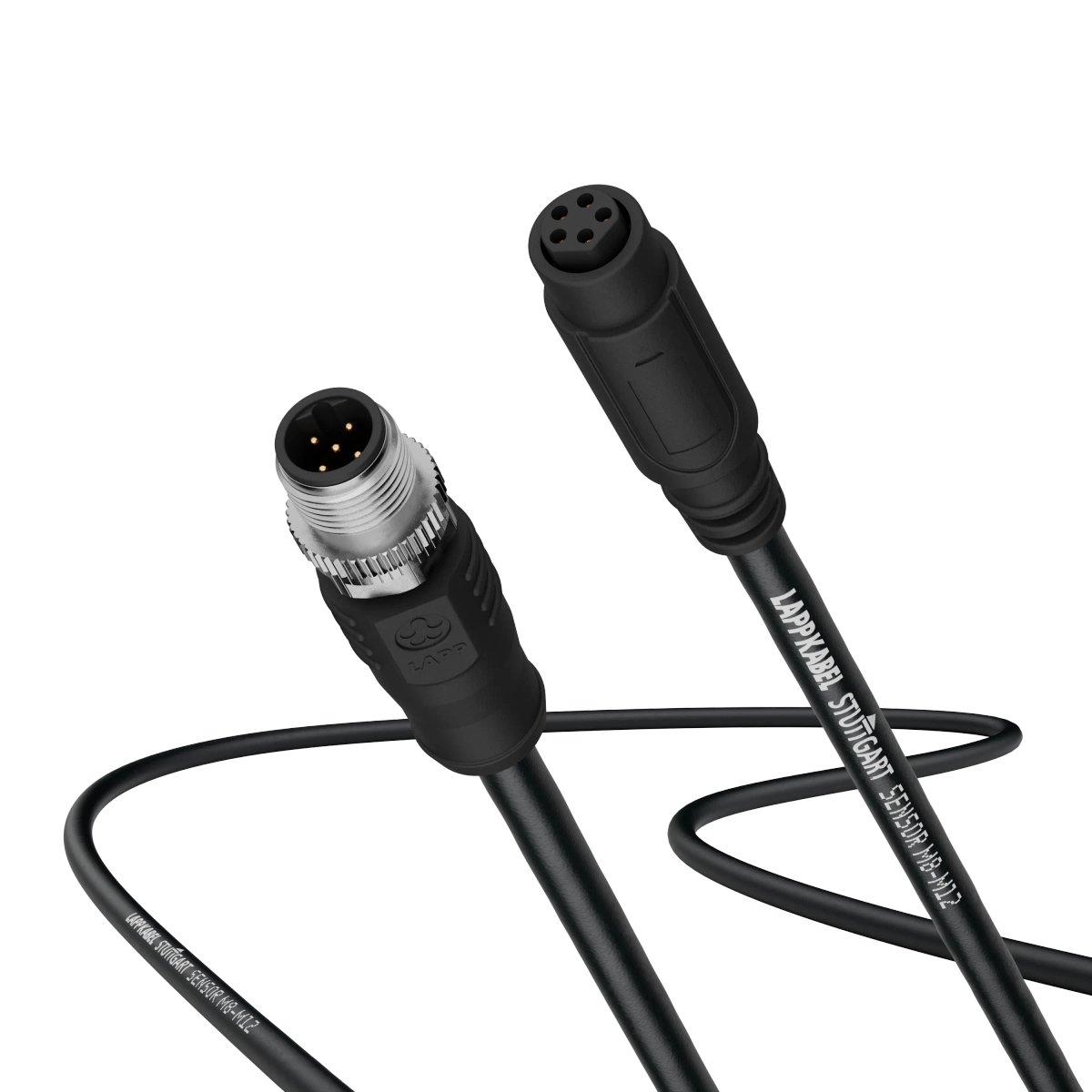

vorkonfektionierte Sensor/Aktor-Leitung; Polyvinylchlorid; 1×5; M 12 Signal (B-kodiert), Stecker, gerade; M 8 (B-kodiert), Buchse, gerade; 5 m
Vorteile
- Beidseitig konfektioniertes Patchkabel spart Zeit bei der Installation und reduziert bzw. eliminiert das Fehlerpotential bei der Konfektionierung vor Ort.
- Snap-in-Steckverbinder M8 erlaubt werkzeuglose, schnelle Verbindung mit dem Gegensteckverbinder (kein Verschrauben notwendig, Aufschieben genügt). Snap-in-Funktion unterstützt speziell bei Wartungs- und Reinigungsarbeiten.
- Einfache Integration ins Maschinenkonzept durch kompakte Abmessungen.
Anwendungsbereiche
- Universell einsetzbar an Maschinenschnittstellen für viele Anwendungen zur Daten- und Signalübertragung.
- Einsetzbar in trockenen, feuchten und nassen Räumen.
- PVC-Außenmantel ist beständig gegenüber Säuren und Laugen und bedingt ölbeständig.
- Für mittlere mechanische Beanspruchung geeignet.
Technische Daten
Allgemeine Informationen
| Produkttyp |
vorkonfektionierte Sensor/Aktor-Leitung |
| Länge |
5 m |
| Gewicht |
0.232 kg |
| Verpackungseinheit (VPE) |
1 |
| Steckverbinder 1 |
M 12 Signal; Stecker; gerade; B-kodiert; Anzahl der Kontakte: 5 |
| Steckverbinder 2 |
M 8; Buchse; gerade; B-kodiert; Anzahl der Kontakte: 5 |
| Zolltarifnummer |
85366990 |
Produktaufbau
Produkteigenschaften
| Einsatz im Ex-Bereich |
Nein |
Zertifizierungen und Normen
| CE gekennzeichnet |
Nein |
| UL recognized |
Nein |
| UL listed |
Nein |
| cUR recognized |
Nein |
| cUL listed |
Nein |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| DNV zertifiziert |
Nein |
| Ecolab zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Pre-assembled sensor/actuator cable; Polyvinylchloride; 1×5; M 12 signal (B-coded), Plug, Straight; M 8 (B-coded), Socket, Straight; 5 m
Benefits
- The patch cable assembled on both sides saves time during installation and reduces or eliminates the potential for errors during on-site assembly.
- The snap-in connector M8 allows quick, tool-free connection to the mating connector (no screwing necessary, pushing is enough). Snap-in function specifically supports maintenance and cleaning work.
- Compact dimensions enable easy integration into the machine concept.
Applications
- Can be used universally on machine interfaces for many applications in data and signal transmission.
- Can be used in dry, damp and wet spaces.
- The PVC outer sheath is resistant to acids and alkalis and has limited oil resistance.
- Suitable for medium mechanical stress.
Technical specifications
General information
| Product type |
Pre-assembled sensor/actuator cable |
| Length |
5 m |
| Weight |
0.232 kg |
| Delivery Unit |
1 |
| Connector 1 |
M 12 signal; Plug; Straight; B-coded; Number of contacts: 5 |
| Connector 2 |
M 8; Socket; Straight; B-coded; Number of contacts: 5 |
| customs code |
85366990 |
Product design
Product features
| For use in hazardous areas |
No |
Certifications and standards
| CE marking |
No |
| UL recognized |
No |
| UL listed |
No |
| cUR recognised |
No |
| cUL listed |
No |
| CSA certified |
No |
| VDE certified |
No |
| DNV-certified |
No |
| Ecolab certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
