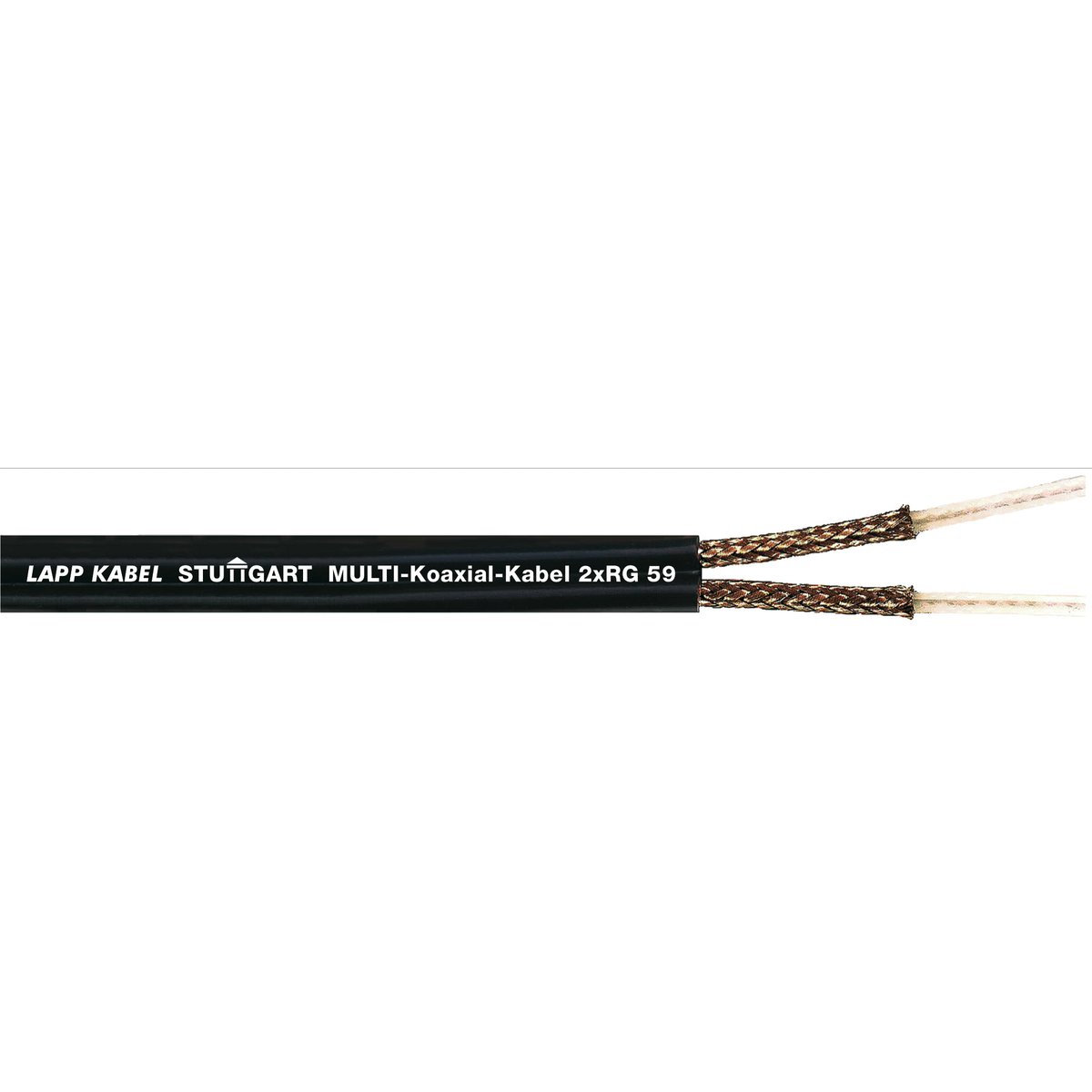

Koaxialkabel; RG 59 B/U; Nennwellenwiderstand: 75; PVC; 0.57 mm; feste Verlegung; schwarz
Vorteile
- Bündelt zwei Koaxialleitungen in einem gemeinsamen Mantel und reduziert dadurch den Installationsaufwand sowie den Platzbedarf.
- Für verzerrungsfreie, dämpfungsarme, hochfrequente Signalübertragung.
- Spezieller Leitungsaufbau sorgt für besondere Unempfindlichkeit gegenüber externen Störeinflüssen.
Anwendungsbereiche
- Für Funk- und Computersysteme sowie für den gesamten Bereich der Hochfrequenztechnik und Elektronik.
- Zur Signalübertragung über kürzere Entfernungen.
- Zur festen Verlegung und gelegentlichen Bewegung.
- Einsetzbar in trockenen und feuchten Umgebungen.
- Für hohe thermische und chemische Belastungen.
- Für den Außenbereich geeignet, unter Beachtung des Temperaturbereichs.
Technische Daten
Allgemeine Informationen
| Produkttyp |
Koaxialkabel |
| Gewicht |
116 kg/km |
| Kupferzahl |
50 kg/km |
| Zolltarifnummer |
85442000 |
Elektrische Kennwerte
| Nennwellenwiderstand |
75 Ω |
| Toleranz des Nenn-Wellenwiderstands |
+/- 3Ω |
Produktaufbau
| Art des Koaxialkabels |
RG 59 B/U |
| Leiter Anzahl/Größe |
2 |
| Leiternenndurchmesser (mm) |
0,57 mm |
| Drahtzahl |
1 |
| Einschließlich Schutzleiter |
Nein |
| Geschirmt |
Ja |
| Optischer Bedeckungsgrad des Außenleiters |
95 % |
| Mit Nagetierschutz |
Nein |
| Nennaussendurchmesser |
6,15 mm |
| Innenleitermaterial |
kupferplattierter Stahl |
| Dielektrikum Kurzform |
PE |
| Außenleiter |
Kupfergeflecht |
| Grundmaterial des Außenmantels |
Polyvinylchlorid |
| Grundmaterial des Außenmantels, Kurzform |
PVC |
| Außenmantelfarbe |
schwarz |
Produkteigenschaften
| Einsatzgebiet |
feste Verlegung |
| Für Dauerbiegung |
Nein |
| Minimaler Biegeradius, festverlegt |
6 x Außendurchmesser |
| Minimaler Biegeradius in mm, festverlegt |
36,9 mm |
| Minimaler Biegeradius, gelegentlich bewegt |
20 x Außendurchmesser |
| Minimaler Biegeradius in mm, gelegentlich bewegt |
123 mm |
| Flammwidrig |
Nein |
| UV-beständig |
Nein |
| Halogenfrei |
Nein |
| Ölbeständig |
Nein |
| Fast Connect (FC) Kabel |
Nein |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| EAC zertifiziert |
Ja |
| EAC Zertifizierungsnummer |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20, ЕАЭС N RU Д-DE.РА01.В.47116/21 |
| VDE zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Coaxial cables; RG 59 B/U; Nominal surge impedance: 75; PVC; 0.57 mm; Fixed installation; black
Benefits
- For distortion-free, low-attenuation, high-frequency signal transmission.
- Special cable design ensures particular resistance to external interference.
Applications
- For radio and computer systems, as well as all applications related to high frequency technology and electronics
- For signal transmission over short distances.
- For fixed installation and occasional movement.
- Can be used in dry and damp environments.
- For high thermal and chemical loads.
- Suitable for outdoor use, subject to the temperature range.
Technical specifications
General information
| Product type |
Coaxial cables |
| Weight |
116 kg/km |
| Copper index |
50 kg/km |
| customs code |
85442000 |
Electrical parameters
| Nominal surge impedance |
75 Ω |
| Nominal characteristic impedance tolerance |
+/- 3Ω |
Product design
| Coaxial cable type |
RG 59 B/U |
| Conductor number/size |
2 |
| Nominal conductor diameter (mm) |
0.57 mm |
| Number of wires |
1 |
| Including protective earth |
No |
| Shielded |
Yes |
| Optical degree of coverage of outer conductor |
95 % |
| With rodent protection |
No |
| Nominal outer diameter |
6.15 mm |
| Inner conductor material |
Copper-plated steel |
| Dielectric, short form |
PE |
| Outer conductor |
Copper braiding |
| Basic material of outer sheath |
Polyvinylchloride |
| Basic material of outer sheath, short form |
PVC |
| Outer sheath colour |
black |
Product features
| Application area |
Fixed installation |
| For permanent bending |
No |
| Minimum bending radius, stationary |
6 x outer diameter |
| Minimum bending radius in mm, fixed installation |
36.9 mm |
| Minimum bending radius, occasionally flexing |
20 x outer diameter |
| Minimum bending radius in mm, occasionally flexing |
123 mm |
| Flame-retardant |
No |
| UV-resistant |
No |
| Halogen-free |
No |
| Oil-resistant |
No |
| Fast Connect (FC) cable |
No |
Certifications and standards
| CE marking |
Yes |
| EAC-certified |
Yes |
| EAC certification number |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20, ЕАЭС N RU Д-DE.РА01.В.47116/21 |
| VDE certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
