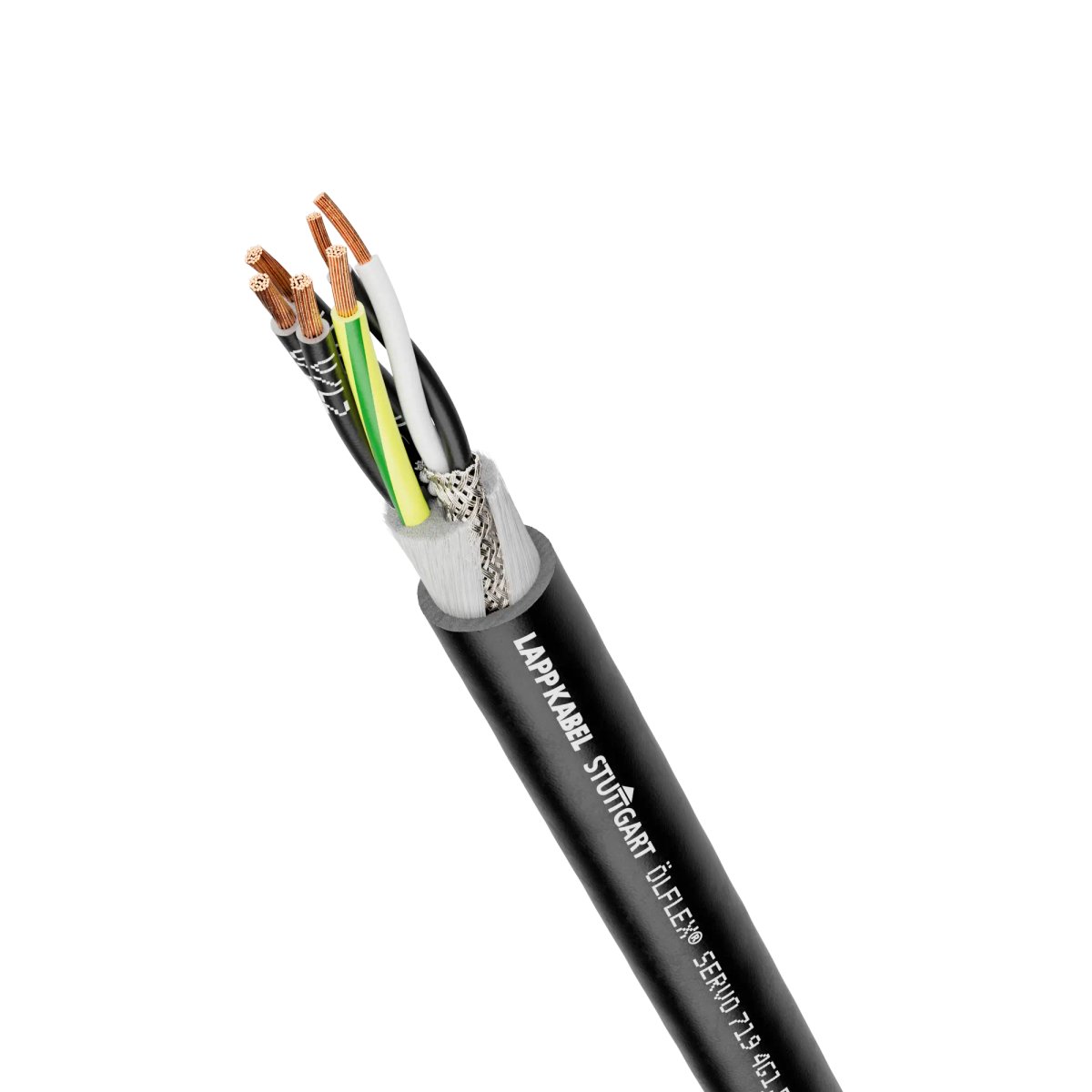

LAPP ÖLFLEX® SERVO 719 7G2,5+(2x0,75) – 1020064

LAPP ÖLFLEX® SERVO 719 7G2,5+(2×0,75) – 1020064

from Original price was: 28,29 €.Current price is: 25,46 €. incl. VAT / m

Servoleitung; 7G2,5+(2×0,75); U0/U: 0,6/1 kV; PVC; UL recognized; flexibel

Zuschnitt: 10 / 20 / 50 / 100 m. Andere Längen auf Anfrage.

Servo cable; 7G2,5+(2×0,75); U0/U: 0,6/1 kV; PVC; UL recognized; Flexible

Cut lengths: 10 / 20 / 50 / 100 m. Other lengths on request.

LAPP LENGTHS & PRICING

More length. Better value.

10–49 m
0%list price
50–99 m
−5%discount
100 m
−10%discount
Over 100 m
−15%discount

Your discount is based on metres per basket line.

Cuts of 10–20 m

Per cut, incl. VAT · added separately in the basket

No cutting fee above 20 m.
5 €
Select the length to check stock availability.
SKU: LAPP-1020064 Category: Brand:

Delivery time: 5–7 business days

Request a quote →

Delivery time and availability will be confirmed in your quote.

For longer lengths or custom cable lengths, please contact us.
Contact us / Request a quote ↗Product details are filled in automatically. Tell us the quantity or length you need.
Request a quote for this product

Request a quote with no obligation — no account needed.

LAPP ÖLFLEX® SERVO 719 7G2,5+(2x0,75) – 1020064
LAPP ÖLFLEX® SERVO 719 7G2,5+(2x0,75) – 1020064SKU: LAPP-1020064

We use your details to handle your enquiry. Privacy policy

ÖLFLEX® SERVO 719 7G2,5+(2×0,75)

Servoleitung; 7G2,5+(2×0,75); U0/U: 0,6/1 kV; PVC; UL recognized; flexibel

Zuschnittlängen: 10, 20, 50 und 100 m. Andere Längen auf Anfrage.

Vorteile

  • Kompatibel zu Servoantrieben namhafter Hersteller.
  • Kapazitätsarme Aderisolation für lange Übertragungswege.
  • UL-Zertifizierung gemäß Technischen Daten ermöglicht Verwendung des Produkts im nordamerikanischen Raum.
  • Produkt mit Mehrfach-Zertifizierung ermöglicht universellen Einsatz, reduziert Teilevielfalt und sorgt so für Einsparungen in der Logistik.
  • Betriebsspannung von 1000 V nach UL für Nordamerika zulässig.
  • Auch in Varianten mit zwei geschirmten Steueraderpaaren für bspw. Bremse und Temperaturfühler erhältlich.

Anwendungsbereiche

  • Zur Verbindung von Frequenzumrichter und Servomotor.
  • Zur festen Verlegung und gelegentlichen Bewegung ohne Zugbeanspruchung.
  • Einsetzbar in trockenen und feuchten Räumen.
  • Für mittlere mechanische Beanspruchung geeignet.
  • PVC-Außenmantel ist beständig gegenüber Säuren und Laugen und bedingt ölbeständig.
  • Für den Außenbereich geeignet, unter Beachtung des Temperaturbereichs.

Produkthinweise

  • SIEMENS® ist ein eingetragenes Markenzeichen der Siemens AG und dient nur zu Informations- bzw. Vergleichszwecken.
  • Bosch Rexroth® ist ein eingetragenes Markenzeichen der Bosch Rexroth AG und dient nur zu Informations- bzw. Vergleichszwecken.

Technische Daten

Allgemeine Informationen
Marke ÖLFLEX®
Produkttyp Servoleitung
Gewicht 325 kg/km
Kupferzahl 193.7 kg/km
Industrie Segment Montageautomation; Lüftungs- & Klimatechnik; Intralogistik; Verpackungsindustrie
Zolltarifnummer 85444995
Elektrische Kennwerte
Nennspannung Leistungsadern U0/U: 0,6/1 kV AC rms nach IEC
Nennspannung Steueradern U0/U: 0,6/1 kV AC rms nach IEC
Nennspannung U0/U: 0,6/1 kV AC rms nach IEC
Bemessungsspannung 1000 V AC rms nach UL AWM; 1000 V AC rms nach cRU AWM
Prüfspannung 4 kV
Strombelastbarkeit nach VDE 0298-4
Produktaufbau
Leiter Anzahl/Größe 7G2,5+(2×0,75)
Kompatibles Antriebs-/Feedbacksystem Diverse
Leiternennquerschnitt (metrisch) 2,5 mm²
Leitermaterial blankes Kupfer
Leiteraufbau IEC 60228 Klasse 5: feindrähtig
Einschließlich Schutzleiter Ja
Anzahl Adern 7
Anzahl Paare 1
Art der Paarschirmung verzinntes Kupfergeflecht
Leitungselement 1 Leistungsader: 7G2.5
Leitungselement 2 Steuerpaar: 1x(2×0.75), Schirm: verzinntes Kupfergeflecht
Verseilart Lagenverseilung
Geschirmt Nein
Nennaussendurchmesser 12,7 mm
Leitungsform rund
Grundmaterial der Aderisolation Polypropylen
Grundmaterial der Aderisolation, Kurzform PP
Grundmaterial des Außenmantels Polyvinylchlorid
Grundmaterial des Außenmantels, Kurzform PVC
Außenmantelfarbe schwarz
Außenmantelfarbe RAL Ton RAL 9005
Aderidentifizierung Farben und Nummern
Ader Farbcode EN 50334; VDE 0293-1
Produkteigenschaften
Einsatzgebiet flexibel; feste Verlegung
Minimaler Biegeradius, festverlegt 6 x Außendurchmesser
Minimaler Biegeradius in mm, festverlegt 76,2 mm
Minimaler Biegeradius, gelegentlich bewegt 15 x Außendurchmesser
Minimaler Biegeradius in mm, gelegentlich bewegt 190,5 mm
Temperatur, fest verlegt -40 °C bis 80 °C max. Leitertemperatur nach IEC; bis 80 °C max. Leitertemperatur nach CSA AWM; bis 80 °C max. Leitertemperatur nach UL AWM
Temperatur, fest verlegt max 80 °C
Temperatur, fest verlegt min -40 °C
Temperatur, gelegentlich bewegt -5 °C bis 80 °C max. Leitertemperatur nach UL AWM; -5 °C bis 70 °C max. Leitertemperatur nach IEC; -5 °C bis 80 °C max. Leitertemperatur nach CSA AWM
Temperatur, gelegentlich bewegt max 80 °C
Temperatur, gelegentlich bewegt min -5 °C
Flammwidrig Ja
Flammwidrigkeit nach IEC 60332-1-2; UL VW-1; CSA FT1
UV-beständig Ja
UV-beständig nach EN ISO 4892-2, Methode A (Farbänderung zulässig); EN 50618; EN 50620
Halogenfrei Nein
Ölbeständig Ja
Ölbeständigkeit nach EN 50290-2-22: TM 54
LABS-frei Ja
LABS-frei nach VDMA 24364-B2-L
Kapazitätsarm Ja
Zertifizierungen und Normen
CE gekennzeichnet Ja
EAC zertifiziert Ja
EAC Zertifizierungsnummer ЕАЭС RU С-DE.АЮ64.В.00091/19
UL recognized Ja
UL AWM Zertifizierung 10492 nach UL 758 (e-file number: E63634); 2570 nach UL 758 (e-file number: E63634)
UL listed Nein
cUR recognized Ja
cUR Zertifizierung AWM I A nach CSA C22.2 No. 210 (e-file number: E63634); AWM II A nach CSA C22.2 No. 210 (e-file number: E63634); AWM II B nach CSA C22.2 No. 210 (e-file number: E63634); AWM I B nach CSA C22.2 No. 210 (e-file number: E63634)
cUL listed Nein
CSA zertifiziert Nein
Flammwidrigkeit nach UN/ECE-R118 getestet Nein

Datenblätter und Zertifikate

Herstellerhinweise
  • Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
  • Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
  • Die Abwesenheit von LABS-Rohstoffen schützt nicht vor dem potenziellen Risiko einer Kontamination mit lackbenetzungsstörenden Substanzen bei der späteren Handhabung des Produkts/der Produkte während des Transports, der Lagerung oder der Weiterverarbeitung nach der Lieferung.
  • Sofern anwendbar, handelt es sich um den Vollmetallpreis ohne Zuschläge und MwSt. Verkauf nur an Firmenkunden.
  • SIEMENS® ist ein eingetragenes Markenzeichen der Siemens AG und dient nur zu Informations- bzw. Vergleichszwecken.
  • Bosch Rexroth® ist ein eingetragenes Markenzeichen der Bosch Rexroth AG und dient nur zu Informations- bzw. Vergleichszwecken.
Lieferlängen & Bestellbedingungen
Mindestbestellmenge 0 M
Bestellintervall 0 M
Individueller Zuschnitt beim Hersteller Ja
Hersteller-Standardlängen 50 / 500 M

Offizielle LAPP Produktinformationen, Datenblatt und Zertifikate

Hersteller-Nennwerte. Produktabbildung repräsentativ; Bauform, Farbe und Abmessungen können je Artikel abweichen. Gewichte gelten für das Kabel ohne Verpackung und Trommel. Versand nach verpacktem Gewicht und Maßen.

ÖLFLEX® SERVO 719 7G2,5+(2×0,75)

Servo cable; 7G2,5+(2×0,75); U0/U: 0,6/1 kV; PVC; UL recognized; Flexible

Cut lengths: 10, 20, 50 and 100 m. Other lengths on request.

Benefits

  • Compatible with servo drives from leading manufacturers.
  • Low-capacitance core insulation for long transmission paths.
  • UL certification according to technical data enables the product to be used on the North American market.
  • Product with multiple certifications enables universal use and reduces the variety of parts, thus guaranteeing logistics savings.
  • Operating voltage of 1000 V according to UL, permitted for North America.
  • Also available in variants with two shielded control core pairs, e.g. for brakes and temperature sensors.

Applications

  • For connecting frequency converters and servo motors.
  • For fixed installation and occasional movement without tensile strain.
  • Can be used in dry and damp spaces.
  • Suitable for medium mechanical stress.
  • The PVC outer sheath is resistant to acids and alkalis and has limited oil resistance.
  • Suitable for outdoor use, subject to the temperature range.

Product notes

  • SIEMENS® is a registered trademark of Siemens AG and is used for information and comparison purposes only.
  • Bosch Rexroth® is a registered trademark of Bosch Rexroth AG and is used for information and comparison purposes only.

Technical specifications

General information
Brand ÖLFLEX®
Product type Servo cable
Weight 325 kg/km
Copper index 193.7 kg/km
Industry segment Assembly Machines; HVAC; Intralogistics; Packaging
customs code 85444995
Electrical parameters
Power cores nominal voltage U0/U: 0,6/1 kV AC rms according to IEC
Nominal voltage control cores U0/U: 0,6/1 kV AC rms according to IEC
Nominal voltage U0/U: 0,6/1 kV AC rms according to IEC
Rated voltage 1000 V AC rms according to UL AWM; 1000 V AC rms according to cRU AWM
Test voltage 4 kV
Current rating according to VDE 0298-4
Product design
Conductor number/size 7G2,5+(2×0,75)
Compatible drive/feedback system Various
Nominal conductor cross-section (metric) 2.5 mm²
Conductor material Bare copper
Conductor design IEC 60228 class 5: fine-wire
Including protective earth Yes
Number of cores 7
Number of pairs 1
Pair shielding type Tin-plated copper braiding
Cable element 1 Power core: 7G2.5
Cable element 2 Control core pair: 1x(2×0.75), Shielding: Tin-plated copper braiding
Stranding type Layered stranding
Shielded No
Nominal outer diameter 12.7 mm
Cable shape Round
Core insulation basic material Polypropylene
Core insulation basic material, short form PP
Basic material of outer sheath Polyvinylchloride
Basic material of outer sheath, short form PVC
Outer sheath colour black
Cable sheath RAL colour RAL 9005
Core identification Colours and numbers
Conductor colour code EN 50334; VDE 0293-1
Product features
Application area Flexible; Fixed installation
Minimum bending radius, stationary 6 x outer diameter
Minimum bending radius in mm, fixed installation 76.2 mm
Minimum bending radius, occasionally flexing 15 x outer diameter
Minimum bending radius in mm, occasionally flexing 190.5 mm
Temperature, fixed installation -40 °C to 80 °C max. conductor temperature according to IEC; to 80 °C max. conductor temperature according to CSA AWM; to 80 °C max. conductor temperature according to UL AWM
Temperature, fixed installation max 80 °C
Temperature, fixed installation min -40 °C
max. conductor temperature, occasionally moved -5 °C to 80 °C max. conductor temperature according to UL AWM; -5 °C to 70 °C max. conductor temperature according to IEC; -5 °C to 80 °C max. conductor temperature according to CSA AWM
Temperature, occasionally moved max 80 °C
Temperature, occasionally moved min -5 °C
Flame-retardant Yes
Flame retardance according to IEC 60332-1-2; UL VW-1; CSA FT1
UV-resistant Yes
UV-resistant according to EN ISO 4892-2, method A (colour change permitted); EN 50618; EN 50620
Halogen-free No
Oil-resistant Yes
Oil resistance according to EN 50290-2-22: TM 54
PWIS-free Yes
PWIS-free according to VDMA 24364-B2-L
Low capacitance Yes
Certifications and standards
CE marking Yes
EAC-certified Yes
EAC certification number ЕАЭС RU С-DE.АЮ64.В.00091/19
UL recognized Yes
UL AWM certification 10492 according to UL 758 (e-file number: E63634); 2570 according to UL 758 (e-file number: E63634)
UL listed No
cUR recognised Yes
cUR certification AWM I A according to CSA C22.2 No. 210 (e-file number: E63634); AWM II A according to CSA C22.2 No. 210 (e-file number: E63634); AWM II B according to CSA C22.2 No. 210 (e-file number: E63634); AWM I B according to CSA C22.2 No. 210 (e-file number: E63634)
cUL listed No
CSA certified No
Flame retardance tested according to UN/ECE-R118 No

Datasheets and certificates

Manufacturer notes
  • Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
  • Photographs and graphics are not to scale and do not represent detailed images of the respective products.
  • The absence of PWIS raw materials does not protect against the potential risk of contamination with substances that interfere with the paint wetting during subsequent handling of the product(s) during transport, storage or further processing after delivery.
  • If applicable, the prices are solid metal prices without surcharges and VAT. Sales only to business customers.
  • SIEMENS® is a registered trademark of Siemens AG and is used for information and comparison purposes only.
  • Bosch Rexroth® is a registered trademark of Bosch Rexroth AG and is used for information and comparison purposes only.
Supply lengths & ordering conditions
Minimum order quantity 0 M
Order quantity interval 0 M
Manufacturer individual cut lengths Yes
Manufacturer standard lengths 50 / 500 M

Official LAPP product information, datasheet and certificates

Manufacturer nominal values. Representative product image; construction, colour and dimensions may vary by article. Cable weights exclude packaging and reels. Shipping depends on packed weight and dimensions.
