LAPP ÖLFLEX® TRAIN 310 TW-P 300V 13X1 – 15310013

LAPP ÖLFLEX® TRAIN 310 TW-P 300V 13X1 – 15310013

from Original price was: 12,40 €.Current price is: 11,16 €. incl. VAT / m

Bahnleitung; 13X1; EN 50306-4; Typ MM; U0/U: 300/500 V; -40 – 120 °C; elektronenstrahlvernetztes Polymer-Compound;

Zuschnitt: 10 / 20 / 50 / 100 m. Andere Längen auf Anfrage.

Railway cable; 13X1; EN 50306-4; Type MM; U0/U: 300/500 V; -40 – 120 °C; Electron beam cross-linked polymer compound;

Cut lengths: 10 / 20 / 50 / 100 m. Other lengths on request.

LAPP LENGTHS & PRICING

More length. Better value.

10–49 m
0%list price
50–99 m
−5%discount
100 m
−10%discount
Over 100 m
−15%discount

Your discount is based on metres per basket line.

Cuts of 10–20 m

Per cut, incl. VAT · added separately in the basket

No cutting fee above 20 m.
5 €
Select the length to check stock availability.
SKU: LAPP-15310013 Category: Brand:

Delivery time: 5–7 business days

Request a quote →

Delivery time and availability will be confirmed in your quote.

For longer lengths or custom cable lengths, please contact us.
Contact us / Request a quote ↗Product details are filled in automatically. Tell us the quantity or length you need.
Request a quote for this product

Request a quote with no obligation — no account needed.

LAPP ÖLFLEX® TRAIN 310 TW-P 300V 13X1 – 15310013
LAPP ÖLFLEX® TRAIN 310 TW-P 300V 13X1 – 15310013SKU: LAPP-15310013

We use your details to handle your enquiry. Privacy policy

ÖLFLEX® TRAIN 310 TW-P 300V 13X1

Bahnleitung; 13X1; EN 50306-4; Typ MM; U0/U: 300/500 V; -40 – 120 °C; elektronenstrahlvernetztes Polymer-Compound;

Zuschnittlängen: 10, 20, 50 und 100 m. Andere Längen auf Anfrage.

Vorteile

  • Für den Schutz von Personen und Sachgütern.
  • Normenkonform einsetzbar in Schienenfahrzeugen: Anforderungen an die Brandsicherheit und den Leitungsaufbau gemäß DIN EN 50306-4, Typ MM; Prüfung des Brandverhaltens nach DIN EN 45545-2, Gefährdungsstufen HL1, HL2 und HL3.
  • Brandverhalten auch nach NF-Prüfnormen der AFNOR zertifiziert (artikelabhängig, siehe Technische Daten).
  • Elektronenstrahlvernetzter Isolierwerkstoff ermöglicht den Einsatz bei sehr niedrigen und hohen Temperaturen (siehe Technische Daten).
  • Halogenfreie und hoch flammwidrige Materialien reduzieren die Gefahr von Brandfortleitung, hoher Rauchdichte und toxischen Rauchgasen im Brandfall.
  • Platzsparend durch reduzierte Wanddicken.

Anwendungsbereiche

  • Vielfältig in Schienenfahrzeugen einsetzbar.
  • Typische Verwendungsbereiche sind Steuer-/Überwachungsstromkreise, Verriegelungsstromkreise sowie die Verdrahtung von Betriebsmitteln.
  • Für feste, geschützte Verlegung und für Anwendungen, bei denen begrenzt mit Bewegungen zu rechnen ist.
  • Einsetzbar in trockenen, feuchten und speziell in rauen und öligen Umgebungen.
  • Elektronenstrahlvernetztes Polymer-Compound ist erhöht beständig gegen Öle, Kraftstoffe, Laugen und Säuren.
  • Für den Außenbereich geeignet.

Technische Daten

Allgemeine Informationen
Marke ÖLFLEX®
Produkttyp Bahnleitung
Gewicht 200 kg/km
Kupferzahl 124.8 kg/km
Industrie Segment Bahntechnik
Zolltarifnummer 85444995
Elektrische Kennwerte
Nennspannung feste Installation U0/U: 0,6/1 kV AC rms nach IEC
Nennspannung U0/U: 300/500 V AC rms nach IEC
Maximale Betriebsspannung Um 550 V AC
Prüfspannung 3.5 kV
Strombelastbarkeit nach EN 50355
Kurzschlusstemperatur [5s] 160 °C
Max. Leiterwiderstand bei 20 °C 20 Ω/km
Produktaufbau
Leitungsbauartkurzzeichen für Schienenfahrzeuge Typ MM
Leitungsabmessung 13X1
Leiternennquerschnitt (metrisch) 1 mm²
Leitermaterial verzinntes Kupfer
Leiteraufbau EN 50306-1, 37-drähtig
Einschließlich Schutzleiter Nein
Anzahl Adern 13
Verseilart Lagenverseilung
Geschirmt Nein
Nennaussendurchmesser 9,3 mm
Leitungsform rund
Grundmaterial der Aderisolation elektronenstrahlvernetztes Polymer-Compound
Isolationsfarbe weiß
Grundmaterial des Außenmantels elektronenstrahlvernetztes Polymer-Compound
Außenmantelfarbe schwarz
Aderidentifizierung Nummern
Ader Farbcode EN 50334
Produkteigenschaften
Einsatzgebiet feste Verlegung
Verlegungsart in Schienenfahrzeugen Klasse P (geschüzte Verlegung)
Minimaler Biegeradius, festverlegt 4 x Außendurchmesser
Minimaler Biegeradius in mm, festverlegt 37,2 mm
Temperatur, fest verlegt -40 °C bis 120 °C max. Leitertemperatur; -50 °C nach GOST
Temperatur, fest verlegt max 120 °C
Temperatur, fest verlegt min -50 °C
Flammwidrig Ja
Flammwidrigkeit nach IEC 60332-1-2; IEC 60332-3-25; NF-C 32-070 (C1); NF-C 32-070 (C2); NF-F 16-101 (A1); NF-F 16-101 (A2); NF-F 16-101 (B); NF-F 16-101 (C); UL FT4
Geringe Rauchgasdichte nach EN 50306-1; IEC 61034-2; NF X 10-702
Geringe Toxizität der Brandgase nach EN 50305; NF X 70-100
Korrosivität der Brandgase nach EN 50306-1; IEC 60754-2
UV-beständig Ja
UV-beständig nach EN 50525-1 (Leitungen mit schwarzem Mantel sind für dauerhaften Einsatz im Freien geeignet)
Ozonbeständig Ja
Ozonbeständig nach EN 50306
Chemisch beständig Ja
Säurebeständig Ja
Säurebeständig nach EN 50306
Laugenbeständig Ja
Laugenbeständig nach EN 50306
Halogenfrei Ja
Halogenfreiheit nach IEC 60754-1; EN 60684-2
Ölbeständig Ja
Ölbeständigkeit nach EN 50306
Kraftstoffbeständig Ja
Kraftstoffbeständig nach EN 50306
Zertifizierungen und Normen
CE gekennzeichnet Ja
EAC zertifiziert Ja
EAC Zertifizierungsnummer ЕАЭС N RU Д-DE.АЮ64.В.00130/20
VDE zertifiziert Nein
Flammwidrigkeit nach UN/ECE-R118 getestet Nein
Brandschutz-geprüft für Schienenfahrzeuge Ja
Brandschutz für Schienenfahrzeuge Gefährdungsstufe EN 45545-2 HL1; EN 45545-2 HL2; EN 45545-2 HL3

Datenblätter und Zertifikate

Herstellerhinweise
  • Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
  • Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
  • Sofern anwendbar, handelt es sich um den Vollmetallpreis ohne Zuschläge und MwSt. Verkauf nur an Firmenkunden.
Lieferlängen & Bestellbedingungen
Mindestbestellmenge 0 M
Bestellintervall 0 M
Individueller Zuschnitt beim Hersteller Ja
Hersteller-Standardlängen 100 / 500 / 1000 M

Offizielle LAPP Produktinformationen, Datenblatt und Zertifikate

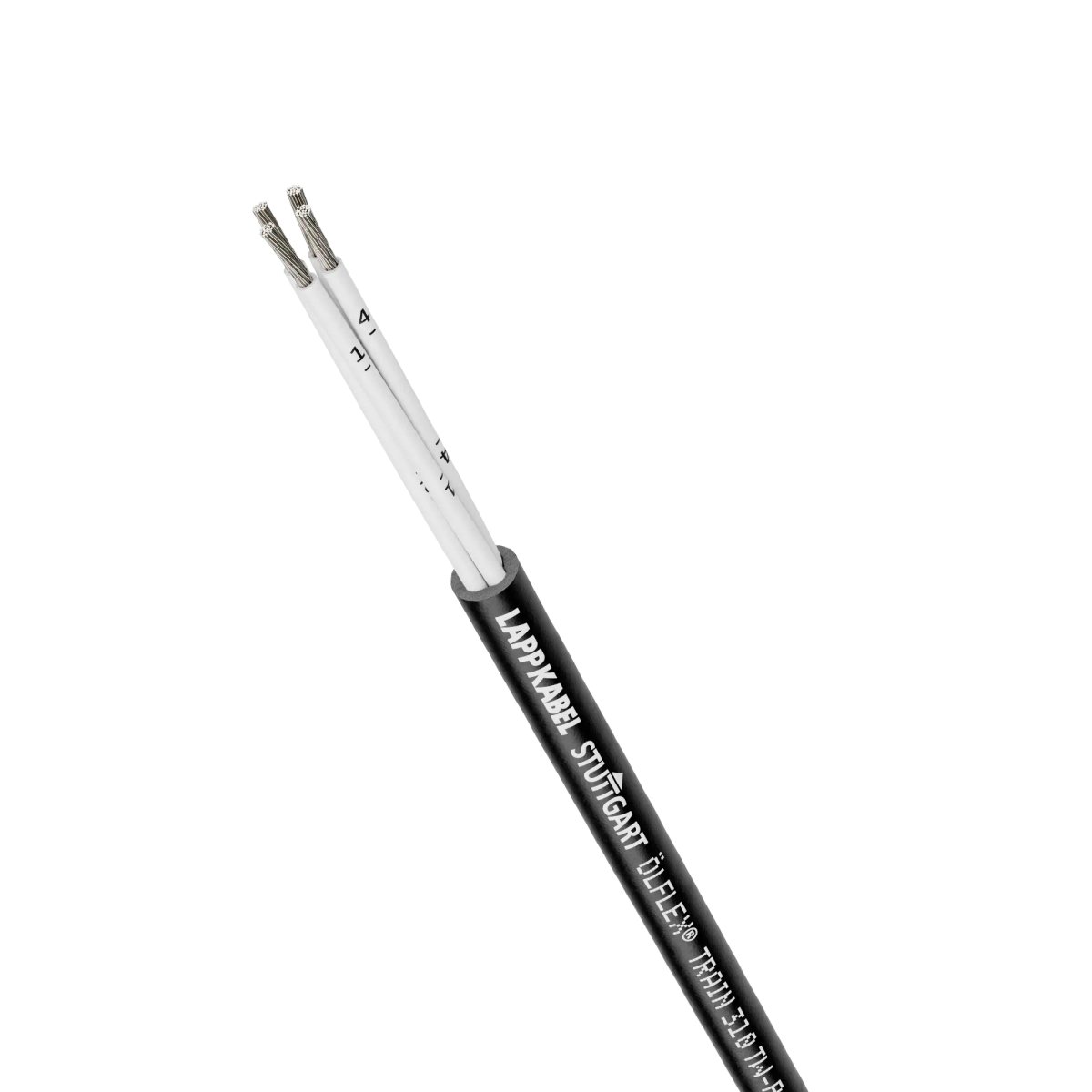

Hersteller-Nennwerte. Produktabbildung repräsentativ; Bauform, Farbe und Abmessungen können je Artikel abweichen. Gewichte gelten für das Kabel ohne Verpackung und Trommel. Versand nach verpacktem Gewicht und Maßen.

ÖLFLEX® TRAIN 310 TW-P 300V 13X1

Railway cable; 13X1; EN 50306-4; Type MM; U0/U: 300/500 V; -40 – 120 °C; Electron beam cross-linked polymer compound;

Cut lengths: 10, 20, 50 and 100 m. Other lengths on request.

Benefits

  • For the protection of people and property.
  • Compliant with standards for use in railway vehicles: fire safety and cable design requirements according to DIN EN 50306-4, type MM; fire behaviour test according to DIN EN 45545-2, hazard levels HL1, HL2 and HL3.
  • Fire behaviour also certified in accordance with NF testing standards from AFNOR (depending on the item, see Technical Data).
  • Electron beam cross-linked insulating material enables use at very low and high temperatures (see technical data).
  • Halogen-free and highly flame retardant materials reduce the risk of flame propagation, high smoke density and toxic smoke in the event of a fire.
  • Space-saving due to reduced wall thicknesses.

Applications

  • Wide range of uses in railway vehicles.
  • Typical areas of application are control/monitoring circuits, locking circuits and the wiring of equipment.
  • For fixed, protected installation and for applications where limited movement can be expected.
  • Can be used in dry and damp conditions, and especially in harsh and oily environments.
  • The electron beam cross-linked polymer compound is highly resistant to oils, fuels, alkalis and acids.
  • Suitable for outdoor use.

Technical specifications

General information
Brand ÖLFLEX®
Product type Railway cable
Weight 200 kg/km
Copper index 124.8 kg/km
Industry segment Rolling Stock
customs code 85444995
Electrical parameters
Fixed installation nominal voltage U0/U: 0,6/1 kV AC rms according to IEC
Nominal voltage U0/U: 300/500 V AC rms according to IEC
Maximum operating voltage Um 550 V AC
Test voltage 3.5 kV
Current rating according to EN 50355
Short-circuit temperature [5s] 160 °C
Max. conductor resistance at 20°C 20 Ω/km
Product design
Cable design abbreviations for railway vehicles Type MM
Cable dimensions 13X1
Nominal conductor cross-section (metric) 1 mm²
Conductor material Tin-plated copper
Conductor design EN 50306-1, 37-wire
Including protective earth No
Number of cores 13
Stranding type Layered stranding
Shielded No
Nominal outer diameter 9.3 mm
Cable shape Round
Core insulation basic material Electron beam cross-linked polymer compound
Insulation colour white
Basic material of outer sheath Electron beam cross-linked polymer compound
Outer sheath colour black
Core identification Numbers
Conductor colour code EN 50334
Product features
Application area Fixed installation
Installation type in railway vehicles Class P (protected installation)
Minimum bending radius, stationary 4 x outer diameter
Minimum bending radius in mm, fixed installation 37.2 mm
Temperature, fixed installation -40 °C to 120 °C max. conductor temperature; -50 °C according to GOST
Temperature, fixed installation max 120 °C
Temperature, fixed installation min -50 °C
Flame-retardant Yes
Flame retardance according to IEC 60332-1-2; IEC 60332-3-25; NF-C 32-070 (C1); NF-C 32-070 (C2); NF-F 16-101 (A1); NF-F 16-101 (A2); NF-F 16-101 (B); NF-F 16-101 (C); UL FT4
Low smoke density according to EN 50306-1; IEC 61034-2; NF X 10-702
Low toxicity of combustion gases according to EN 50305; NF X 70-100
Corrosiveness of combustion gases according to EN 50306-1; IEC 60754-2
UV-resistant Yes
UV-resistant according to EN 50525-1 (cables with a black sheath are suitable for permanent outdoor use)
Ozone-resistant Yes
Ozone-resistant according to EN 50306
Chemical resistant Yes
Acid-resistant Yes
Acid-resistant according to EN 50306
Alkali-resistant Yes
Alkali-resistant according to EN 50306
Halogen-free Yes
Halogen-free according to IEC 60754-1; EN 60684-2
Oil-resistant Yes
Oil resistance according to EN 50306
Fuel-resistant Yes
Fuel-resistant according to EN 50306
Certifications and standards
CE marking Yes
EAC-certified Yes
EAC certification number ЕАЭС N RU Д-DE.АЮ64.В.00130/20
VDE certified No
Flame retardance tested according to UN/ECE-R118 No
Fire protection tested for railway vehicles Yes
Fire protection for railway vehicles hazard level EN 45545-2 HL1; EN 45545-2 HL2; EN 45545-2 HL3

Datasheets and certificates

Manufacturer notes
  • Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
  • Photographs and graphics are not to scale and do not represent detailed images of the respective products.
  • If applicable, the prices are solid metal prices without surcharges and VAT. Sales only to business customers.
Supply lengths & ordering conditions
Minimum order quantity 0 M
Order quantity interval 0 M
Manufacturer individual cut lengths Yes
Manufacturer standard lengths 100 / 500 / 1000 M

Official LAPP product information, datasheet and certificates

Manufacturer nominal values. Representative product image; construction, colour and dimensions may vary by article. Cable weights exclude packaging and reels. Shipping depends on packed weight and dimensions.

Weight N/A
laenge

10 m, 20 m, 50 m, 100 m
Cross-section

1 mm²
Aderzahl

13
Colour

schwarz
Shielding

Nein
