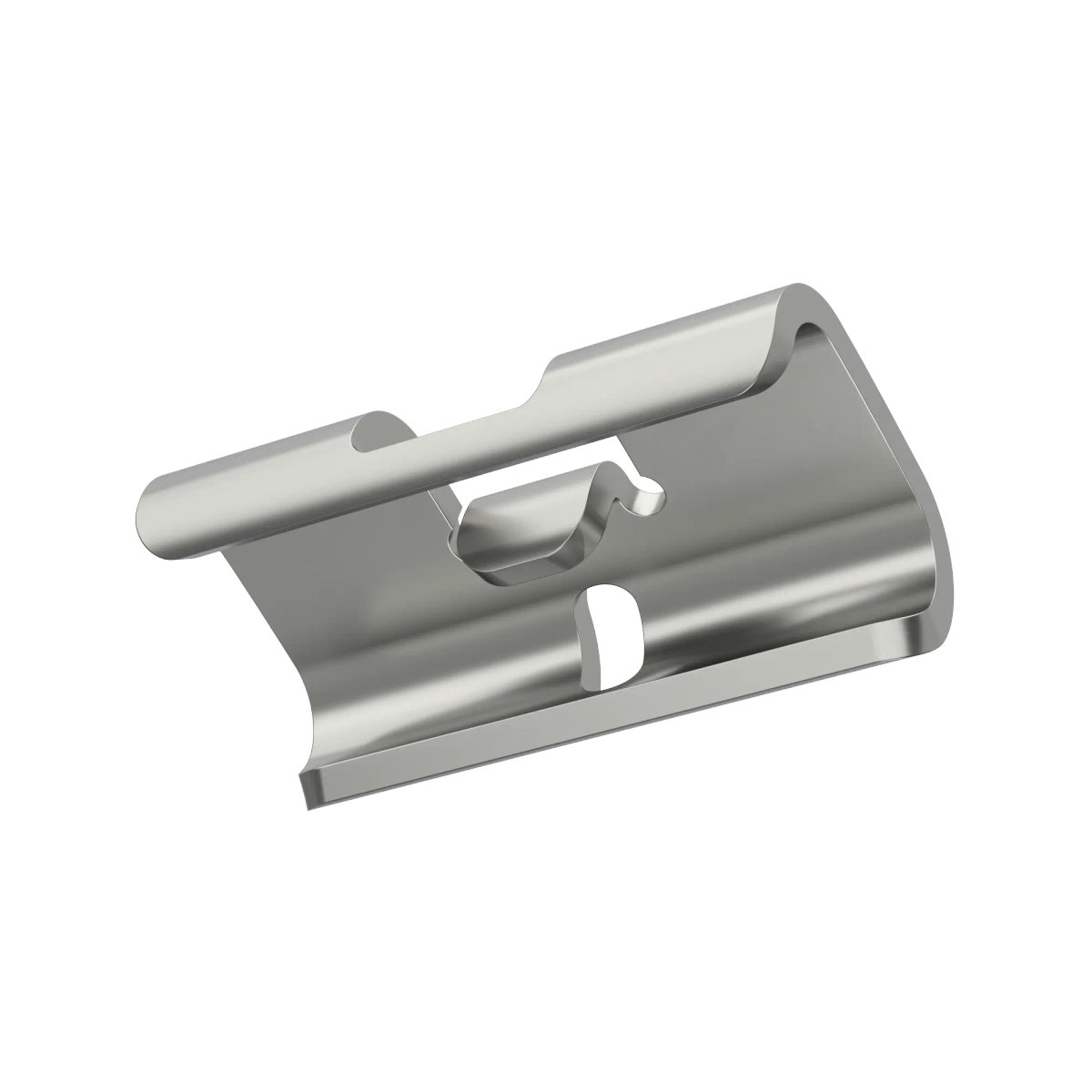

Schirmanschlussverbinder; Schirmdurchmesser (min./max.): 1.3mm – 2.3mm; metall
Vorteile
- Nachfolger für den einteiligen Shield-Kon® RSK-Schirmanschlussverbinder von ABB, kompatibel zum entsprechenden Handwerkzeug.
- Einfache und schnelle Schirmkontaktierung durch bewährten Crimpanschluss. Ein noch leichteres Handling von Handwerkzeug und Schirmanschlussverbinder wird zusammen mit der „Tischhalterung PEW12“ (Artikelnummer 61813830) erreicht.
- Die Doppel-C-Form des Schirmanschlussverbinders nimmt zum einen die abgemantelte, geschirmte Leitung auf, zum anderen eine abisolierte Litze, die mit dem Erdungssystem der Anwendung verbunden werden kann.
- Die elektrisch leitende Beschichtung der verzinnten Oberfläche sowie die großflächige Schirmkontaktierung bewirken einen niederohmigen Übergang zwischen dem Leitungsschirm sowie dem Schirmanschlussverbinder. Hochfrequente Störungen werden dadurch sicher abgeleitet (EMV).
Anwendungsbereiche
- In Schaltschränken sowie an Motorsteuerungen, Gehäusen oder Maschinenanlagen verwendbar.
- Für die Kontaktierung von geschirmten Leitungen mit Massepotential.
- Zum Schutz vor elektromagnetischen Störungen und zum Potentialausgleich.
Produkthinweise
- Es wird empfohlen, die Kombination des Schirmanschlusses SCxx, des Leiters und des Crimpeinsatzes zu qualifizieren und zu verifizieren.
Technische Daten
Allgemeine Informationen
| Produkttyp |
Schirmanschlussverbinder |
| Gewicht |
0.001 kg |
| Verpackungsart |
Beutel |
| Passender Crimpeinsatz |
SC01 A; SC01 B |
| Industrie Segment |
Gebäudeautomation |
| Zolltarifnummer |
85369010 |
Produktaufbau
| Gesamtlänge |
15 mm |
| Gesamtbreite |
4 mm |
| Gesamthöhe |
8,1 mm |
| EMV Abschirmung |
Ja |
| Schirmdurchmesser (min.) |
1,3 mm |
| Schirmdurchmesser (max.) |
2,3 mm |
| Verbindermaterial |
Elektrolytkupfer |
| Oberflächenschutz |
verzinnt |
| Farbe |
metall |
| Kabelschuhdesign |
einteiliger Schirmanschlussverbinder |
Produkteigenschaften
| Flammwidrig |
Ja |
| UV-beständig |
Ja |
| Halogenfrei |
Ja |
| Ölbeständig |
Ja |
Zertifizierungen und Normen
| CE gekennzeichnet |
Nein |
| UL recognized |
Nein |
| UL listed |
Nein |
| cUR recognized |
Nein |
| cUL listed |
Nein |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Shielding connector; Shield diameter (min./max.): 1.3mm – 2.3mm; metal
Benefits
- Successor for the one-piece Shield-Kon® RSK shielding connector from ABB, compatible with the corresponding hand tool.
- Quick and easy shield contact thanks to proven crimp termination. Even easier handling of hand tools and shielding connectors is achieved together with the „PEW12 table holder“ (article number 61813830).
- The double C-shape of the shielding connector accommodates the stripped, shielded cable on the one hand and a stripped strand that can be connected to the application’s earthing system on the other.
- The electrically conductive coating of the tin-plated surface and the large-area shield contact ensure a low-resistance transition between the cable shield and the shielding connector. High-frequency interference is thus safely dissipated (EMC).
Applications
- Can be used in control cabinets, as well as motor controls, housings or machinery.
- For contacting shielded cables with earth potential.
- For protection against electromagnetic interference and for equipotential bonding.
Product notes
- It is recommended to qualify and verify the combination of the SCxx shielded connection, the conductor and the crimp insert.
Technical specifications
General information
| Product type |
Shielding connector |
| Weight |
0.001 kg |
| Packaging type |
Bag |
| Suitable crimping insert |
SC01 A; SC01 B |
| Industry segment |
Building Automation |
| customs code |
85369010 |
Product design
| Total length |
15 mm |
| Overall width |
4 mm |
| Overall height |
8.1 mm |
| EMC shielding |
Yes |
| Screen diameter (min.) |
1.3 mm |
| Screen diameter (max.) |
2.3 mm |
| Connector material |
Electrolytic copper |
| Surface protection |
Tin-plated |
| Colour |
metal |
| Cable lug design |
One-piece shielding connector |
Product features
| Flame-retardant |
Yes |
| UV-resistant |
Yes |
| Halogen-free |
Yes |
| Oil-resistant |
Yes |
Certifications and standards
| CE marking |
No |
| UL recognized |
No |
| UL listed |
No |
| cUR recognised |
No |
| cUL listed |
No |
| CSA certified |
No |
| VDE certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
