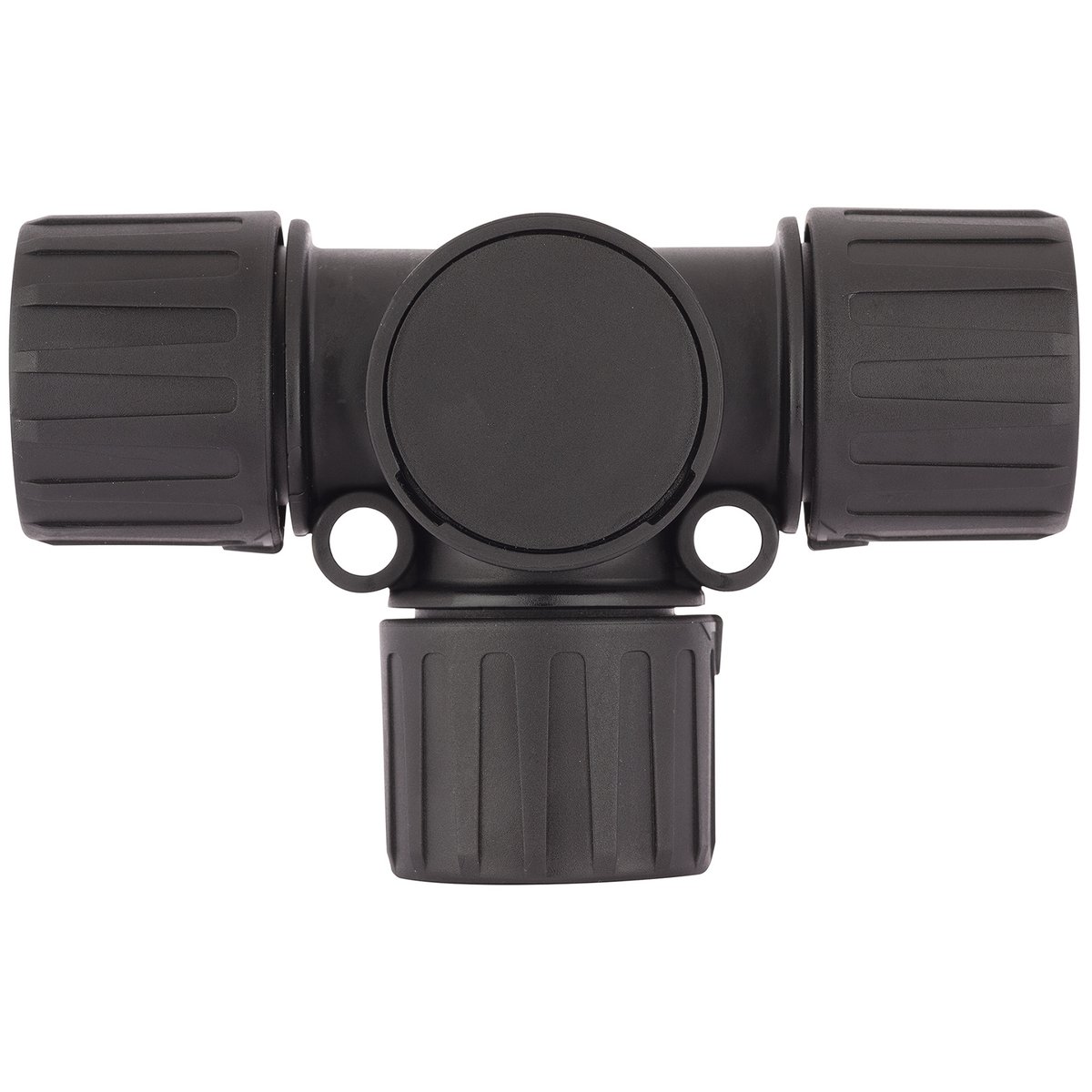

T-Verbinder; Lichte Weite: 33mm; Für Schlauchaussendurchmesser: 34mm; Polyamid; Halogenfrei; UV-beständig; IP 68, IP 66, IP 67
Vorteile
- Schnelle Montage
- Hohe Auszugkraft
- Druckwasserdicht
- Vibrationsschutz
Anwendungsbereiche
- In Kombination mit Kabelschutzschlauch:
- SILVYN® FPAS
Technische Daten
Allgemeine Informationen
| Marke |
SILVYN® |
| Produkttyp |
T-Verbinder |
| Lieferung mit Gegenmutter |
Nein |
| Lieferung mit O-Ring |
Nein |
| Gewicht |
0.075 kg |
| Verpackungsart |
Beutel |
| Verpackungseinheit (VPE) |
3 |
| Zolltarifnummer |
39174000 |
Produktaufbau
| Mit Biegeschutz |
Nein |
| Biegeschutz fest installiert |
Nein |
| Biegeschutz flexibel installiert |
Nein |
| Schlauchverschraubungsdesign |
T-Stück |
| Teilbare Verschraubung |
Nein |
| Drehbares Gewinde |
Nein |
| Innendurchmesser |
33 mm |
| Gesamtlänge |
91 mm |
| Gesamtbreite |
130 mm |
| Lichte Weite |
33 mm |
| Bohrungsdurchmesser |
7,2 mm |
| Verschließbar (zweiteilig) |
Nein |
| EMV Abschirmung |
Nein |
| Für Schlauchaussendurchmesser |
34 mm |
| Material Dichtung |
Polyester |
| Material Körper |
Polyamid |
| Material Körper Kurzform |
PA |
| Material Verschraubungskörper |
Polyamid |
| Material Verschraubungskörper Kurzform |
PA |
| Farbe |
schwarz |
| Farbe RAL Ton |
RAL 9005 |
Produkteigenschaften
| IP-Schutzart |
IP 68; IP 66; IP 67 |
| Einsatz im Ex-Bereich |
Nein |
| Flammwidrig |
Ja |
| Flammwidrigkeit nach |
UL 94 V-2 |
| UV-beständig |
Ja |
| Chemisch beständig |
Ja |
| Säurebeständig |
Nein |
| Halogenfrei |
Ja |
| Ölbeständig |
Ja |
| Schlagfest |
Nein |
| Vibrationsschutz |
Ja |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| UL recognized |
Nein |
| UL listed |
Nein |
| cUR recognized |
Nein |
| cUL listed |
Nein |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| Produktnorm nach IEC |
IEC 61386-23; IEC 61386-22; IEC 61386-1 |
| GGVS zertifiziert |
Nein |
| Brandschutz-geprüft für Schienenfahrzeuge |
Nein |
| Ecolab zertifiziert |
Nein |
| NSF zertifiziert |
Nein |
| FDA zertifiziert |
Nein |
| EHEDG zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
T-connector; Clear width: 33mm; For conduit outer diameter: 34mm; Polyamide; Halogen-free; UV-resistant; IP 68, IP 66, IP 67
Benefits
- Fast assembly
- High tensile strength
- Watertight
- Vibration protection
Applications
- In combination with protective conduit:
- SILVYN® FPAS
Technical specifications
General information
| Brand |
SILVYN® |
| Product type |
T-connector |
| Delivery with lock nut |
No |
| Delivery with O-ring |
No |
| Weight |
0.075 kg |
| Packaging type |
Bag |
| Delivery Unit |
3 |
| customs code |
39174000 |
Product design
| With bending protection |
No |
| Bending protection fixed installation |
No |
| Flexibly installed bending protection |
No |
| Conduit gland design |
T-piece |
| Divisible conduit gland |
No |
| Rotatable thread |
No |
| Inner diameter |
33 mm |
| Total length |
91 mm |
| Overall width |
130 mm |
| Clear width |
33 mm |
| Borehole diameter |
7.2 mm |
| Lockable (two-part) |
No |
| EMC shielding |
No |
| For conduit outer diameter |
34 mm |
| Sealing material |
Polyester |
| Body material |
Polyamide |
| Body material, short form |
PA |
| Gland body material |
Polyamide |
| Cable gland body material, short form |
PA |
| Colour |
black |
| RAL colour |
RAL 9005 |
Product features
| IP protection rating |
IP 68; IP 66; IP 67 |
| For use in hazardous areas |
No |
| Flame-retardant |
Yes |
| Flame retardance according to |
UL 94 V-2 |
| UV-resistant |
Yes |
| Chemical resistant |
Yes |
| Acid-resistant |
No |
| Halogen-free |
Yes |
| Oil-resistant |
Yes |
| Impact-resistant |
No |
| Vibration protection |
Yes |
Certifications and standards
| CE marking |
Yes |
| UL recognized |
No |
| UL listed |
No |
| cUR recognised |
No |
| cUL listed |
No |
| CSA certified |
No |
| VDE certified |
No |
| Product standard according to IEC |
IEC 61386-23; IEC 61386-22; IEC 61386-1 |
| GGVS certified |
No |
| Fire protection tested for railway vehicles |
No |
| Ecolab certified |
No |
| NSF certified |
No |
| FDA certified |
No |
| EHEDG certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
