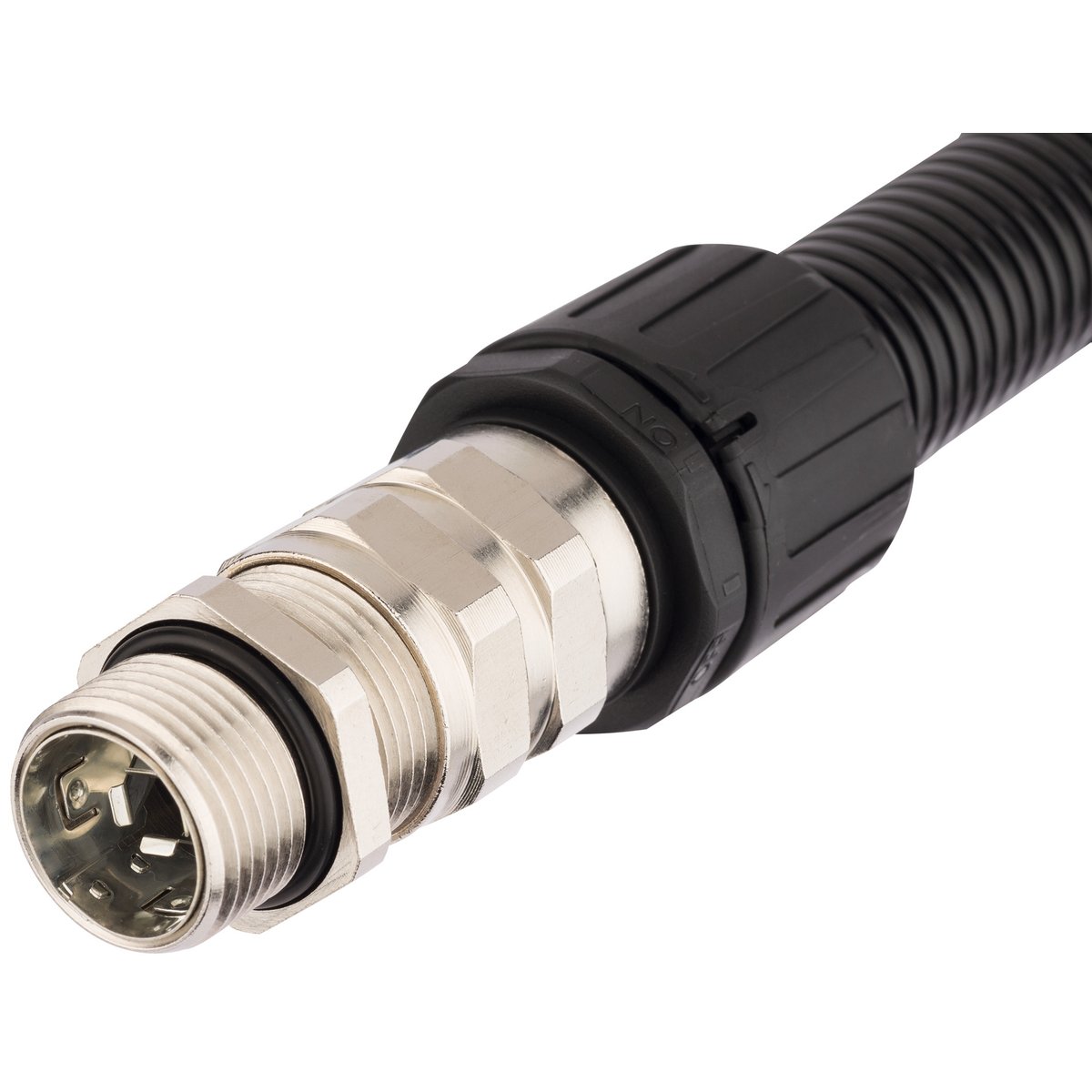

Schlauchverschraubung; M 40; Nenngröße: 42; Passend für Schutzschlauchgröße: 42; Polyamid; Halogenfrei; UV-beständig; IP 69, IP 66, IP 68 – 10 bar; EMV Abschirmung
Vorteile
- Schnelle Montage
- Vibrationsschutz
- Zusätzliche Kabelzugentlastung
- Zusätzliche Kabelabdichtung
- Optimale EMV Anbindung
Anwendungsbereiche
- In Kombination mit Kabelschutzschlauch:
- SILVYN® FPAS
- Überall wo geschirmte Kabel und Leitungen zusätzlichen Schutz benötigen
Technische Daten
Allgemeine Informationen
| Marke |
SILVYN® |
| Produkttyp |
Schlauchverschraubung |
| Lieferumfang |
inklusive O-Ring |
| Lieferung mit Gegenmutter |
Nein |
| Lieferung mit O-Ring |
Ja |
| Gewicht |
0.366 kg |
| Verpackungsart |
Beutel |
| Verpackungseinheit (VPE) |
1 |
| Montageart |
in Gewindebohrung |
| Zolltarifnummer |
74198090 |
Produktaufbau
| Passend für Schutzschlauchgröße |
42 |
| Mit Biegeschutz |
Nein |
| Biegeschutz fest installiert |
Nein |
| Biegeschutz flexibel installiert |
Nein |
| Schlauchverschraubungsdesign |
gerade |
| Teilbare Verschraubung |
Nein |
| Drehbares Gewinde |
Nein |
| Innendurchmesser |
28 mm |
| Aussendurchmesser |
63 mm |
| Lichte Weite |
28 mm |
| Nenngröße |
42 " |
| Gewindeart |
metrisch |
| Gewindegröße |
M 40 |
| Gewindesteigung |
1,5 |
| Gewindelänge |
15 mm |
| Gewindenorm |
DIN EN 60423 |
| Verschließbar (zweiteilig) |
Nein |
| Klemmbereich min. |
19 mm |
| Klemmbereich max. |
28 mm |
| EMV Abschirmung |
Ja |
| Material O-Ring |
Acrylnitril-Butadien-Kautschuk |
| Material O-Ring Kurzform |
NBR |
| Material Körper |
Polyamid |
| Material Körper Kurzform |
PA |
| Material Verschraubungskörper |
Messing vernickelt |
| Material Verschraubungskörper Kurzform |
CuZn |
| Oberflächenschutz |
vernickelt |
| Farbe |
schwarz |
| Farbe RAL Ton |
RAL 9005 |
Produkteigenschaften
| IP-Schutzart |
IP 69; IP 66; IP 68 – 10 bar |
| IP-Schutzart Kabelseite |
IP 68 – 10 bar |
| IP-Schutzart Schutzschlauch |
IP 66 |
| Einsatz im Ex-Bereich |
Nein |
| Flammwidrig |
Ja |
| UV-beständig |
Ja |
| Chemisch beständig |
Ja |
| Säurebeständig |
Ja |
| Halogenfrei |
Ja |
| Ölbeständig |
Ja |
| Schlagfest |
Nein |
| Vibrationsschutz |
Ja |
| Zugentlastung |
Ja |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| UL recognized |
Nein |
| UL listed |
Nein |
| cUR recognized |
Nein |
| cUL listed |
Nein |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| Produktnorm nach IEC |
IEC 61386-1; IEC 61386-23 |
| GGVS zertifiziert |
Nein |
| DNV zertifiziert |
Nein |
| Brandschutz-geprüft für Schienenfahrzeuge |
Nein |
| Ecolab zertifiziert |
Nein |
| NSF zertifiziert |
Nein |
| FDA zertifiziert |
Nein |
| EHEDG zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Conduit gland; M 40; Nominal size: 42; Suitable for protective cable conduit size: 42; Polyamide; Halogen-free; UV-resistant; IP 69, IP 66, IP 68 – 10 bar; EMC shielding
Benefits
- Fast assembly
- Vibration protection
- Additional cable strain relief
- Additional cable sealing
- Optimum screen connection (EMC)
Applications
- In combination with protective conduit:
- SILVYN® FPAS
- Used in areas where screened cables and wires need to have additional protection
Technical specifications
General information
| Brand |
SILVYN® |
| Product type |
Conduit gland |
| Scope of delivery |
including O-ring |
| Delivery with lock nut |
No |
| Delivery with O-ring |
Yes |
| Weight |
0.366 kg |
| Packaging type |
Bag |
| Delivery Unit |
1 |
| Installation type |
in threaded borehole |
| customs code |
74198090 |
Product design
| Suitable for protective cable conduit size |
42 |
| With bending protection |
No |
| Bending protection fixed installation |
No |
| Flexibly installed bending protection |
No |
| Conduit gland design |
Straight |
| Divisible conduit gland |
No |
| Rotatable thread |
No |
| Inner diameter |
28 mm |
| Outer diameter |
63 mm |
| Clear width |
28 mm |
| Nominal size |
42 " |
| Thread type |
Metric |
| Thread size |
M 40 |
| Thread increase |
1,5 |
| Thread length |
15 mm |
| Thread standard |
DIN EN 60423 |
| Lockable (two-part) |
No |
| Min. clamping range |
19 mm |
| Max. clamping range |
28 mm |
| EMC shielding |
Yes |
| O-ring material |
Acrylonitrile butadiene rubber |
| O-ring material, short form |
NBR |
| Body material |
Polyamide |
| Body material, short form |
PA |
| Gland body material |
Nickel-plated brass |
| Cable gland body material, short form |
CuZn |
| Surface protection |
Nickel-plated |
| Colour |
black |
| RAL colour |
RAL 9005 |
Product features
| IP protection rating |
IP 69; IP 66; IP 68 – 10 bar |
| IP-protection class cable side |
IP 68 – 10 bar |
| IP-protection rating conduit device side |
IP 66 |
| For use in hazardous areas |
No |
| Flame-retardant |
Yes |
| UV-resistant |
Yes |
| Chemical resistant |
Yes |
| Acid-resistant |
Yes |
| Halogen-free |
Yes |
| Oil-resistant |
Yes |
| Impact-resistant |
No |
| Vibration protection |
Yes |
| Strain relief |
Yes |
Certifications and standards
| CE marking |
Yes |
| UL recognized |
No |
| UL listed |
No |
| cUR recognised |
No |
| cUL listed |
No |
| CSA certified |
No |
| VDE certified |
No |
| Product standard according to IEC |
IEC 61386-1; IEC 61386-23 |
| GGVS certified |
No |
| DNV-certified |
No |
| Fire protection tested for railway vehicles |
No |
| Ecolab certified |
No |
| NSF certified |
No |
| FDA certified |
No |
| EHEDG certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
