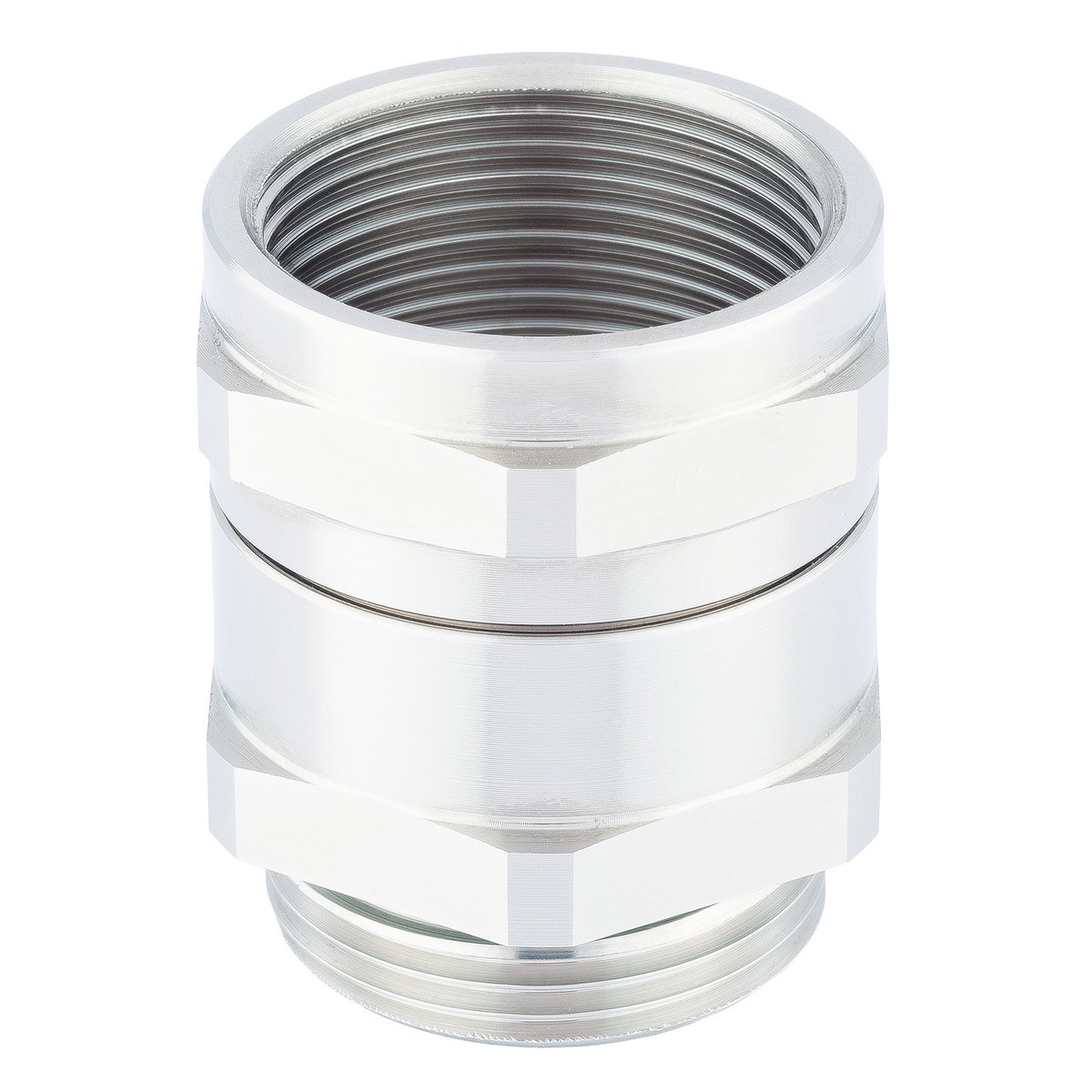

Zwischenstutzen; M 20; Schlüsselweite: 24mm; Messing vernickelt
Vorteile
- Drehbarer 360°-Aufsatz eignet sich zur genauen Positionierung von Schlauch-Winkelverschraubungen am Gehäuse.
- Drehbarer 360°-Aufsatz dient der Reduzierung von Torsionsbelastungen für Leitung und Schutzschlauch, die durch drehende oder schwenkende Bewegungen entstehen können.
- Montierter O-Ring ermöglicht die bestmögliche Abdichtung hin zum Gehäuse (Schutzart IP 68 (5 bar)). Die schlauchseitige Abdichtung hängt vom verwendeten Schutzschlauchsystem ab.
- Kombinierbar mit allen metrischen Kabel- oder Schlauchverschraubungen.
Anwendungsbereiche
- Universell einsetzbar an Maschinenschnittstellen zur Verbindung eines Schutzschlauchsystems und einer Anwendung.
- Speziell zur Verwendung an beweglichen Maschinenteilen.
- Einsetzbar in trockenen und feuchten Umgebungen.
- Aufgrund von FKM-Dichtung äußerst hitzebeständig und für den Einsatz bei extremen Plustemperaturen (bis + 200 °C) geeignet. Resistent gegen aggressive Medien wie Laugen, Säuren, Lösungsmittel.
- Hält hohen mechanischen Belastungen stand.
- Für den Außenbereich geeignet.
Technische Daten
Allgemeine Informationen
| Marke |
SKINDICHT® |
| Produkttyp |
Zwischenstutzen |
| Lieferumfang |
inklusive O-Ring |
| Lieferung mit Gegenmutter |
Nein |
| Lieferung mit O-Ring |
Ja |
| Gewicht |
0.062 kg |
| Verpackungsart |
Beutel |
| Verpackungseinheit (VPE) |
10 |
| Montageart |
in Gewindebohrung |
| Zolltarifnummer |
74198090 |
Produktaufbau
| Glasfaserverstärkt |
Nein |
| Kabelverschraubungsdesign |
gerade |
| Innengewinde |
M 20 |
| Außengewinde |
M 20 |
| Gesamtlänge |
34,5 mm |
| Gesamtbreite |
26,4 mm |
| Lichte Weite |
14,5 mm |
| Gewindeart |
metrisch |
| Gewindegröße |
M 20 |
| Gewindesteigung |
1,5 |
| Gewindelänge |
8 mm |
| Gewindenorm |
DIN EN 60423 |
| Schlüsselweite |
24 mm |
| Material Dichtung |
Fluorkautschuk |
| Material Körper |
Messing |
| Material Körper Kurzform |
CuZn |
| Oberflächenschutz |
vernickelt |
| Farbe |
metall |
Produkteigenschaften
| IP-Schutzart |
IP 66; IP 68 – 5 bar (30 min) |
| Einsatz im Ex-Bereich |
Nein |
| Temperatur (min.) |
-20 °C |
| Temperatur (max.) |
200 °C |
| Flammwidrig |
Ja |
| UV-beständig |
Ja |
| Halogenfrei |
Nein |
| Ölbeständig |
Ja |
| Bleifrei |
Nein |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| UL recognized |
Nein |
| UL listed |
Nein |
| cUR recognized |
Nein |
| cUL listed |
Nein |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| GGVS zertifiziert |
Nein |
| Brandschutz-geprüft für Schienenfahrzeuge |
Nein |
| Ecolab zertifiziert |
Nein |
| NSF zertifiziert |
Nein |
| FDA zertifiziert |
Nein |
| EHEDG zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Collar; M 20; Spanner size: 24mm; Brass Nickel-plated
Benefits
- The 360° rotatable insert is suitable for precise positioning of angled glands on the housing.
- The 360° rotatable contact is used to reduce the torsional loads on the cable and protective conduit that can be caused by rotating or oscillating movements.
- Mounted O-ring enables optimum sealing for the housing (protection class IP 68 (5 bar)). The seal on the conduit side depends on the protective cable conduit system that is used.
- Can be combined with all metric cable or conduit glands.
Applications
- Can be used universally on machine interfaces to connect a protective conduit system and an application.
- Especially for moving machine parts.
- Can be used in dry and damp environments.
- Thanks to FKM sealing, extremely heat-resistant and suitable for use at extremely hot temperatures (up to + 200°C). Resistant to aggressive media such as alkalis, acids and solvents.
- Withstands high mechanical stress.
- Suitable for outdoor use.
Technical specifications
General information
| Brand |
SKINDICHT® |
| Product type |
Collar |
| Scope of delivery |
including O-ring |
| Delivery with lock nut |
No |
| Delivery with O-ring |
Yes |
| Weight |
0.062 kg |
| Packaging type |
Bag |
| Delivery Unit |
10 |
| Installation type |
in threaded borehole |
| customs code |
74198090 |
Product design
| Glass fibre-reinforced |
No |
| Cable gland design |
Straight |
| Inner thread |
M 20 |
| Outer thread |
M 20 |
| Total length |
34.5 mm |
| Overall width |
26.4 mm |
| Clear width |
14.5 mm |
| Thread type |
Metric |
| Thread size |
M 20 |
| Thread increase |
1,5 |
| Thread length |
8 mm |
| Thread standard |
DIN EN 60423 |
| Spanner size |
24 mm |
| Sealing material |
Fluorinated rubber |
| Body material |
Brass |
| Body material, short form |
CuZn |
| Surface protection |
Nickel-plated |
| Colour |
metal |
Product features
| IP protection rating |
IP 66; IP 68 – 5 bar (30 min) |
| For use in hazardous areas |
No |
| Temperature (min.) |
-20 °C |
| Temperature (max.) |
200 °C |
| Flame-retardant |
Yes |
| UV-resistant |
Yes |
| Halogen-free |
No |
| Oil-resistant |
Yes |
| Lead-free |
No |
Certifications and standards
| CE marking |
Yes |
| UL recognized |
No |
| UL listed |
No |
| cUR recognised |
No |
| cUL listed |
No |
| CSA certified |
No |
| VDE certified |
No |
| GGVS certified |
No |
| Fire protection tested for railway vehicles |
No |
| Ecolab certified |
No |
| NSF certified |
No |
| FDA certified |
No |
| EHEDG certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
