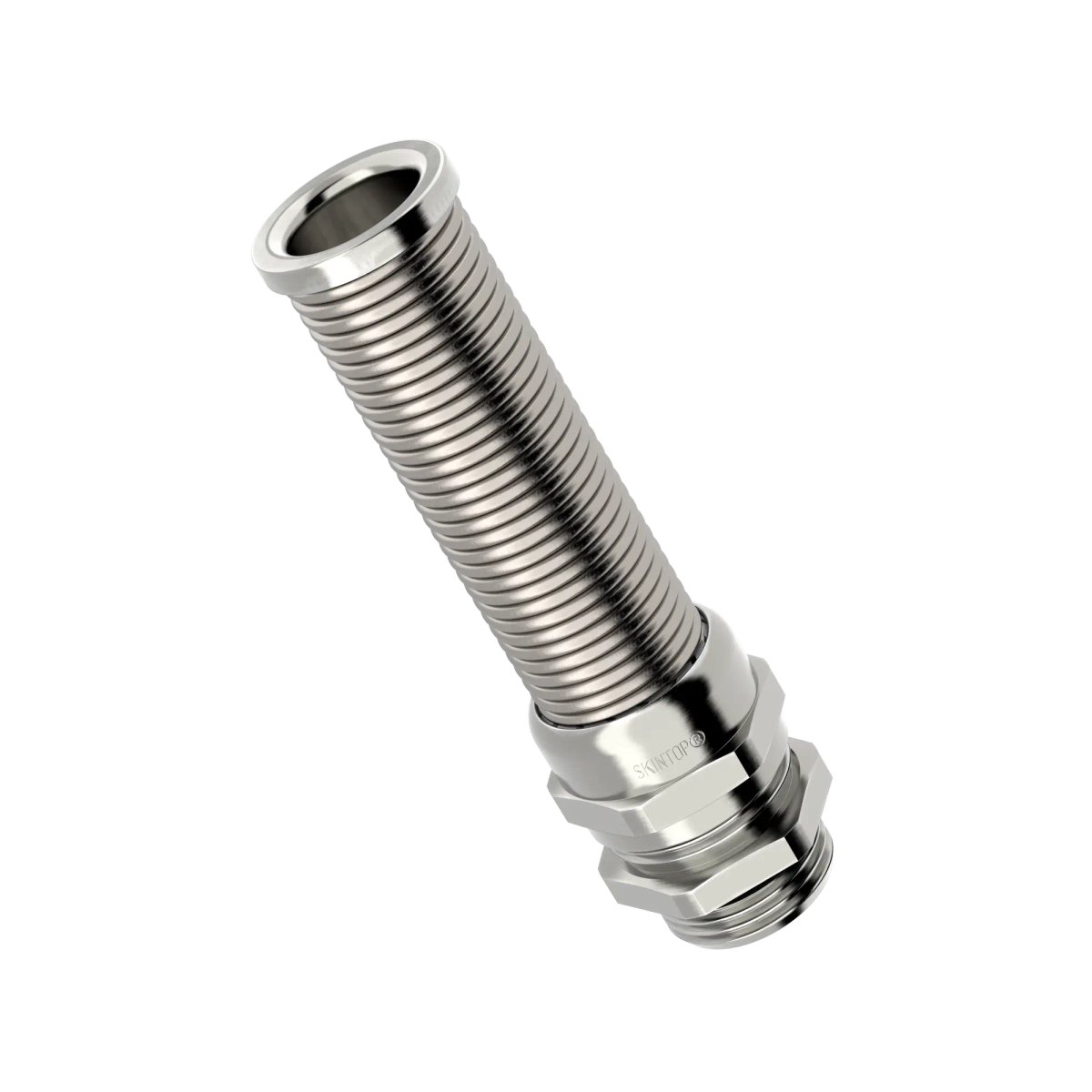

Kabelverschraubung mit Biegeschutz; M 16; Klemmbereich (min./max.): 2 – 7 mm; Schlüsselweite 1: 20; Messing vernickelt; UV-beständig; IP 68 – 10 bar (30 min), IP 69
Vorteile
- Biegeschutzspirale verhindert übermäßiges Biegen sowie Abknicken der angeschlossenen Leitung.
- Spezielle Konstruktion der Edelstahlspirale erlaubt hohe Anzahl an Biegezyklen.
- Optimaler EMV-Schutz durch integrierte, hochleitfähige sowie flexible Kontaktfeder, die einen niederohmigen Übergang zwischen Kupferabschirmgeflecht und Verschraubung herstellt.
- Großer, variabler Klemmbereich für verschiedene Leitungsaußendurchmesser.
- Bestmögliche Abdichtung durch O-Ring und Dichtring ermöglicht Schutzart IP 68 (10 bar) und IP 69.
- Variante „R“ mit Reduzierungs-Dichteinsatz zur Abdichtung von Leitungen mit kleinerem Durchmesser.
Anwendungsbereiche
- Zur EMV-gerechten Einführung von kupfergeschirmten Leitungen.
- Speziell zur Verwendung an beweglichen Maschinenteilen.
- Hält hohen mechanischen Belastungen stand.
- Für den Außenbereich geeignet.
Technische Daten
Allgemeine Informationen
| Marke |
SKINTOP® |
| Produkttyp |
Kabelverschraubung mit Biegeschutz |
| Lieferung mit Gegenmutter |
Nein |
| Lieferung mit O-Ring |
Ja |
| Gewicht |
0.052 kg |
| Verpackungsart |
Beutel |
| Verpackungseinheit (VPE) |
25 |
| Zolltarifnummer |
74198090 |
Produktaufbau
| Für armierte Kabel |
Nein |
| Glasfaserverstärkt |
Nein |
| Anzahl der Leitungseinführungen |
1 pc. |
| Biegeschutz |
Spirale |
| Mit Biegeschutz |
Ja |
| Kabelverschraubungsdesign |
gerade |
| Gesamtlänge |
79 mm |
| Lichte Weite |
7 mm |
| Gewindeart |
metrisch |
| Gewindegröße |
M 16 |
| Gewindesteigung |
1,5 |
| Gewindelänge |
7 mm |
| Gewindenorm |
DIN EN 60423 |
| Schlüsselweite 1 |
20 mm |
| Schlüsselweite 2 |
20 mm |
| Sechskant Eckmaß |
22 mm |
| Klemmbereich min. |
2 mm |
| Klemmbereich max. |
7 mm |
| EMV Abschirmung |
Ja |
| Material Einsatz |
Polyamid |
| Dichtungsart |
Schlauchdichtring |
| Gewindeseitiges Dichtelement |
O-Ring |
| Kabelseitiges Dichtelement |
Schlauchdichtring |
| Material O-Ring |
Acrylnitril-Butadien-Kautschuk |
| Material O-Ring Kurzform |
NBR |
| Material Dichtung |
Chloropren-Kautschuk |
| Material Körper |
Messing |
| Material Körper Kurzform |
CuZn |
| Material Biegeschutz |
rostfreier Stahl |
| Oberflächenschutz |
vernickelt |
| Farbe |
metall |
Produkteigenschaften
| IP-Schutzart |
IP 68 – 10 bar (30 min); IP 69 |
| Einsatz im Ex-Bereich |
Nein |
| Temperatur dynamisch min. |
-25 °C |
| Temperatur dynamisch max. |
100 °C |
| Temperatur statisch min. |
-30 °C |
| Temperatur statisch max. |
100 °C |
| Temperatur (min.) |
-30 °C |
| Temperatur (max.) |
100 °C |
| Flammwidrig |
Ja |
| UV-beständig |
Ja |
| Chemisch beständig |
Ja |
| Säurebeständig |
Nein |
| Korrosionsbeständig |
Ja |
| Halogenfrei |
Nein |
| Ölbeständig |
Ja |
| Bleifrei |
Nein |
| Schlagfest |
Ja |
| Vibrationsschutz |
Ja |
| Zugentlastung |
Ja |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| UL recognized |
Nein |
| UL listed |
Nein |
| cUR recognized |
Nein |
| cUL listed |
Nein |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| Für Ex-Zone Gas |
ohne |
| Für Ex-Zone Staub |
ohne |
| GGVS zertifiziert |
Nein |
| DNV zertifiziert |
Nein |
| Brandschutz-geprüft für Schienenfahrzeuge |
Nein |
| Ecolab zertifiziert |
Nein |
| NSF zertifiziert |
Nein |
| FDA zertifiziert |
Nein |
| EHEDG zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Cable gland with bending protection; M 16; Clamping range (min./max.): 2 – 7 mm; Spanner size 1: 20; Brass Nickel-plated; UV-resistant; IP 68 – 10 bar (30 min), IP 69
Benefits
- Anti-kink protection spiral prevents excessive bending and kinking of the connected cable.
- The special design of the stainless steel spiral enables a high number of bending cycles.
- Optimum EMC protection thanks to integrated, highly conductive and flexible contact spring, which creates a low-resistance transition between the copper stranded shielding and the cable gland.
- Large, variable clamping range for different cable outer diameters.
- Optimum sealing through O-ring and sealing ring enables protection class IP 68 (10 bar) and IP 69.
- Variant „R“ with reducing sealing insert for sealing cables with smaller diameters.
Applications
- For EMC-compliant insertion of copper-shielded cables.
- Especially for moving machine parts.
- Withstands high mechanical stress.
- Suitable for outdoor use.
Technical specifications
General information
| Brand |
SKINTOP® |
| Product type |
Cable gland with bending protection |
| Delivery with lock nut |
No |
| Delivery with O-ring |
Yes |
| Weight |
0.052 kg |
| Packaging type |
Bag |
| Delivery Unit |
25 |
| customs code |
74198090 |
Product design
| For armoured cables |
No |
| Glass fibre-reinforced |
No |
| Number of cable entries |
1 pc. |
| Bending protection |
Spiral |
| With bending protection |
Yes |
| Cable gland design |
Straight |
| Total length |
79 mm |
| Clear width |
7 mm |
| Thread type |
Metric |
| Thread size |
M 16 |
| Thread increase |
1,5 |
| Thread length |
7 mm |
| Thread standard |
DIN EN 60423 |
| Spanner size 1 |
20 mm |
| Spanner size 2 |
20 mm |
| Hexagon corner dimensions |
22 mm |
| Min. clamping range |
2 mm |
| Max. clamping range |
7 mm |
| EMC shielding |
Yes |
| Insert material |
Polyamide |
| Seal type |
Conduit sealing ring |
| Thread-side sealing element |
O-ring |
| Cable-side sealing element |
Conduit sealing ring |
| O-ring material |
Acrylonitrile butadiene rubber |
| O-ring material, short form |
NBR |
| Sealing material |
Chloroprene rubber |
| Body material |
Brass |
| Body material, short form |
CuZn |
| Bending protection material |
Stainless steel |
| Surface protection |
Nickel-plated |
| Colour |
metal |
Product features
| IP protection rating |
IP 68 – 10 bar (30 min); IP 69 |
| For use in hazardous areas |
No |
| Temperature dynamic min. |
-25 °C |
| Max. dynamic temperature |
100 °C |
| Temperature static min. |
-30 °C |
| Temperature static max. |
100 °C |
| Temperature (min.) |
-30 °C |
| Temperature (max.) |
100 °C |
| Flame-retardant |
Yes |
| UV-resistant |
Yes |
| Chemical resistant |
Yes |
| Acid-resistant |
No |
| Corrosion-resistant |
Yes |
| Halogen-free |
No |
| Oil-resistant |
Yes |
| Lead-free |
No |
| Impact-resistant |
Yes |
| Vibration protection |
Yes |
| Strain relief |
Yes |
Certifications and standards
| CE marking |
Yes |
| UL recognized |
No |
| UL listed |
No |
| cUR recognised |
No |
| cUL listed |
No |
| CSA certified |
No |
| VDE certified |
No |
| For Ex zone gas |
without |
| For Ex-zone dust |
without |
| GGVS certified |
No |
| DNV-certified |
No |
| Fire protection tested for railway vehicles |
No |
| Ecolab certified |
No |
| NSF certified |
No |
| FDA certified |
No |
| EHEDG certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
