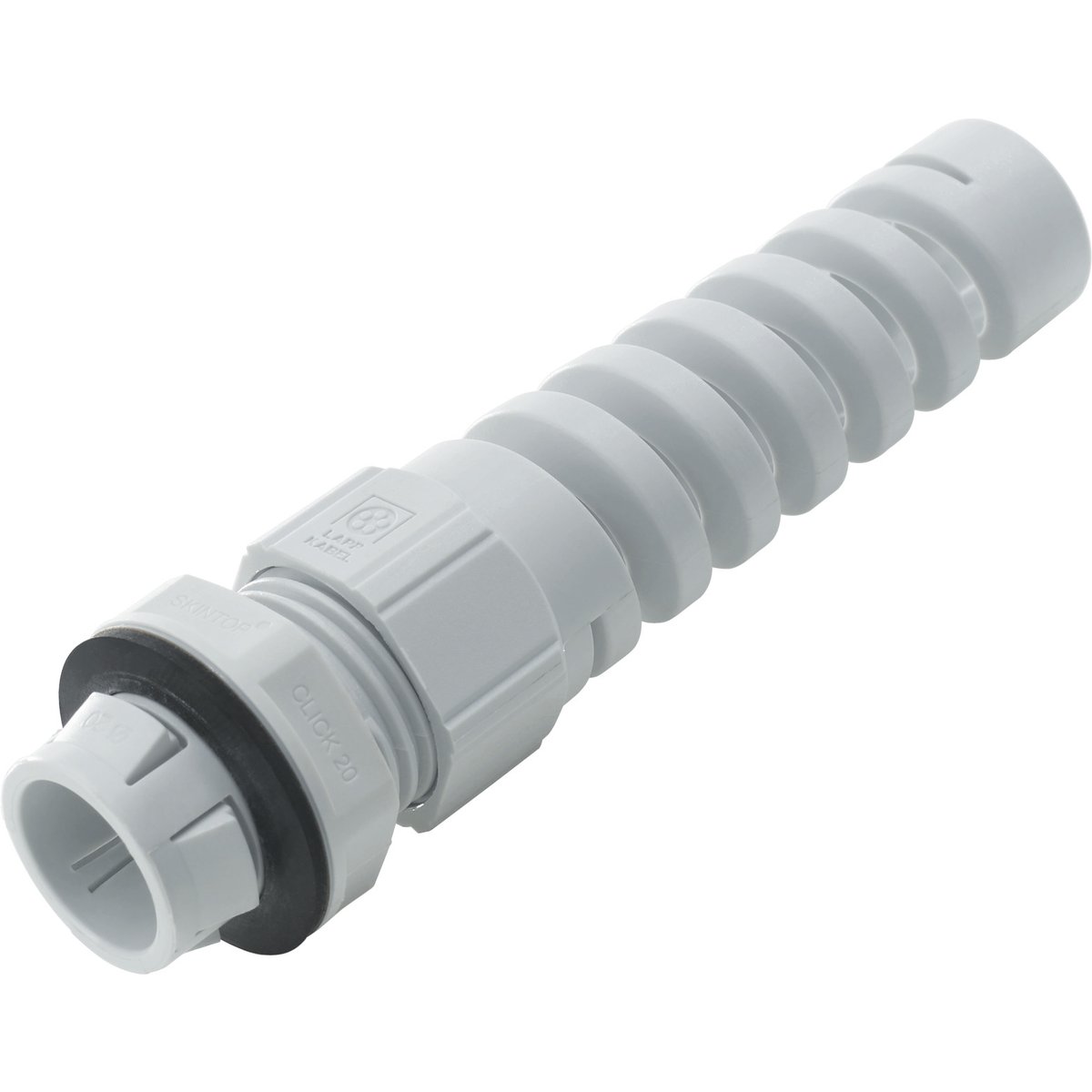

Kabelverschraubung mit Biegeschutz; Bohrungsdurchmesser: 20.3mm; Klemmbereich (min./max.): 7mm – 13mm; Schlüsselweite 1: 27mm; lichtgrau; Polyamid unbeschichtet; IP 68 – 5 bar (30 min)
Vorteile
- Bis zu 70% Zeiteinsparung durch innovatives Rastsystem
- Kein Gewinde benötigt
- Zur Sicherung flexibler Kabel
- Weniger Teile, keine Gegenmutter nötig
Anwendungsbereiche
- An elektrotechnischen Geräten und Maschinen, die im Normalgebrauch bewegt werden, ist die angeschlossene Leitung nach VDE 0700-1 gegen übermäßige Biegung zu schützen
- Roboterindustrie
- Bewegliche Maschinenteile
- Apparatebau
- Light- and Sound Anwendungen
Technische Daten
Allgemeine Informationen
| Marke |
SKINTOP® |
| Produkttyp |
Kabelverschraubung mit Biegeschutz |
| Lieferumfang |
inklusive Demontagewerkzeug |
| Lieferung mit Gegenmutter |
Nein |
| Lieferung mit O-Ring |
Nein |
| Gewicht |
0.025 kg |
| Verpackungsart |
Beutel |
| Verpackungseinheit (VPE) |
25 |
| Montageart |
klicken |
| Zolltarifnummer |
39269097 |
Produktaufbau
| Für armierte Kabel |
Nein |
| Glasfaserverstärkt |
Nein |
| Anzahl der Leitungseinführungen |
1 pc. |
| Biegeschutz |
Spirale |
| Mit Biegeschutz |
Ja |
| Kabelverschraubungsdesign |
gerade |
| Gesamtlänge |
108 mm |
| Lichte Weite |
13 mm |
| Bohrungsdurchmesser |
20,3 mm |
| Wandstärke (min.) |
1 mm |
| Wandstärke (max.) |
4 mm |
| Gewindeart |
ohne |
| Gewindelänge |
8 mm |
| Schlüsselweite 1 |
27 mm |
| Schlüsselweite 2 |
25 mm |
| Sechskant Eckmaß |
2.937 mm |
| Klemmbereich min. |
7 mm |
| Klemmbereich max. |
13 mm |
| EMV Abschirmung |
Nein |
| Dichtungsart |
Schlauchdichtring |
| Gewindeseitiges Dichtelement |
Flachdichtung |
| Kabelseitiges Dichtelement |
Schlauchdichtring |
| Material Dichtung |
Chloropren-Kautschuk |
| Material Körper |
Polyamid |
| Material Körper Kurzform |
PA |
| Material Biegeschutz |
Polyamid |
| Oberflächenschutz |
unbeschichtet |
| Farbe |
lichtgrau |
| Farbe RAL Ton |
RAL 7035 |
Produkteigenschaften
| IP-Schutzart |
IP 68 – 5 bar (30 min) |
| NEMA Klassifizierungstyp |
Typ 1; Typ 12 |
| Einsatz im Ex-Bereich |
Nein |
| Temperatur (min.) |
-20 °C |
| Temperatur (max.) |
100 °C |
| Flammwidrig |
Ja |
| Flammwidrigkeit nach |
UL 94 V-2 |
| UV-beständig |
Nein |
| Chemisch beständig |
Ja |
| Säurebeständig |
Nein |
| Halogenfrei |
Nein |
| Ölbeständig |
Ja |
| Schlagfest |
Ja |
| Vibrationsschutz |
Ja |
| Zugentlastung |
Ja |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| UL recognized |
Nein |
| UL listed |
Ja |
| UL Zertifizierung |
nach UL 514B (CCN: QBPZ / e-file number: E79903) |
| cUR recognized |
Nein |
| cUL listed |
Ja |
| cUL Zertifizierung |
nach CSA C22.2 No. 18.3 (CCN: QBPZ7 / e-file number: E79903) |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Ja |
| VDE Registrierungsnummer |
40020892 |
| Für Ex-Zone Gas |
ohne |
| Für Ex-Zone Staub |
ohne |
| GGVS zertifiziert |
Nein |
| DNV zertifiziert |
Ja |
| DNV-Zertifikatsnummer |
TAE00002M4 |
| Brandschutz-geprüft für Schienenfahrzeuge |
Nein |
| Ecolab zertifiziert |
Nein |
| NSF zertifiziert |
Nein |
| FDA zertifiziert |
Nein |
| EHEDG zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Cable gland with bending protection; Borehole diameter: 20.3mm; Clamping range (min./max.): 7mm – 13mm; Spanner size 1: 27mm; light grey; Polyamide Uncoated; IP 68 – 5 bar (30 min)
Benefits
- Save up to 70% of the time with the innovative CLICK system
- No thread required
- To protect flexible cables
- Fewer parts, counter nut no longer needed
Applications
- Cables for electrical appliances and machinery that are moved under normal use must be protected against excessive bending as required in accordance with VDE 0700-1
- Robotics industry
- Moving machine parts
- Apparatus construction
- Light and sound applications
Technical specifications
General information
| Brand |
SKINTOP® |
| Product type |
Cable gland with bending protection |
| Scope of delivery |
including disassembly tool |
| Delivery with lock nut |
No |
| Delivery with O-ring |
No |
| Weight |
0.025 kg |
| Packaging type |
Bag |
| Delivery Unit |
25 |
| Installation type |
click |
| customs code |
39269097 |
Product design
| For armoured cables |
No |
| Glass fibre-reinforced |
No |
| Number of cable entries |
1 pc. |
| Bending protection |
Spiral |
| With bending protection |
Yes |
| Cable gland design |
Straight |
| Total length |
108 mm |
| Clear width |
13 mm |
| Borehole diameter |
20.3 mm |
| Panel thickness (min.) |
1 mm |
| Panel thickness (max.) |
4 mm |
| Thread type |
without |
| Thread length |
8 mm |
| Spanner size 1 |
27 mm |
| Spanner size 2 |
25 mm |
| Hexagon corner dimensions |
2,937 mm |
| Min. clamping range |
7 mm |
| Max. clamping range |
13 mm |
| EMC shielding |
No |
| Seal type |
Conduit sealing ring |
| Thread-side sealing element |
Flat seal |
| Cable-side sealing element |
Conduit sealing ring |
| Sealing material |
Chloroprene rubber |
| Body material |
Polyamide |
| Body material, short form |
PA |
| Bending protection material |
Polyamide |
| Surface protection |
Uncoated |
| Colour |
light grey |
| RAL colour |
RAL 7035 |
Product features
| IP protection rating |
IP 68 – 5 bar (30 min) |
| NEMA type rating |
Type 1; Type 12 |
| For use in hazardous areas |
No |
| Temperature (min.) |
-20 °C |
| Temperature (max.) |
100 °C |
| Flame-retardant |
Yes |
| Flame retardance according to |
UL 94 V-2 |
| UV-resistant |
No |
| Chemical resistant |
Yes |
| Acid-resistant |
No |
| Halogen-free |
No |
| Oil-resistant |
Yes |
| Impact-resistant |
Yes |
| Vibration protection |
Yes |
| Strain relief |
Yes |
Certifications and standards
| CE marking |
Yes |
| UL recognized |
No |
| UL listed |
Yes |
| UL certification |
according to UL 514B (CCN: QBPZ / e-file number: E79903) |
| cUR recognised |
No |
| cUL listed |
Yes |
| cUL certification |
according to CSA C22.2 No. 18.3 (CCN: QBPZ7 / e-file number: E79903) |
| CSA certified |
No |
| VDE certified |
Yes |
| VDE registration number |
40020892 |
| For Ex zone gas |
without |
| For Ex-zone dust |
without |
| GGVS certified |
No |
| DNV-certified |
Yes |
| DNV certificate number |
TAE00002M4 |
| Fire protection tested for railway vehicles |
No |
| Ecolab certified |
No |
| NSF certified |
No |
| FDA certified |
No |
| EHEDG certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
