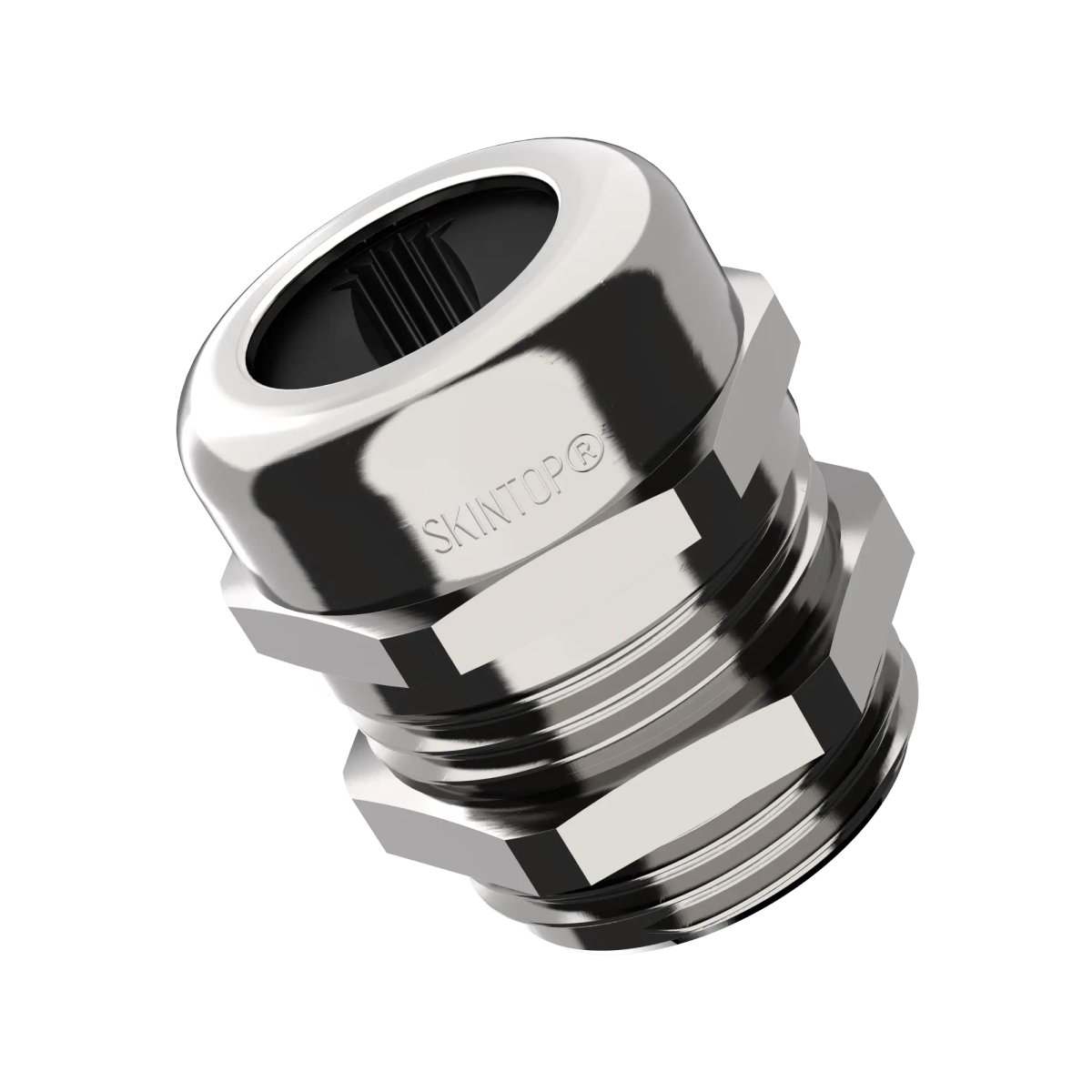

Flachkabelverschraubung; M 40; Flachkabelbreite (min./max.)18 – 28 mm; Flachkabelhöhe (min./max.)3 – 9 mm; Messing vernickelt; Halogenfrei; UV-beständig; IP 68 – 5 bar (30 min)
Vorteile
- Besonders effektive Abdichtung der Leitung dank innovativem Dichteinsatz speziell für Flachleitungen (Schutzart IP 68 (5 bar)).
- Schonende Klemmung der Leitung bedingt durch hohe Elastizität des Dichteinsatzmaterials.
- Gleichmäßige Kraftverteilung auf der Leitung ermöglicht hohe Zugentlastung.
- Großer, variabler Klemmbereich für verschiedene Flachleitungsabmessungen (Breite/Höhe).
- Halogenfreie Materialien begünstigen die Verwendung des Produkts in öffentlichen Bereichen.
Anwendungsbereiche
- Zur abdichtenden und zugentlastenden Leitungseinführung in ein Gehäuse.
- Zur Verwendung mit Flachleitungen (eckige oder runde Leitungskonturen).
- Einsetzbar in trockenen und feuchten Umgebungen.
- Hält hohen mechanischen Belastungen stand.
- Für den Außenbereich geeignet.
Technische Daten
Allgemeine Informationen
| Marke |
SKINTOP® |
| Produkttyp |
Flachkabelverschraubung |
| Lieferung mit Gegenmutter |
Nein |
| Lieferung mit O-Ring |
Ja |
| Gewicht |
0.174 kg |
| Verpackungsart |
Beutel |
| Verpackungseinheit (VPE) |
5 |
| Zolltarifnummer |
74198090 |
Produktaufbau
| Für armierte Kabel |
Nein |
| Glasfaserverstärkt |
Nein |
| Anzahl der Leitungseinführungen |
1 pc. |
| Mit Biegeschutz |
Nein |
| Kabelverschraubungsdesign |
gerade |
| Gesamtlänge |
48 mm |
| Gewindeart |
metrisch |
| Gewindegröße |
M 40 |
| Gewindesteigung |
1,5 |
| Gewindelänge |
9 mm |
| Gewindenorm |
DIN EN 60423 |
| Schlüsselweite 1 |
45 mm |
| Schlüsselweite 2 |
45 mm |
| Sechskant Eckmaß |
49,5 mm |
| Min. Flachkabelbreite |
18 mm |
| Max. Flachkabelbreite |
28 mm |
| Min. Flachkabelhöhe |
3 mm |
| Max. Flachkabelhöhe |
9 mm |
| EMV Abschirmung |
Nein |
| Material Einsatz |
Polyamid |
| Dichtungsart |
Flachdichtung |
| Gewindeseitiges Dichtelement |
O-Ring |
| Kabelseitiges Dichtelement |
Flachdichtung |
| Material O-Ring |
Acrylnitril-Butadien-Kautschuk |
| Material O-Ring Kurzform |
NBR |
| Material Dichtung |
Acrylnitril-Butadien-Kautschuk |
| Material Körper |
Messing |
| Material Körper Kurzform |
CuZn |
| Oberflächenschutz |
vernickelt |
| Farbe |
metall |
Produkteigenschaften
| IP-Schutzart |
IP 68 – 5 bar (30 min) |
| Einsatz im Ex-Bereich |
Nein |
| Temperatur (min.) |
-20 °C |
| Temperatur (max.) |
100 °C |
| Flammwidrig |
Nein |
| UV-beständig |
Ja |
| Chemisch beständig |
Ja |
| Säurebeständig |
Nein |
| Korrosionsbeständig |
Ja |
| Halogenfrei |
Ja |
| Ölbeständig |
Ja |
| Bleifrei |
Nein |
| Schlagfest |
Ja |
| Vibrationsschutz |
Ja |
| Zugentlastung |
Ja |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| UL recognized |
Nein |
| UL listed |
Nein |
| cUR recognized |
Nein |
| cUL listed |
Nein |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| Für Ex-Zone Gas |
ohne |
| Für Ex-Zone Staub |
ohne |
| GGVS zertifiziert |
Nein |
| DNV zertifiziert |
Nein |
| Brandschutz-geprüft für Schienenfahrzeuge |
Nein |
| Ecolab zertifiziert |
Nein |
| NSF zertifiziert |
Nein |
| FDA zertifiziert |
Nein |
| EHEDG zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Flat cable gland; M 40; Flat cable width (min./max.)18 – 28 mm; Flat cable height (min./max.)3 – 9 mm; Brass Nickel-plated; Halogen-free; UV-resistant; IP 68 – 5 bar (30 min)
Benefits
- Particularly effective cable sealing thanks to the innovative sealing insert, especially for flat cables (protection class IP 68 (5 bar)).
- Gentle cable clamping due to high elasticity of the sealing insert material.
- Evenly distributed power across the cable enables high strain relief.
- Large, variable clamping range for various flat cable dimensions (width/height).
- Halogen-free materials make the product suitable for use in public areas.
Applications
- For sealing and strain relieving cable insertion into a housing.
- For use with flat cables (angled or round cable contours).
- Can be used in dry and damp environments.
- Withstands high mechanical stress.
- Suitable for outdoor use.
Technical specifications
General information
| Brand |
SKINTOP® |
| Product type |
Flat cable gland |
| Delivery with lock nut |
No |
| Delivery with O-ring |
Yes |
| Weight |
0.174 kg |
| Packaging type |
Bag |
| Delivery Unit |
5 |
| customs code |
74198090 |
Product design
| For armoured cables |
No |
| Glass fibre-reinforced |
No |
| Number of cable entries |
1 pc. |
| With bending protection |
No |
| Cable gland design |
Straight |
| Total length |
48 mm |
| Thread type |
Metric |
| Thread size |
M 40 |
| Thread increase |
1,5 |
| Thread length |
9 mm |
| Thread standard |
DIN EN 60423 |
| Spanner size 1 |
45 mm |
| Spanner size 2 |
45 mm |
| Hexagon corner dimensions |
49.5 mm |
| Flat cable width (min.) |
18 mm |
| Flat cable width (max.) |
28 mm |
| Min. flat cable height |
3 mm |
| Flat cable height (max.) |
9 mm |
| EMC shielding |
No |
| Insert material |
Polyamide |
| Seal type |
Flat seal |
| Thread-side sealing element |
O-ring |
| Cable-side sealing element |
Flat seal |
| O-ring material |
Acrylonitrile butadiene rubber |
| O-ring material, short form |
NBR |
| Sealing material |
Acrylonitrile butadiene rubber |
| Body material |
Brass |
| Body material, short form |
CuZn |
| Surface protection |
Nickel-plated |
| Colour |
metal |
Product features
| IP protection rating |
IP 68 – 5 bar (30 min) |
| For use in hazardous areas |
No |
| Temperature (min.) |
-20 °C |
| Temperature (max.) |
100 °C |
| Flame-retardant |
No |
| UV-resistant |
Yes |
| Chemical resistant |
Yes |
| Acid-resistant |
No |
| Corrosion-resistant |
Yes |
| Halogen-free |
Yes |
| Oil-resistant |
Yes |
| Lead-free |
No |
| Impact-resistant |
Yes |
| Vibration protection |
Yes |
| Strain relief |
Yes |
Certifications and standards
| CE marking |
Yes |
| UL recognized |
No |
| UL listed |
No |
| cUR recognised |
No |
| cUL listed |
No |
| CSA certified |
No |
| VDE certified |
No |
| For Ex zone gas |
without |
| For Ex-zone dust |
without |
| GGVS certified |
No |
| DNV-certified |
No |
| Fire protection tested for railway vehicles |
No |
| Ecolab certified |
No |
| NSF certified |
No |
| FDA certified |
No |
| EHEDG certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
