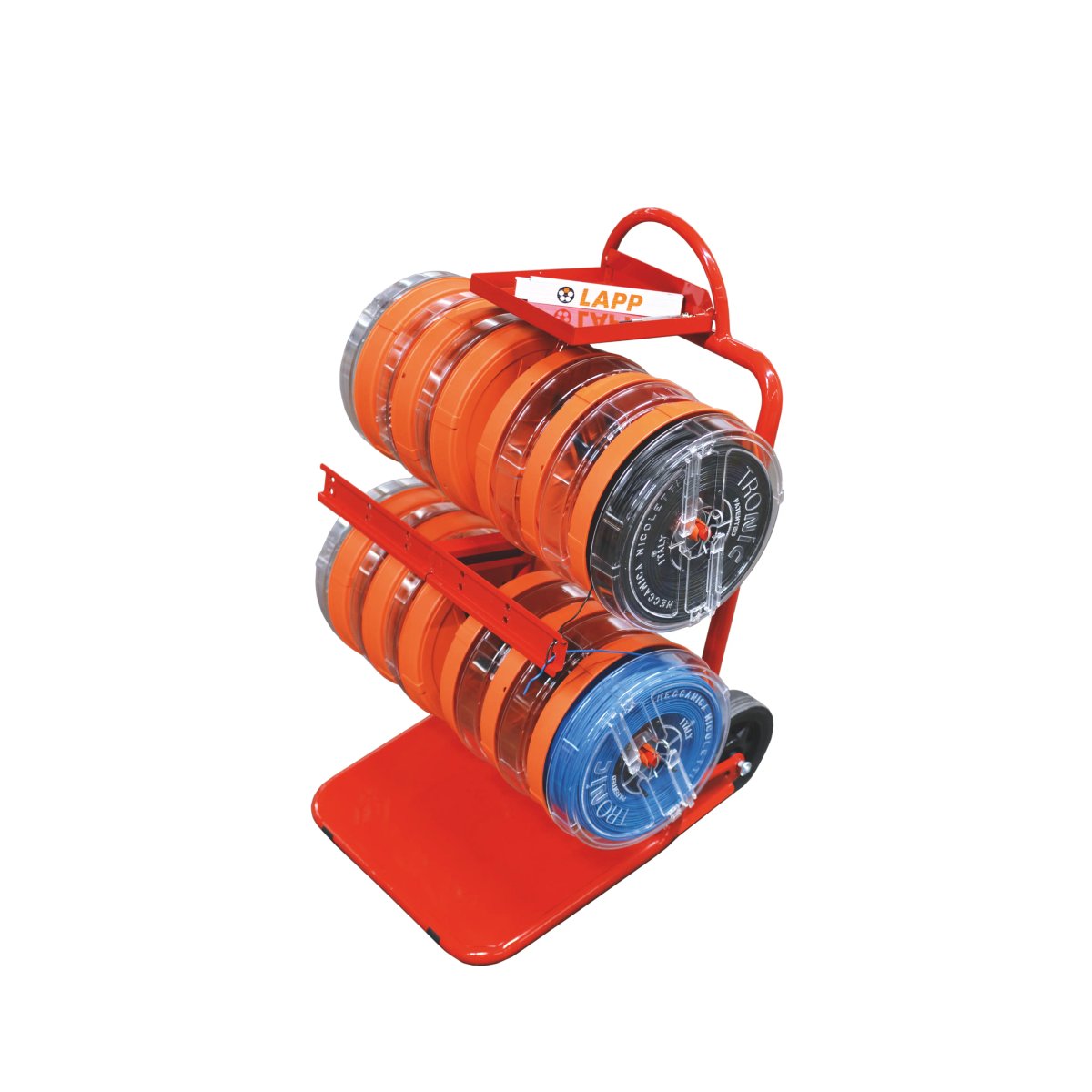

Einzeladerwagen; inklusive 12 TRONIC Boxen; H05V-K , H07V-K , H07V-U; Kapazität Ringe/Spulen: 12
Vorteile
- Erleichtert das Handling und die Lagerung von Einzeladerringen und -spulen und sorgt für einen sauberen und übersichtlichen Arbeitsplatz
- Direkte Materialentnahme von einem breiten Artikelspektrum am Einsatzort sorgt für schnelle und effektive Montageprozesse
- Nutzerfreundliche Lösung mit sehr geringen Rüstzeiten aufgrund der einfachen Wiederbefüllbarkeit
- Einzeladern können durch den waagerechten Abzug ohne Drall / Knick abgerollt werden
- Anbringung von Barcodes ermöglicht die LAPP Kanban-Lösung, weitere Markierungen mit FLEXIMARK® Kennzeichnungslösungen sind ebenfalls möglich
Anwendungsbereiche
- Transportieren, Lagern und Abrollen von Einzeladern
- Mobile Lösungen mit dem Prinzip „Ware zu Mensch /Maschine“
- Überwindung von Treppen und anderen Barrieren mit der Climber-Variante
Produkthinweise
- Die TRONIC Produkte sind ideal auf die LAPP-Einzeladerringe H05V-K, H07V-K und H07V-U (Maxi-Ring) abgestimmt.
- Der TRONIC Einzeladerwagen wird mit den TRONIC Boxen eingesetzt.
- Handels-Produkt, kein LAPP-Produkt.
Technische Daten
Allgemeine Informationen
| Produkttyp | Einzeladerwagen |
|---|---|
| Lieferumfang | inklusive 12 TRONIC Boxen |
| Gewicht | 19 kg |
| Verpackungseinheit (VPE) | 1 |
| Passende Leitung | H05V-K; H07V-K; H07V-U |
| Zolltarifnummer | 84289090 |
Produktaufbau
| Gesamtlänge | 670 mm |
|---|---|
| Gesamtbreite | 610 mm |
| Gesamthöhe | 950 mm |
| Für Kabelaußendurchmesser max. | 10 mm |
| Für Ringdurchmesser (max.) | 295 mm |
| Für Ringinnendurchmesser (min.) | 80 mm |
| Für Ringinnendurchmesser (max.) | 180 mm |
| Für Ringhöhe (max.) | 80 mm |
| Kapazität Ringe/Spulen | 12 |
| Material | Stahl |
| Oberflächenschutz | lackiert |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- Handels-Produkt, kein LAPP-Produkt.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Single core trolley; including 12 TRONIC boxes; H05V-K , H07V-K , H07V-U; Rings/coils capacitance: 12
Benefits
- Easy and mobile handling sand storage of single core Coils and spools and increases occupational safety and tidy workplaces
- Direct bundling of single cores at the operation site leads to efficient assembly
- User-friendly solution because of short setup times due to an easy refill
- No twisting / kinking through horizontal pull
- Mounting of barcodes enables to use kanban solutions , furthermore FLEXIMARK® markings are also possible
Applications
- Transporting, storing and unwinding of single core coils and spools
- All in one compact mobile storage and unwinding solution for the operational site
Product notes
- The TRONIC products are ideal for the LAPP single core rings H05V-K, H07V-K and H07V-U (Maxi-Ring).
- The TRONIC single core trolley is used with the TRONIC boxes.
- Trade product, not a LAPP product.
Technical specifications
General information
| Product type | Single core trolley |
|---|---|
| Scope of delivery | including 12 TRONIC boxes |
| Weight | 19 kg |
| Delivery Unit | 1 |
| Suitable cable | H05V-K; H07V-K; H07V-U |
| customs code | 84289090 |
Product design
| Total length | 670 mm |
|---|---|
| Overall width | 610 mm |
| Overall height | 950 mm |
| For max. cable outer diameter | 10 mm |
| For ring diameter (max.) | 295 mm |
| For ring inner diameter (min.) | 80 mm |
| For ring inner diameter (max.) | 180 mm |
| For ring height (max.) | 80 mm |
| Rings/coils capacitance | 12 |
| Material | Steel |
| Surface protection | Painted |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
- Trade product, not a LAPP product.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
