Datenleitung Niederfrequenz; 2X2X24 AWG; PVC; Geschirmt; UL listed; flexibel
Vorteile
- Gesamtschirm minimiert elektrische Störeinflüsse
- Kostensparende, einfache Installation durch Verzicht auf geschlossene Kabelsysteme (geeignet für offene Verlegung)
- Entkopplung von Stromkreisen durch TP-Aufbau (Über- und Nebensprecheffekte)
- Breite Einsatzmöglichkeit durch mehrfache Zertifizierungen
Anwendungsbereiche
- In den USA auf Basis CMG, PLTC oder ITC direkte Verlegung auf Pritsche, in Kombination mit -ER (Exposed Run) für ungeschützte Übergangssektionen von je max. 1,8 m Länge
- Für den nordamerikanischen Markt
- Direkte Erdverlegung bei Leiternennquerschnitt 18 AWG in den USA dank DIRECT BURIAL-Zulassung
- Torsionsbeständig bis ±150 °/m im Drip Loop von Windkraftanlagen
- Steuer- und Signalleitungen für interne und externe Verkabelung
Technische Daten
Allgemeine Informationen
| Marke |
UNITRONIC® |
| Produkttyp |
Datenleitung Niederfrequenz |
| Gewicht |
59 kg/km |
| Kupferzahl |
25.5 kg/km |
| Industrie Segment |
Landmaschinen; Medizintechnik & Pharma |
| Zolltarifnummer |
85444993 |
Elektrische Kennwerte
| Bemessungsspannung |
300 V AC rms nach UL/CSA |
| Prüfspannung |
1.5 kV |
Produktaufbau
| Li-Litzen-Leitungen |
LiYCY (TP) |
| Leitungsabmessung |
2X2X24 AWG |
| Leiternennquerschnitt (metrisch) |
0,24 mm² |
| Leiternennquerschnitt (AWG) |
24 AWG |
| Führender Leiterquerschnitt |
AWG |
| Leitermaterial |
verzinntes Kupfer |
| Leiteraufbau |
feindrähtig |
| Einschließlich Schutzleiter |
Nein |
| Anzahl Paare |
2 |
| Verseilart |
Lagenverseilung |
| Geschirmt |
Ja |
| Art des Gesamtschirm |
verzinntes Kupfergeflecht |
| Nennaussendurchmesser |
6,5 mm |
| Leitungsform |
rund |
| Grundmaterial der Aderisolation |
Polyvinylchlorid |
| Grundmaterial der Aderisolation, Kurzform |
PVC |
| Grundmaterial des Außenmantels |
Polyvinylchlorid |
| Grundmaterial des Außenmantels, Kurzform |
PVC |
| Außenmantelfarbe |
grau |
| Aderidentifizierung |
Farben |
Produkteigenschaften
| Einsatzgebiet |
flexibel; feste Verlegung |
| Für Torsionsbelastung |
Ja |
| Minimaler Biegeradius, festverlegt |
6 x Außendurchmesser |
| Minimaler Biegeradius in mm, festverlegt |
39 mm |
| Temperatur, fest verlegt |
-40 °C bis 105 °C max. Leitertemperatur |
| Temperatur, fest verlegt max |
105 °C |
| Temperatur, fest verlegt min |
-40 °C |
| Temperatur, gelegentlich bewegt |
-25 °C bis 105 °C max. Leitertemperatur |
| Temperatur, gelegentlich bewegt max |
105 °C |
| Temperatur, gelegentlich bewegt min |
-25 °C |
| Flammwidrig |
Nein |
| UV-beständig |
Ja |
| UV-beständig nach |
UL sunlight resistant |
| Halogenfrei |
Nein |
| Ölbeständig |
Ja |
| LABS-frei |
Nein |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| EAC zertifiziert |
Ja |
| EAC Zertifizierungsnummer |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| UL recognized |
Ja |
| UL AWM Zertifizierung |
2464 nach UL 758 (e-file number: E100338) |
| UL listed |
Ja |
| UL Zertifizierung |
UL CMG nach UL 444 (e-file number: E130334); UL ITC nach UL 2250 (e-file number: E196134); UL DIR BUR nach UL 13 (e-file number: E216027) |
| cUR recognized |
Nein |
| cUL listed |
Ja |
| cUL Zertifizierung |
cUL CMG nach CSA C22.2 No. 214 (e-file number: E130334) |
| CSA zertifiziert |
Ja |
| CSA Zertifizierung |
AWM I A nach CSA C22.2 No. 210; AWM I B nach CSA C22.2 No. 210; AWM II A nach CSA C22.2 No. 210; AWM II B nach CSA C22.2 No. 210 |
| VDE zertifiziert |
Nein |
| Flammwidrigkeit nach UN/ECE-R118 getestet |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Low-frequency data cable; 2X2X24 AWG; PVC; Shielded; UL listed; Flexible
Benefits
- Overall braid minimises electrical interference
- Cost-saving, easy installation due to omission of closed raceways (suitable for open wiring)
- Decoupling of circuits by means of twisted-pair (TP) design (crosstalk effects)
- Wide application range due to multiple certifications
Applications
- On the basis of CMG, PLTC or ITC direct laying on cable tray in the USA, in conjunction with -ER (Exposed Run) for unprotected transition sections with a length of not more than 6 ft. each
- For the North American market
- Thanks to the DIRECT BURIAL approval, direct burial of versions with the nominal conductor cross-section 18 AWG in the USA
- Torsion resistant up to ±150 °/m for the drip loop of wind turbine generators
- Control and signal cables for internal and external wiring
Technical specifications
General information
| Brand |
UNITRONIC® |
| Product type |
Low-frequency data cable |
| Weight |
59 kg/km |
| Copper index |
25.5 kg/km |
| Industry segment |
Agricultural & Farm Machinery; Healthcare & Pharma |
| customs code |
85444993 |
Electrical parameters
| Rated voltage |
300 V AC rms according to UL/CSA |
| Test voltage |
1.5 kV |
Product design
| Li-stranded cables |
LiYCY (TP) |
| Cable dimensions |
2X2X24 AWG |
| Nominal conductor cross-section (metric) |
0.24 mm² |
| Nominal conductor cross-section (AWG) |
24 AWG |
| Leading conductor cross-section |
AWG |
| Conductor material |
Tin-plated copper |
| Conductor design |
fine-wire |
| Including protective earth |
No |
| Number of pairs |
2 |
| Stranding type |
Layered stranding |
| Shielded |
Yes |
| Type of overall screening |
Tin-plated copper braiding |
| Nominal outer diameter |
6.5 mm |
| Cable shape |
Round |
| Core insulation basic material |
Polyvinylchloride |
| Core insulation basic material, short form |
PVC |
| Basic material of outer sheath |
Polyvinylchloride |
| Basic material of outer sheath, short form |
PVC |
| Outer sheath colour |
grey |
| Core identification |
Colours |
Product features
| Application area |
Flexible; Fixed installation |
| For torsional load |
Yes |
| Minimum bending radius, stationary |
6 x outer diameter |
| Minimum bending radius in mm, fixed installation |
39 mm |
| Temperature, fixed installation |
-40 °C to 105 °C max. conductor temperature |
| Temperature, fixed installation max |
105 °C |
| Temperature, fixed installation min |
-40 °C |
| max. conductor temperature, occasionally moved |
-25 °C to 105 °C max. conductor temperature |
| Temperature, occasionally moved max |
105 °C |
| Temperature, occasionally moved min |
-25 °C |
| Flame-retardant |
No |
| UV-resistant |
Yes |
| UV-resistant according to |
UL sunlight resistant |
| Halogen-free |
No |
| Oil-resistant |
Yes |
| PWIS-free |
No |
Certifications and standards
| CE marking |
Yes |
| EAC-certified |
Yes |
| EAC certification number |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| UL recognized |
Yes |
| UL AWM certification |
2464 according to UL 758 (e-file number: E100338) |
| UL listed |
Yes |
| UL certification |
UL CMG according to UL 444 (e-file number: E130334); UL ITC according to UL 2250 (e-file number: E196134); UL DIR BUR according to UL 13 (e-file number: E216027) |
| cUR recognised |
No |
| cUL listed |
Yes |
| cUL certification |
cUL CMG according to CSA C22.2 No. 214 (e-file number: E130334) |
| CSA certified |
Yes |
| CSA certification |
AWM I A according to CSA C22.2 No. 210; AWM I B according to CSA C22.2 No. 210; AWM II A according to CSA C22.2 No. 210; AWM II B according to CSA C22.2 No. 210 |
| VDE certified |
No |
| Flame retardance tested according to UN/ECE-R118 |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.

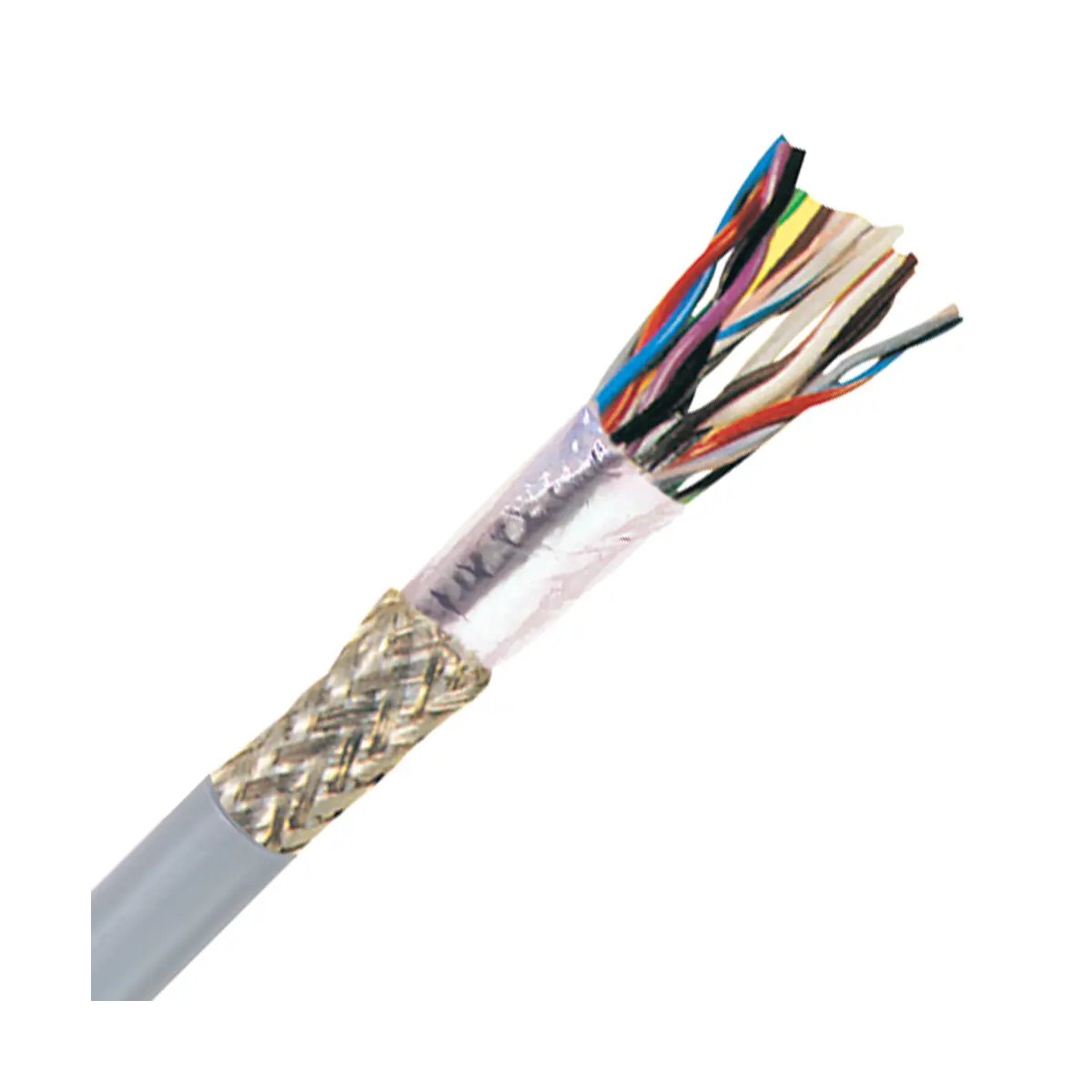

- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
