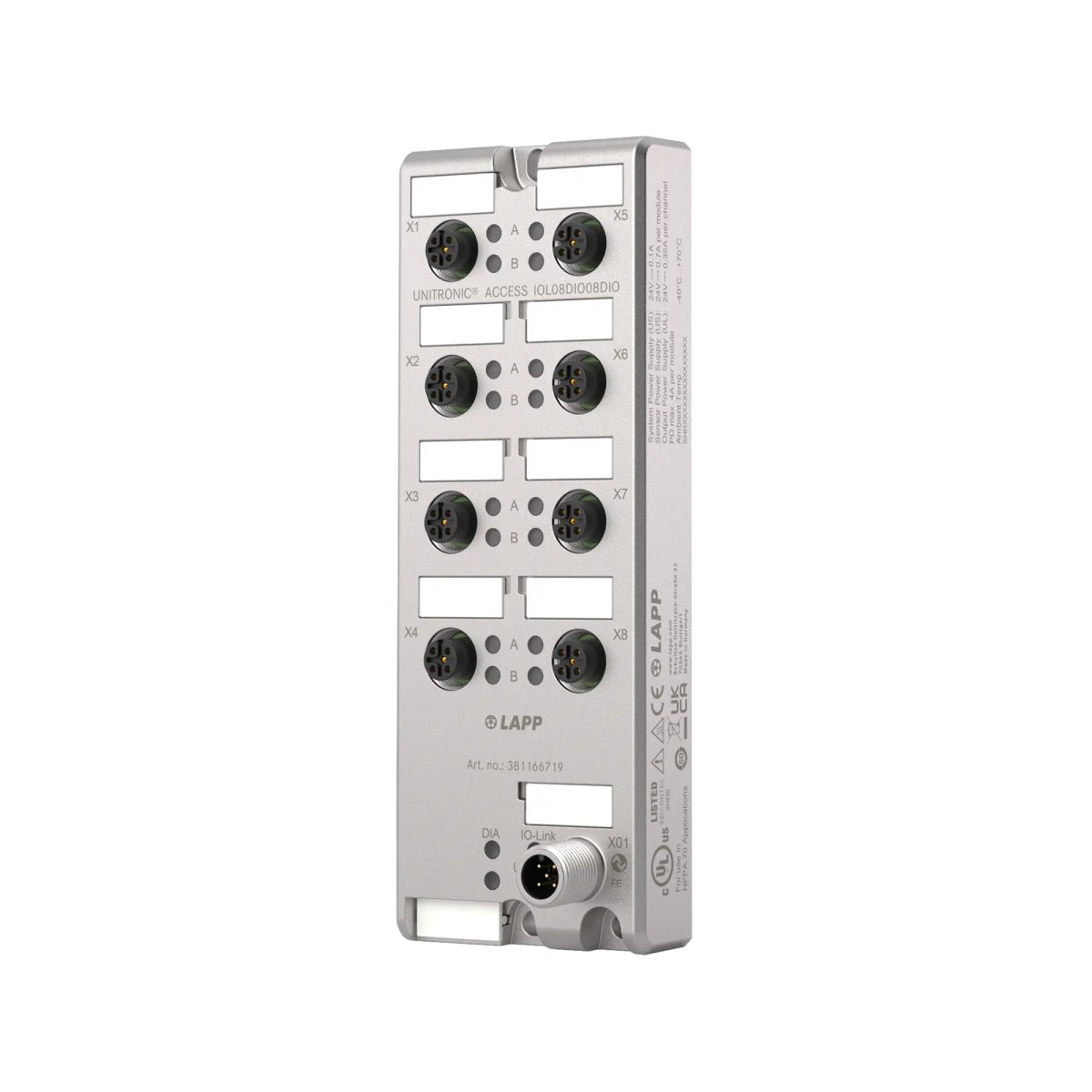

Remote I/O Gerät; Schnittstellen: 8xM 12
Vorteile
- IO-Link-Technologie erlaubt eine erweiterte Diagnose von Sensoren und Aktoren durch bidirektionale Kommunikation, wie z. B. die Fernwartung von Geräten.
- Vereinfachte Inbetriebnahme und Austausch von IO-Link-Geräten dank automatischer Konfiguration und Plug-and-Play.
- Weltweit standardisierte IO-Link-Technologie unterstützt alle gängigen Kommunikationsprotokolle.
- Die Energieversorgung erfolgt über den IO-Link Master und erfordert keine separate Verkabelung und Netzteile, was Kosten spart.
- Digitale Signalübertragung erlaubt Verwendung von ungeschirmten Standardleitungen.
- Besonders geeignet für raue Umgebungen dank Schutzart IP 67.
- Schutzart IP 69K erlaubt Einsatz von Hochdruckreinigern.
Anwendungsbereiche
- Zum Anschluss von digitalen Sensoren und Aktoren an einen IO-Link Master.
- Zur dezentralen Verwendung in der Feldebene, außerhalb des Schaltschranks.
- Zur Verwendung mit UNITRONIC® SENSOR M12-Leitungen.
- Metallgehäuse ist beständig gegenüber Schweißspritzern.
- Für Einsatztemperaturen von ‑40 °C bis +70 °C.
Technische Daten
Allgemeine Informationen
| Marke |
UNITRONIC® |
| Produkttyp |
Remote I/O Gerät |
| Lieferumfang |
4 x Schutzkappen M12 Schwarz; 15 x Kennzeichnungsschild |
| Gewicht |
0.38 kg |
| Montageart |
Direktmontage; schrauben |
| gültiges Feldbus oder Ethernet System |
I/O-Link |
| Zolltarifnummer |
85444993 |
Elektrische Kennwerte
| Nennbetriebsspannung |
24 V |
Produktaufbau
| Direktmontage möglich |
Ja |
| Statusanzeige |
Ja |
| Gesamtlänge |
159 mm |
| Gesamtbreite |
60 mm |
| Gesamthöhe |
31 mm |
| EMV Abschirmung |
Ja |
| Basismaterial Gehäuse |
Zinklegierung |
| Basismaterial Gehäuse Kurzform |
Zn |
| Beschichtung Gehäuse |
vernickelt |
| Beschichtung Gehäuse Kurzform |
Ni |
| Material Dichtung |
Fluorkautschuk |
| Gehäusefarbe |
silber |
| Schnittstellen |
Kupfer |
| Schnittstellen (Kupfer) |
8 x M 12 (A-kodiert); 1 x M 12 (A-kodiert) |
| Anzahl Ports |
8 |
Produkteigenschaften
| IP-Schutzart |
IP 67; IP 69K |
| Einsatz im Ex-Bereich |
Nein |
| Temperatur bei Lagerung min. |
-40 °C |
| Temperatur bei Lagerung max. |
70 °C |
| Betriebstemperatur min. |
-40 °C |
| Betriebstemperatur max. |
70 °C |
| Flammwidrig |
Ja |
| Vibrationsschutz |
Ja |
| Sicherheit-Normen |
UL61010 |
| EMV nach |
IEC 61000-4-2 ESD: Kontakt: 6 kV / Luft: 8 kV; IEC 61000-4-3 EM-Felder: 80 MHz bis 2 GHz: 10 V/m; EC 61000-4-4 Burst: Power: 2 kV / Signal: 1 kV; IEC 61000-4-5 Surge: Power: 1 kV / Signal: 1 kV; IEC 61000-4-6 Induzierte HF-Felder: 10 V (150 kHz – 80 MHz) |
| Datenrate |
100 Mbit/s |
| MTBF |
5.528.252 |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| UL recognized |
Nein |
| UL listed |
Ja |
| cUR recognized |
Nein |
| cUL listed |
Ja |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| TÜV zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Remote I/O device; Interfaces: 8xM 12
Benefits
- IO-Link technology allows extended diagnostics of sensors and actuators through bidirectional communication, e.g. remote maintenance of devices.
- Simplified commissioning and replacement of IO-Link devices thanks to automatic configuration and plug-and-play.
- Globally standardised IO-Link technology supports all common communication protocols.
- The power supply is provided via the IO-Link Master and does not require separate cabling and power supply units, which saves costs.
- Digital signal transmission allows the use of unscreened standard cables.
- Particularly suitable for harsh environments thanks to protection class IP 67.
- Protection class IP 69K allows the use of high-pressure cleaners.
Applications
- For connecting digital sensors and actuators to an IO-Link Master.
- For decentralised use at field level, outside of control cabinets.
- For use with UNITRONIC® SENSOR M12 cables.
- Metal housing is resistant to welding spatter.
- For operating temperatures from -40°C to +70°C.
Technical specifications
General information
| Brand |
UNITRONIC® |
| Product type |
Remote I/O device |
| Scope of delivery |
4 x protective caps M12 black; 15 x labelling plate |
| Weight |
0.38 kg |
| Installation type |
Direct assembly; screw |
| valid fieldbus or Ethernet system |
I/O-Link |
| customs code |
85444993 |
Electrical parameters
| Nominal operating voltage |
24 V |
Product design
| Direct assembly possible |
Yes |
| Status display |
Yes |
| Total length |
159 mm |
| Overall width |
60 mm |
| Overall height |
31 mm |
| EMC shielding |
Yes |
| Housing base material |
Zinc alloy |
| Housing base material, short form |
Zn |
| Housing coating |
Nickel-plated |
| Housing coating, short form |
Ni |
| Sealing material |
Fluorinated rubber |
| Housing colour |
silver |
| Interfaces |
Copper |
| Interfaces (copper) |
8 x M 12 (A-coded); 1 x M 12 (A-coded) |
| Number of ports |
8 |
Product features
| IP protection rating |
IP 67; IP 69K |
| For use in hazardous areas |
No |
| Storage temperature min. |
-40 °C |
| Max. storage temperature |
70 °C |
| Operating temperature min. |
-40 °C |
| Operating temperature max. |
70 °C |
| Flame-retardant |
Yes |
| Vibration protection |
Yes |
| Safety standards |
UL61010 |
| EMC according to |
IEC 61000-4-2 ESD: Kontakt: 6 kV / Luft: 8 kV; IEC 61000-4-3 EM-Felder: 80 MHz bis 2 GHz: 10 V/m; EC 61000-4-4 Burst: Power: 2 kV / Signal: 1 kV; IEC 61000-4-5 Surge: Power: 1 kV / Signal: 1 kV; IEC 61000-4-6 Induzierte HF-Felder: 10 V (150 kHz – 80 MHz) |
| Data transmission rate |
100 Mbit/s |
| MTBF |
5,528,252 |
Certifications and standards
| CE marking |
Yes |
| UL recognized |
No |
| UL listed |
Yes |
| cUR recognised |
No |
| cUL listed |
Yes |
| CSA certified |
No |
| VDE certified |
No |
| TÜV certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
