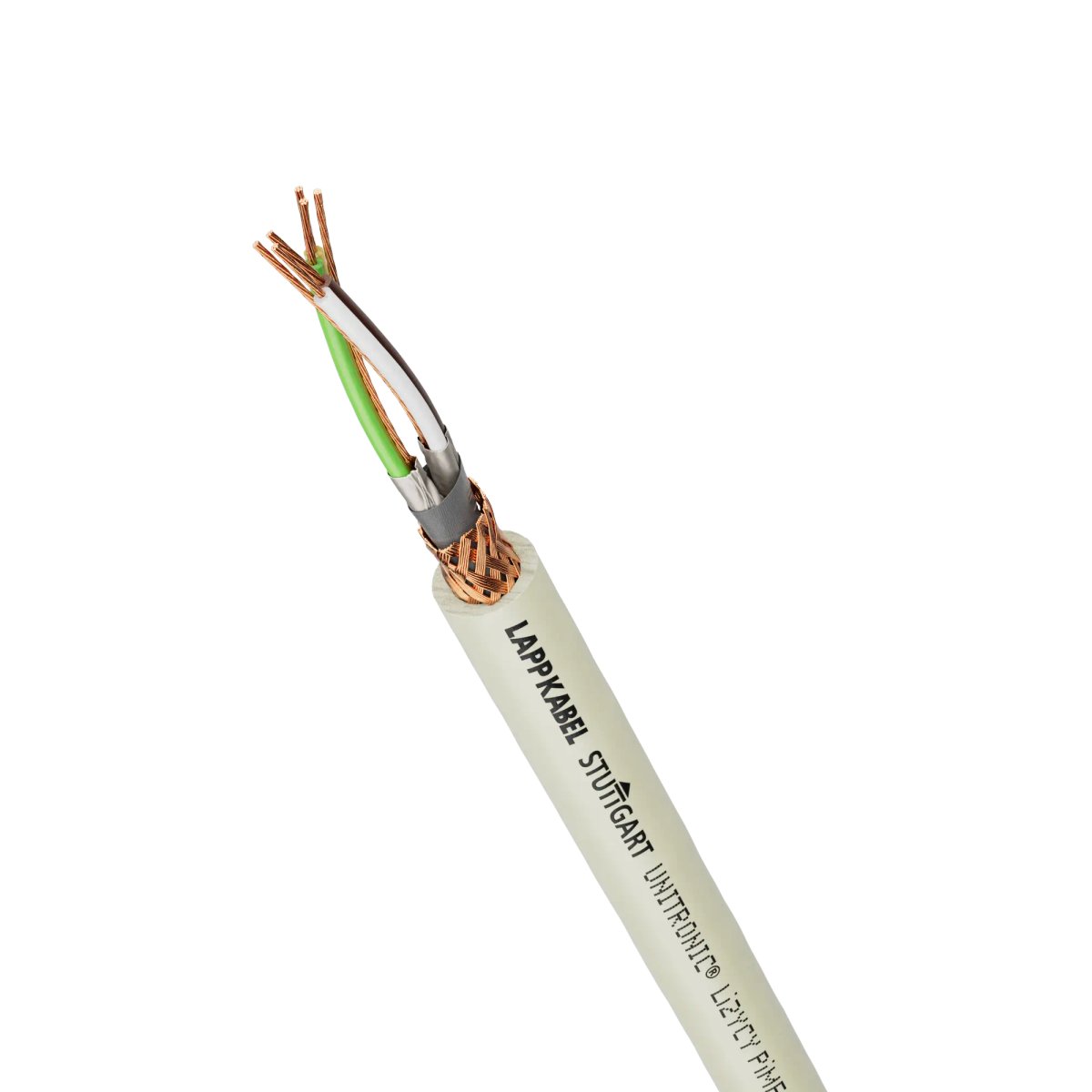

Datenleitung Niederfrequenz; 8X2X0.5; Ader-Farbcode: DIN 47100; PVC; Geschirmt; flexibel
Vorteile
- Kapazitätsarme Aderisolation für lange Übertragungswege.
- Datenübertragungsraten bis 10 Mbit/s möglich.
- Idealer Schutz vor elektromagnetischer Störung durch doppelte Schirmung: einzeln geschirmte Aderpaare mittels aluminiumkaschierter Folie und Kupfer-Beilauflitze für die Schirmkontaktierung (PiMF) sowie zusätzliches Kupferabschirmgeflecht als Gesamtschirm für die Leitung.
- Durch die Paarverseilung (TP, Twisted Pair) mit kurzen Schlaglängen sind die Leiterkreise gut entkoppelt.
- Erlaubt lötfreien Leiteranschluss durch Schneidklemmtechnik oder Maxi-Termi-Point-Technik.
- Mit robustem, flexiblem und widerstandsfähigem PVC-Außenmantel.
- Klassifiziertes Brandverhalten gemäß EU-Richtlinie 305/2011 (BauPVO/CPR) mit Artikelnummer-Auswahl auf der LAPP-Website.
- Mit 7-drähtigem oder feindrähtigem Leiteraufbau erhältlich.
Anwendungsbereiche
- Universell einsetzbar an Maschinenschnittstellen für viele Anwendungen zur Daten- und Signalübertragung im Niederfrequenzbereich.
- Für die Verwendung in Steuer-, Regelungs- und Messstromkreisen.
- Speziell bei erhöhten Anforderungen an die Nah- und Nebensprechdämpfung.
- Speziell für Umgebungen, in denen elektromagnetische Verträglichkeit (EMV) gefordert ist.
- Zur festen Verlegung und gelegentlichen Bewegung.
- Einsetzbar in trockenen und feuchten Räumen.
Technische Daten
Allgemeine Informationen
| Marke |
UNITRONIC® |
| Produkttyp |
Datenleitung Niederfrequenz |
| Gewicht |
271 kg/km |
| Kupferzahl |
153 kg/km |
| Zolltarifnummer |
85444993 |
Elektrische Kennwerte
| Prüfspannung Ader/Ader |
2 kV |
| Prüfspannung Ader/Schirm |
1 kV |
| Max. Leiterwiderstand bei 20 °C |
36 Ω/km |
| Betriebskapazität Ader/Ader (800Hz), ca. |
59 nF/km |
| Betriebskapazität Ader/Schirm (800Hz), ca |
91 nF/km |
| Induktivität (800Hz), ca. |
0,755 mH/km |
Produktaufbau
| Li-Litzen-Leitungen |
Li2YCY |
| Leitungsabmessung |
8X2X0.5 |
| Leiternennquerschnitt (metrisch) |
0,5 mm² |
| Leitermaterial |
blankes Kupfer |
| Leiteraufbau |
7-drähtig |
| Einschließlich Schutzleiter |
Nein |
| Anzahl Paare |
8 |
| Art der Paarschirmung |
alukaschierte Kunststofffolie |
| Verseilart |
Lagenverseilung |
| Geschirmt |
Ja |
| Art des Gesamtschirm |
Kupfergeflecht |
| Bewicklung über Schirm |
beschichtetes Aluminiumband |
| Nennaussendurchmesser |
14,5 mm |
| Leitungsform |
rund |
| Grundmaterial der Aderisolation |
Polyethylen |
| Grundmaterial der Aderisolation, Kurzform |
PE |
| Grundmaterial des Außenmantels |
Polyvinylchlorid |
| Grundmaterial des Außenmantels, Kurzform |
PVC |
| Mit verstärktem Außenmantel |
Ja |
| Außenmantelfarbe |
grau |
| Aderidentifizierung |
Sonstiges |
| Ader Farbcode |
DIN 47100 |
Produkteigenschaften
| Einsatzgebiet |
flexibel; feste Verlegung |
| Minimaler Biegeradius, festverlegt |
10 x Außendurchmesser |
| Minimaler Biegeradius in mm, festverlegt |
145 mm |
| Minimaler Biegeradius, gelegentlich bewegt |
20 x Außendurchmesser |
| Minimaler Biegeradius in mm, gelegentlich bewegt |
290 mm |
| Temperatur, fest verlegt |
-40 °C bis 80 °C max. Leitertemperatur |
| Temperatur, fest verlegt max |
80 °C |
| Temperatur, fest verlegt min |
-40 °C |
| Temperatur, gelegentlich bewegt |
-5 °C bis 70 °C max. Leitertemperatur |
| Temperatur, gelegentlich bewegt max |
70 °C |
| Temperatur, gelegentlich bewegt min |
-5 °C |
| Flammwidrig |
Ja |
| Flammwidrigkeit nach |
IEC 60332-1-2 |
| UV-beständig |
Nein |
| Halogenfrei |
Nein |
| Ölbeständig |
Nein |
| LABS-frei |
Ja |
| LABS-frei nach |
VDMA 24364-B2-L |
| Kapazitätsarm |
Ja |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| EAC zertifiziert |
Ja |
| EAC Zertifizierungsnummer |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| VDE zertifiziert |
Nein |
| Flammwidrigkeit nach UN/ECE-R118 getestet |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Induktivität und Betriebskapazität sind weder definierte noch kontrollierte elektrische Parameter. Die angegebenen Werte wurden durch Berechnung ermittelt und können aufgrund von Toleranzen abweichen.
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- Die Abwesenheit von LABS-Rohstoffen schützt nicht vor dem potenziellen Risiko einer Kontamination mit lackbenetzungsstörenden Substanzen bei der späteren Handhabung des Produkts/der Produkte während des Transports, der Lagerung oder der Weiterverarbeitung nach der Lieferung.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Low-frequency data cable; 8X2X0.5; Conductor colour code: DIN 47100; PVC; Shielded; Flexible
Benefits
- Low-capacitance core insulation for long transmission paths.
- Data transmission rates of up to 10 Mbit/s possible.
- Ideal protection against electromagnetic interference thanks to double shielding: individually shielded wire pairs using aluminium-laminated foil and copper drain wire for the shield contact (PiMF), as well as an additional copper stranded shielding acting as an overall shield for the cable.
- The conductor circuits are well decoupled thanks to the twin cabling (TP, Twisted Pair) with short lay lengths.
- Allows solderless conductor connection using insulation displacement technology or Maxi-Termi-Point technology.
- With robust, flexible and resistant PVC outer sheath.
- Classified fire behaviour according to EU Directive 305/2011 (BauPVO/CPR) with article number selection on the LAPP website.
- Available with a 7-strand or fine-wire conductor construction.
Applications
- Can be used universally at machine interfaces for many applications for data and signal transmission in the low-frequency range.
- For use in control, regulation and measurement circuits.
- Particularly where there are higher requirements for near-field and off-axis attenuation.
- Especially for environments where electromagnetic compatibility (EMC) is required.
- For fixed installation and occasional movement.
- Can be used in dry and damp spaces.
Technical specifications
General information
| Brand |
UNITRONIC® |
| Product type |
Low-frequency data cable |
| Weight |
271 kg/km |
| Copper index |
153 kg/km |
| customs code |
85444993 |
Electrical parameters
| Test voltage core/core |
2 kV |
| Test voltage core/screening |
1 kV |
| Max. conductor resistance at 20°C |
36 Ω/km |
| Conductor/conductor operating capacitance (800Hz), approx. |
59 nF/km |
| Conductor/shielding operating capacitance (800Hz), approx. |
91 nF/km |
| Inductance (800 Hz), approx. |
0.755 mH/km |
Product design
| Li-stranded cables |
Li2YCY |
| Cable dimensions |
8X2X0.5 |
| Nominal conductor cross-section (metric) |
0.5 mm² |
| Conductor material |
Bare copper |
| Conductor design |
7-wire |
| Including protective earth |
No |
| Number of pairs |
8 |
| Pair shielding type |
Aluminium-laminated plastic foil |
| Stranding type |
Layered stranding |
| Shielded |
Yes |
| Type of overall screening |
Copper braiding |
| Wrapping over screening |
Coated aluminium tape |
| Nominal outer diameter |
14.5 mm |
| Cable shape |
Round |
| Core insulation basic material |
Polyethylene |
| Core insulation basic material, short form |
PE |
| Basic material of outer sheath |
Polyvinylchloride |
| Basic material of outer sheath, short form |
PVC |
| With reinforced outer sheath |
Yes |
| Outer sheath colour |
grey |
| Core identification |
Other |
| Conductor colour code |
DIN 47100 |
Product features
| Application area |
Flexible; Fixed installation |
| Minimum bending radius, stationary |
10 x outer diameter |
| Minimum bending radius in mm, fixed installation |
145 mm |
| Minimum bending radius, occasionally flexing |
20 x outer diameter |
| Minimum bending radius in mm, occasionally flexing |
290 mm |
| Temperature, fixed installation |
-40 °C to 80 °C max. conductor temperature |
| Temperature, fixed installation max |
80 °C |
| Temperature, fixed installation min |
-40 °C |
| max. conductor temperature, occasionally moved |
-5 °C to 70 °C max. conductor temperature |
| Temperature, occasionally moved max |
70 °C |
| Temperature, occasionally moved min |
-5 °C |
| Flame-retardant |
Yes |
| Flame retardance according to |
IEC 60332-1-2 |
| UV-resistant |
No |
| Halogen-free |
No |
| Oil-resistant |
No |
| PWIS-free |
Yes |
| PWIS-free according to |
VDMA 24364-B2-L |
| Low capacitance |
Yes |
Certifications and standards
| CE marking |
Yes |
| EAC-certified |
Yes |
| EAC certification number |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| VDE certified |
No |
| Flame retardance tested according to UN/ECE-R118 |
No |
Datasheets and certificates
Manufacturer notes
- Inductance and operating capacitance are neither defined nor controlled electrical parameters. The specified values were determined by calculation and may deviate due to tolerances.
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
- The absence of PWIS raw materials does not protect against the potential risk of contamination with substances that interfere with the paint wetting during subsequent handling of the product(s) during transport, storage or further processing after delivery.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
