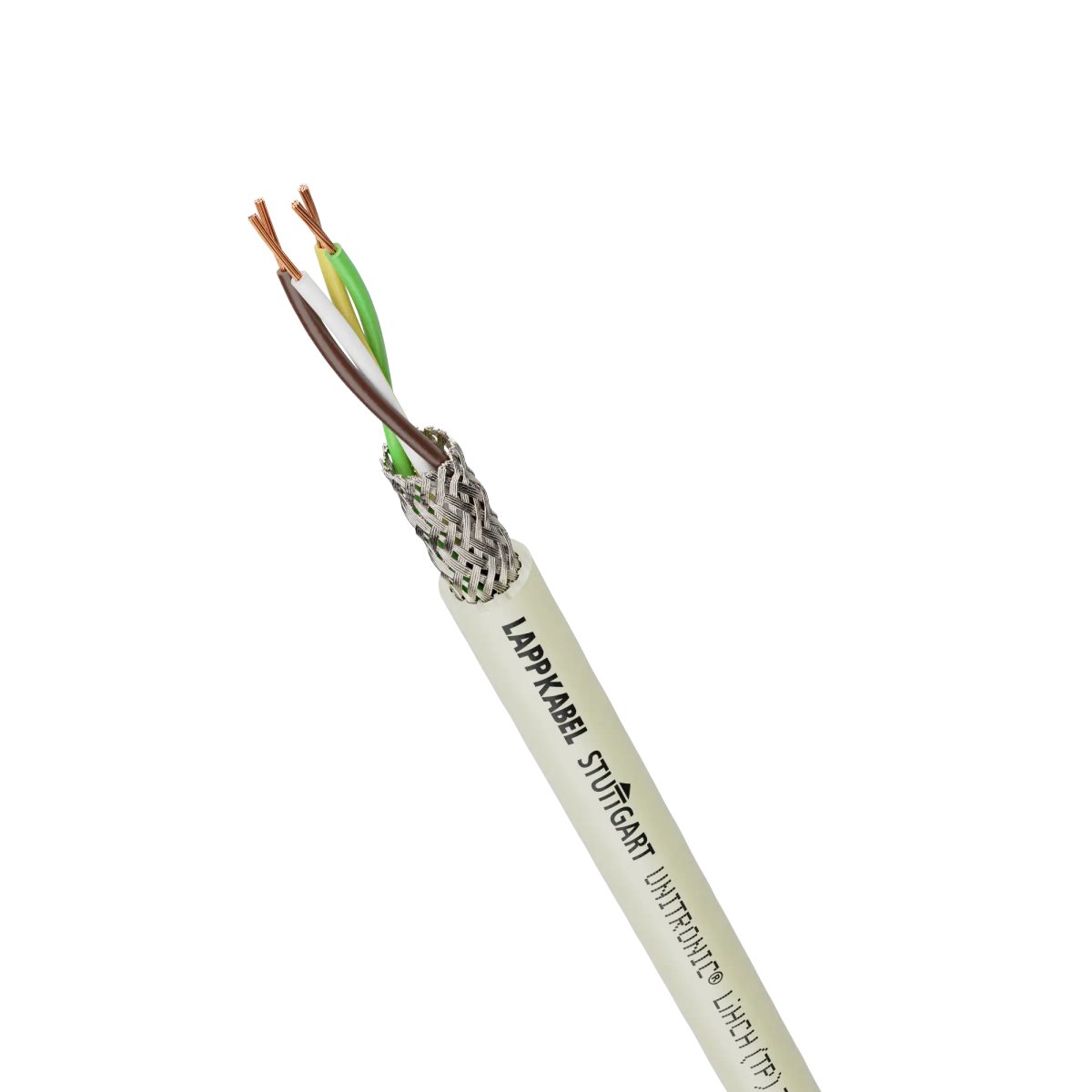

Datenleitung Niederfrequenz; 8X2X0.25; Ader-Farbcode: DIN 47100 ohne Farbwiederholung; Halogenfreie Mischung; Geschirmt; flexibel
Vorteile
- Für den Schutz von Personen und Sachgütern.
- Halogenfreie und hoch flammwidrige Materialien reduzieren die Gefahr von Brandfortleitung, hoher Rauchdichte und toxischen Rauchgasen im Brandfall.
- Durch die Paarverseilung (TP, Twisted Pair) mit kurzen Schlaglängen sind die Leiterkreise gut entkoppelt.
- Idealer Schutz vor elektromagnetischer Störung durch Kupferabschirmgeflecht mit hohem Bedeckungsgrad.
Anwendungsbereiche
- Universell einsetzbar an Maschinenschnittstellen für viele Anwendungen zur Daten- und Signalübertragung im Niederfrequenzbereich.
- Zum Einsatz in öffentlichen Gebäuden,
Verkehrsmitteln und Industrieanlagen, unter Einhaltung besonderer Brandschutzanforderungen.
- Für die Verwendung in Steuer-, Regelungs- und Messstromkreisen.
- Speziell für Umgebungen, in denen elektromagnetische Verträglichkeit (EMV) gefordert ist.
- Zur festen Verlegung und gelegentlichen Bewegung.
- Einsetzbar in trockenen und feuchten Räumen.
Technische Daten
Allgemeine Informationen
| Marke |
UNITRONIC® |
| Produkttyp |
Datenleitung Niederfrequenz |
| Gewicht |
130 kg/km |
| Kupferzahl |
76.9 kg/km |
| Industrie Segment |
Automotive; Schiffbau; Erneuerbare Energien: Solar |
| Zolltarifnummer |
85444995 |
Elektrische Kennwerte
| Prüfspannung |
1.2 kV |
| Max. Leiterwiderstand bei 20 °C |
79 Ω/km |
| Betriebskapazität Ader/Ader (800Hz), ca. |
63 nF/km |
| Betriebskapazität Ader/Schirm (800Hz), ca |
98 nF/km |
| Induktivität (800Hz), ca. |
0,725 mH/km |
Produktaufbau
| Li-Litzen-Leitungen |
LiHCH (TP) |
| Leitungsabmessung |
8X2X0.25 |
| Leiternennquerschnitt (metrisch) |
0,25 mm² |
| Leitermaterial |
blankes Kupfer |
| Leiteraufbau |
feindrähtig |
| Einschließlich Schutzleiter |
Nein |
| Anzahl Paare |
8 |
| Verseilart |
Twisted-pair |
| Geschirmt |
Ja |
| Art des Gesamtschirm |
verzinntes Kupfergeflecht |
| Nennaussendurchmesser |
10,5 mm |
| Leitungsform |
rund |
| Grundmaterial der Aderisolation |
Halogenfreie Mischung |
| Grundmaterial des Außenmantels |
Halogenfreie Mischung |
| Außenmantelfarbe |
grau |
| Aderidentifizierung |
Farben |
| Ader Farbcode |
DIN 47100 ohne Farbwiederholung |
Produkteigenschaften
| Einsatzgebiet |
flexibel; feste Verlegung |
| Minimaler Biegeradius, festverlegt |
6 x Außendurchmesser |
| Minimaler Biegeradius in mm, festverlegt |
63 mm |
| Minimaler Biegeradius, gelegentlich bewegt |
15 x Außendurchmesser |
| Minimaler Biegeradius in mm, gelegentlich bewegt |
157,5 mm |
| Temperatur, fest verlegt |
-30 °C bis 70 °C max. Leitertemperatur |
| Temperatur, fest verlegt max |
70 °C |
| Temperatur, fest verlegt min |
-30 °C |
| Temperatur, gelegentlich bewegt |
-5 °C bis 80 °C max. Leitertemperatur |
| Temperatur, gelegentlich bewegt max |
80 °C |
| Temperatur, gelegentlich bewegt min |
-5 °C |
| Flammwidrig |
Ja |
| Flammwidrigkeit nach |
IEC 60332-1-2 |
| UV-beständig |
Nein |
| Halogenfrei |
Ja |
| Halogenfreiheit nach |
IEC 60754-1 |
| Ölbeständig |
Nein |
| LABS-frei |
Ja |
| LABS-frei nach |
VDMA 24364-B2-L |
| Kapazitätsarm |
Ja |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| EAC zertifiziert |
Ja |
| EAC Zertifizierungsnummer |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| VDE zertifiziert |
Nein |
| CPR Brandklasse |
Eca |
| Flammwidrigkeit nach UN/ECE-R118 getestet |
Ja |
| Brandschutz-geprüft für Schienenfahrzeuge |
Nein |
| Ecolab zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Induktivität und Betriebskapazität sind weder definierte noch kontrollierte elektrische Parameter. Die angegebenen Werte wurden durch Berechnung ermittelt und können aufgrund von Toleranzen abweichen.
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- Die Abwesenheit von LABS-Rohstoffen schützt nicht vor dem potenziellen Risiko einer Kontamination mit lackbenetzungsstörenden Substanzen bei der späteren Handhabung des Produkts/der Produkte während des Transports, der Lagerung oder der Weiterverarbeitung nach der Lieferung.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Low-frequency data cable; 8X2X0.25; Conductor colour code: DIN 47100 without colour repetition; Halogen-free compound; Shielded; Flexible
Benefits
- For the protection of people and property.
- Halogen-free and highly flame retardant materials reduce the risk of flame propagation, high smoke density and toxic smoke in the event of a fire.
- The conductor circuits are well decoupled thanks to the twin cabling (TP, Twisted Pair) with short lay lengths.
- Ideal protection against electromagnetic interference thanks to copper stranded shielding with a high degree of coverage.
Applications
- Can be used universally at machine interfaces for many applications for data and signal transmission in the low-frequency range.
- For use in control, regulation and measurement circuits.
- Especially for environments where electromagnetic compatibility (EMC) is required.
- For fixed installation and occasional movement.
- Can be used in dry and damp spaces.
Technical specifications
General information
| Brand |
UNITRONIC® |
| Product type |
Low-frequency data cable |
| Weight |
130 kg/km |
| Copper index |
76.9 kg/km |
| Industry segment |
Automotive; Ships & boats; Renewable Energy: Solar |
| customs code |
85444995 |
Electrical parameters
| Test voltage |
1.2 kV |
| Max. conductor resistance at 20°C |
79 Ω/km |
| Conductor/conductor operating capacitance (800Hz), approx. |
63 nF/km |
| Conductor/shielding operating capacitance (800Hz), approx. |
98 nF/km |
| Inductance (800 Hz), approx. |
0.725 mH/km |
Product design
| Li-stranded cables |
LiHCH (TP) |
| Cable dimensions |
8X2X0.25 |
| Nominal conductor cross-section (metric) |
0.25 mm² |
| Conductor material |
Bare copper |
| Conductor design |
fine-wire |
| Including protective earth |
No |
| Number of pairs |
8 |
| Stranding type |
Twisted-pair |
| Shielded |
Yes |
| Type of overall screening |
Tin-plated copper braiding |
| Nominal outer diameter |
10.5 mm |
| Cable shape |
Round |
| Core insulation basic material |
Halogen-free compound |
| Basic material of outer sheath |
Halogen-free compound |
| Outer sheath colour |
grey |
| Core identification |
Colours |
| Conductor colour code |
DIN 47100 without colour repetition |
Product features
| Application area |
Flexible; Fixed installation |
| Minimum bending radius, stationary |
6 x outer diameter |
| Minimum bending radius in mm, fixed installation |
63 mm |
| Minimum bending radius, occasionally flexing |
15 x outer diameter |
| Minimum bending radius in mm, occasionally flexing |
157.5 mm |
| Temperature, fixed installation |
-30 °C to 70 °C max. conductor temperature |
| Temperature, fixed installation max |
70 °C |
| Temperature, fixed installation min |
-30 °C |
| max. conductor temperature, occasionally moved |
-5 °C to 80 °C max. conductor temperature |
| Temperature, occasionally moved max |
80 °C |
| Temperature, occasionally moved min |
-5 °C |
| Flame-retardant |
Yes |
| Flame retardance according to |
IEC 60332-1-2 |
| UV-resistant |
No |
| Halogen-free |
Yes |
| Halogen-free according to |
IEC 60754-1 |
| Oil-resistant |
No |
| PWIS-free |
Yes |
| PWIS-free according to |
VDMA 24364-B2-L |
| Low capacitance |
Yes |
Certifications and standards
| CE marking |
Yes |
| EAC-certified |
Yes |
| EAC certification number |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| VDE certified |
No |
| CPR fire class |
Eca |
| Flame retardance tested according to UN/ECE-R118 |
Yes |
| Fire protection tested for railway vehicles |
No |
| Ecolab certified |
No |
Datasheets and certificates
Manufacturer notes
- Inductance and operating capacitance are neither defined nor controlled electrical parameters. The specified values were determined by calculation and may deviate due to tolerances.
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
- The absence of PWIS raw materials does not protect against the potential risk of contamination with substances that interfere with the paint wetting during subsequent handling of the product(s) during transport, storage or further processing after delivery.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
