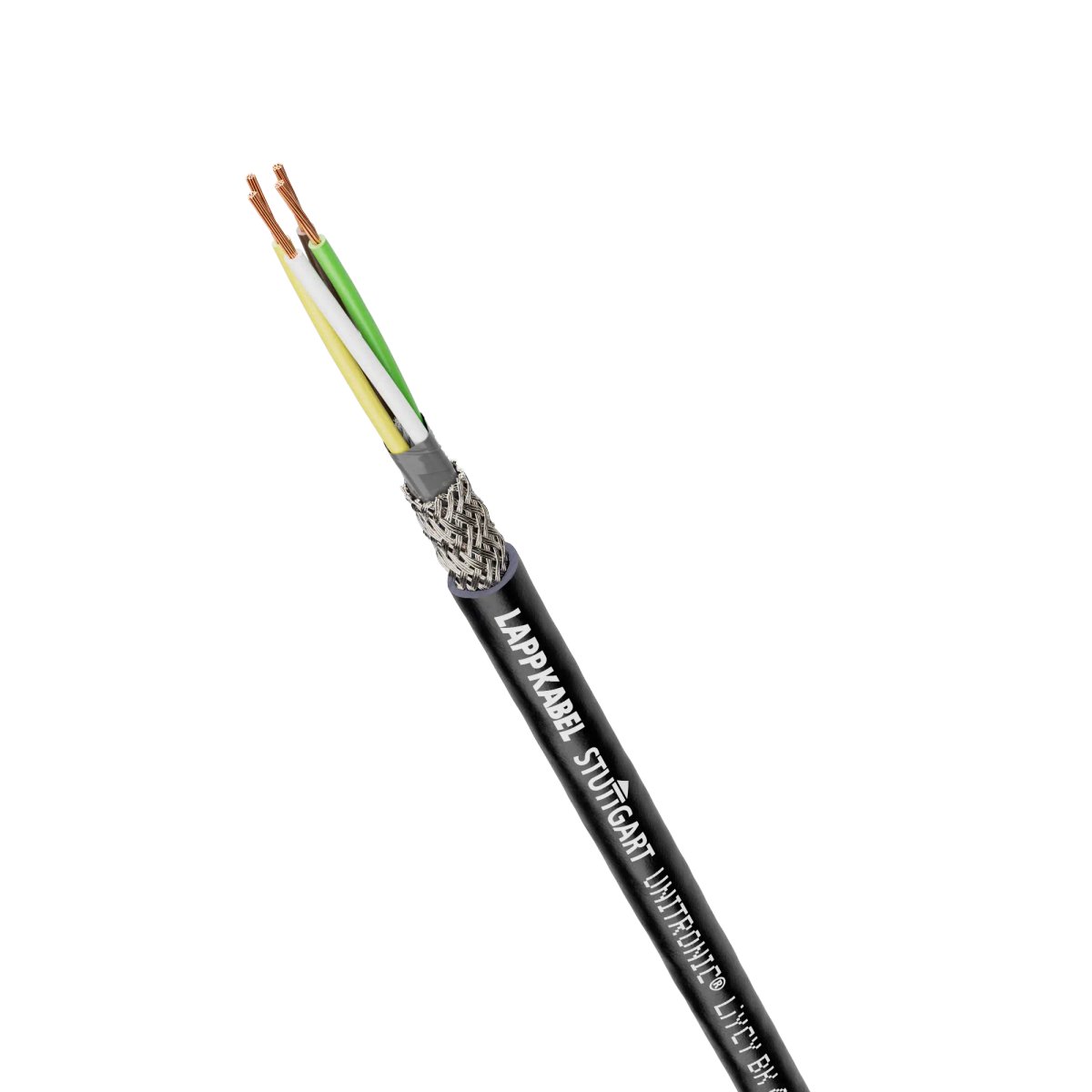

Datenleitung Niederfrequenz; 2X0.25; Ader-Farbcode: DIN 47100; Geschirmt; flexibel
Vorteile
- Vielzahl an Abmessungen für breites Anwendungsspektrum verfügbar.
- Kompakte Bauweise ermöglicht geringe Außendurchmesser trotz hoher Aderzahlen.
- Unempfindlich gegenüber elektromagnetischen Störungen dank Kupferabschirmgeflecht mit hohem Bedeckungsgrad.
- Klassifiziertes Brandverhalten gemäß EU-Richtlinie 305/2011 (BauPVO/CPR) mit Artikelnummer-Auswahl auf der LAPP-Website.
Anwendungsbereiche
- Universell einsetzbar an Maschinenschnittstellen für viele Anwendungen zur Daten- und Signalübertragung im Niederfrequenzbereich.
- Für Rechenanlagen, elektronische Steuer- und Regelgeräte, Büromaschinen, Waagen usw. geeignet.
- Zur festen Verlegung.
- Einsetzbar in trockenen und feuchten Umgebungen.
- Für leichte mechanische Beanspruchung geeignet.
- PVC-Außenmantel ist bedingt ölbeständig.
- Für den Außenbereich geeignet, unter Beachtung des Temperaturbereichs.
Technische Daten
Allgemeine Informationen
| Marke |
UNITRONIC® |
| Produkttyp |
Datenleitung Niederfrequenz |
| Gewicht |
32 kg/km |
| Kupferzahl |
16 kg/km |
| Industrie Segment |
Stromnetze; Lüftungs- & Klimatechnik |
| Zolltarifnummer |
85444995 |
Elektrische Kennwerte
| Prüfspannung |
1.5 kV |
| Max. Leiterwiderstand bei 20 °C |
79 Ω/km |
| Betriebskapazität Ader/Ader (800Hz), ca. |
132 nF/km |
| Betriebskapazität Ader/Schirm (800Hz), ca |
205 nF/km |
| Induktivität (800Hz), ca. |
0,725 mH/km |
Produktaufbau
| Li-Litzen-Leitungen |
LiYCY |
| Leitungsabmessung |
2X0.25 |
| Leiternennquerschnitt (metrisch) |
0,25 mm² |
| Leitermaterial |
blankes Kupfer |
| Leiteraufbau |
feindrähtig |
| Einschließlich Schutzleiter |
Nein |
| Anzahl Adern |
2 |
| Verseilart |
Lagenverseilung |
| Geschirmt |
Ja |
| Art des Gesamtschirm |
verzinntes Kupfergeflecht |
| Nennaussendurchmesser |
4,5 mm |
| Leitungsform |
rund |
| Grundmaterial der Aderisolation |
Polyvinylchlorid |
| Grundmaterial der Aderisolation, Kurzform |
PVC |
| Grundmaterial des Außenmantels |
Polyvinylchlorid |
| Außenmantelfarbe |
schwarz |
| Aderidentifizierung |
Farben |
| Ader Farbcode |
DIN 47100 |
Produkteigenschaften
| Einsatzgebiet |
flexibel; feste Verlegung |
| Minimaler Biegeradius, festverlegt |
6 x Außendurchmesser |
| Minimaler Biegeradius in mm, festverlegt |
27 mm |
| Minimaler Biegeradius, gelegentlich bewegt |
15 x Außendurchmesser |
| Minimaler Biegeradius in mm, gelegentlich bewegt |
67,5 mm |
| Temperatur, fest verlegt |
-40 °C bis 80 °C max. Leitertemperatur nach IEC |
| Temperatur, fest verlegt max |
80 °C |
| Temperatur, fest verlegt min |
-40 °C |
| Temperatur, gelegentlich bewegt |
-5 °C bis 70 °C max. Leitertemperatur nach IEC |
| Temperatur, gelegentlich bewegt max |
70 °C |
| Temperatur, gelegentlich bewegt min |
-5 °C |
| Flammwidrig |
Ja |
| Flammwidrigkeit nach |
IEC 60332-1-2 |
| UV-beständig |
Ja |
| UV-beständig nach |
EN 50525-1 (Leitungen mit schwarzem Mantel sind für dauerhaften Einsatz im Freien geeignet) |
| Witterungsbeständig |
Ja |
| Halogenfrei |
Nein |
| Ölbeständig |
Nein |
| LABS-frei |
Ja |
| LABS-frei nach |
VDMA 24364-B2-L |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| VDE zertifiziert |
Ja |
Datenblätter und Zertifikate
Herstellerhinweise
- Induktivität und Betriebskapazität sind weder definierte noch kontrollierte elektrische Parameter. Die angegebenen Werte wurden durch Berechnung ermittelt und können aufgrund von Toleranzen abweichen.
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- Die Abwesenheit von LABS-Rohstoffen schützt nicht vor dem potenziellen Risiko einer Kontamination mit lackbenetzungsstörenden Substanzen bei der späteren Handhabung des Produkts/der Produkte während des Transports, der Lagerung oder der Weiterverarbeitung nach der Lieferung.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Low-frequency data cable; 2X0.25; Conductor colour code: DIN 47100; Shielded; Flexible
Benefits
- Numerous dimensions available for wide range of applications.
- Compact design enables small outer diameters despite high number of cores.
- Resistant to electromagnetic interference thanks to copper stranded shielding with a high degree of coverage.
- Classified fire behaviour according to EU Directive 305/2011 (BauPVO/CPR) with article number selection on the LAPP website.
Applications
- Can be used universally at machine interfaces for many applications for data and signal transmission in the low-frequency range.
- Suitable for computer systems, electronic control and regulation devices, office machines, scales, etc.
- For fixed installation.
- Can be used in dry and damp environments.
- Suitable for light mechanical stress.
- The PVC outer sheath is somewhat oil-resistant.
- Suitable for outdoor use, subject to the temperature range.
Technical specifications
General information
| Brand |
UNITRONIC® |
| Product type |
Low-frequency data cable |
| Weight |
32 kg/km |
| Copper index |
16 kg/km |
| Industry segment |
Power Grids; HVAC |
| customs code |
85444995 |
Electrical parameters
| Test voltage |
1.5 kV |
| Max. conductor resistance at 20°C |
79 Ω/km |
| Conductor/conductor operating capacitance (800Hz), approx. |
132 nF/km |
| Conductor/shielding operating capacitance (800Hz), approx. |
205 nF/km |
| Inductance (800 Hz), approx. |
0.725 mH/km |
Product design
| Li-stranded cables |
LiYCY |
| Cable dimensions |
2X0.25 |
| Nominal conductor cross-section (metric) |
0.25 mm² |
| Conductor material |
Bare copper |
| Conductor design |
fine-wire |
| Including protective earth |
No |
| Number of cores |
2 |
| Stranding type |
Layered stranding |
| Shielded |
Yes |
| Type of overall screening |
Tin-plated copper braiding |
| Nominal outer diameter |
4.5 mm |
| Cable shape |
Round |
| Core insulation basic material |
Polyvinylchloride |
| Core insulation basic material, short form |
PVC |
| Basic material of outer sheath |
Polyvinylchloride |
| Outer sheath colour |
black |
| Core identification |
Colours |
| Conductor colour code |
DIN 47100 |
Product features
| Application area |
Flexible; Fixed installation |
| Minimum bending radius, stationary |
6 x outer diameter |
| Minimum bending radius in mm, fixed installation |
27 mm |
| Minimum bending radius, occasionally flexing |
15 x outer diameter |
| Minimum bending radius in mm, occasionally flexing |
67.5 mm |
| Temperature, fixed installation |
-40 °C to 80 °C max. conductor temperature according to IEC |
| Temperature, fixed installation max |
80 °C |
| Temperature, fixed installation min |
-40 °C |
| max. conductor temperature, occasionally moved |
-5 °C to 70 °C max. conductor temperature according to IEC |
| Temperature, occasionally moved max |
70 °C |
| Temperature, occasionally moved min |
-5 °C |
| Flame-retardant |
Yes |
| Flame retardance according to |
IEC 60332-1-2 |
| UV-resistant |
Yes |
| UV-resistant according to |
EN 50525-1 (cables with a black sheath are suitable for permanent outdoor use) |
| Weather-resistant |
Yes |
| Halogen-free |
No |
| Oil-resistant |
No |
| PWIS-free |
Yes |
| PWIS-free according to |
VDMA 24364-B2-L |
Certifications and standards
| CE marking |
Yes |
| VDE certified |
Yes |
Datasheets and certificates
Manufacturer notes
- Inductance and operating capacitance are neither defined nor controlled electrical parameters. The specified values were determined by calculation and may deviate due to tolerances.
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
- The absence of PWIS raw materials does not protect against the potential risk of contamination with substances that interfere with the paint wetting during subsequent handling of the product(s) during transport, storage or further processing after delivery.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
