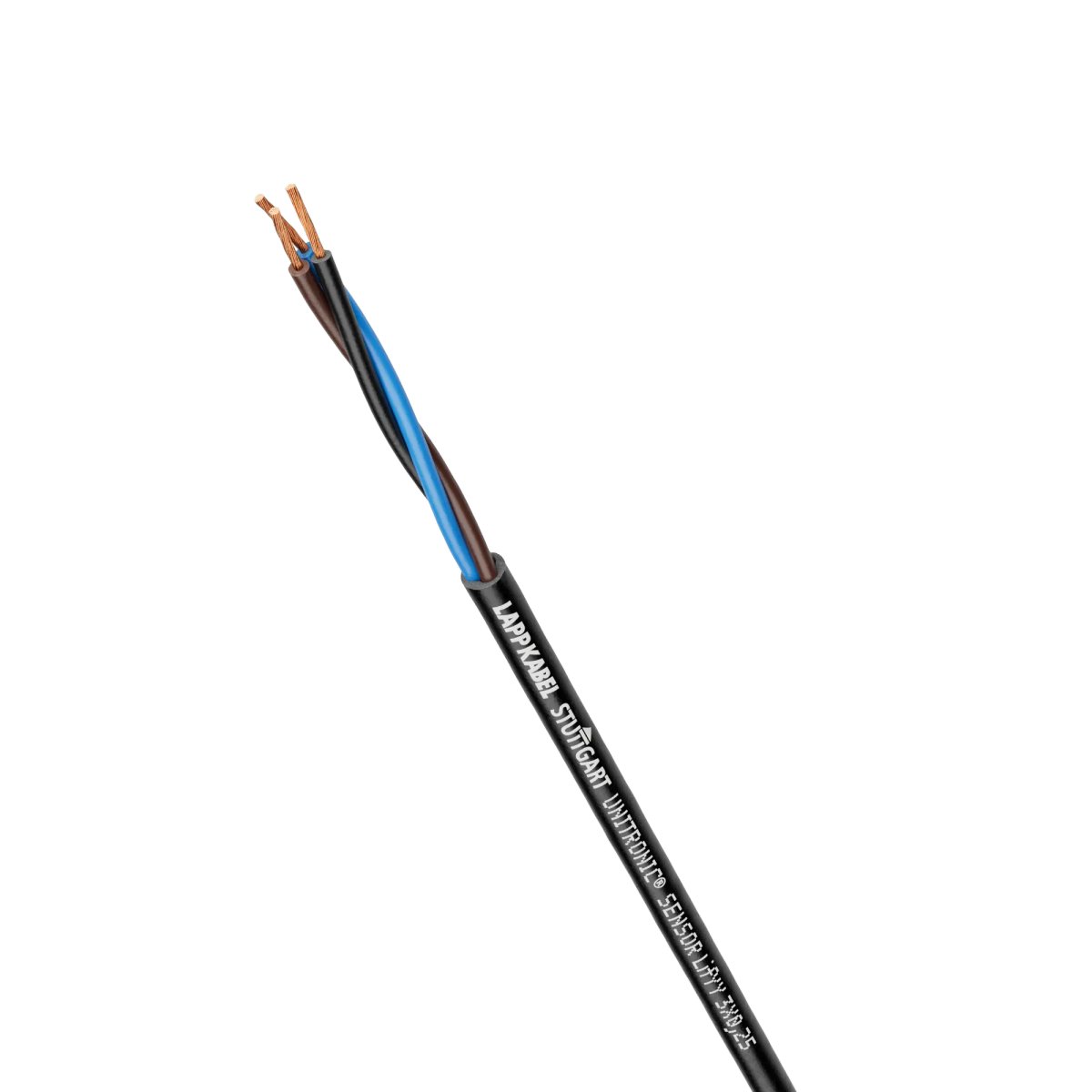

Sensor/Aktor-Leitung; flexibel; PVC; schwarz
Vorteile
- Einfache Integration ins Maschinenkonzept durch kompakte Abmessungen.
- Gute Verlegeeigenschaften dank feinstdrähtigem, flexiblem Leiteraufbau.
- Auch mit gelber Außenmantelfarbe erhältlich, für den DESINA-konformen Einsatz.
- UL-Zertifizierung gemäß Technischen Daten (artikelabhängig) ermöglicht Verwendung des Produkts im nordamerikanischen Raum.
Anwendungsbereiche
- Zur universellen Daten- und Signalübertragung im Bereich von Sensoren und Aktoren der Feldebene.
- Zur festen Verlegung und gelegentlichen Bewegung.
- Einsetzbar in trockenen und feuchten Umgebungen.
- PVC-Außenmantel ist beständig gegenüber Säuren und Laugen und bedingt ölbeständig.
- PUR-Außenmantel ist unempfindlich gegenüber mineralölbasierten Schmiermitteln und vielfach chemisch beständig.
- Für den Außenbereich geeignet, unter Beachtung des Temperaturbereichs.
- Flexibler Einsatz bei bis zu ‑40 °C möglich.
Technische Daten
Allgemeine Informationen
| Marke |
UNITRONIC® |
| Produkttyp |
Sensor/Aktor-Leitung |
| Gewicht |
22 kg/km |
| Kupferzahl |
7.5 kg/km |
| gültiges Feldbus oder Ethernet System |
Sensor/Actuator |
| Zolltarifnummer |
85444993 |
Elektrische Kennwerte
| Maximale Betriebsspannung (nicht für Energieübertragung) |
300 V |
| Max. Leiterwiderstand bei 20 °C |
79 Ω/km |
Produktaufbau
| LiF-Feinlitzen-Leitungen |
LiFYY |
| Leitungsabmessung |
3X0.25 |
| Leiternennquerschnitt (metrisch) |
0,25 mm² |
| Führender Leiterquerschnitt |
mm² |
| Leitermaterial |
blankes Kupfer |
| Leiteraufbau |
feinstdrähtig |
| Einschließlich Schutzleiter |
Nein |
| Anzahl Adern |
3 |
| Verseilart |
Bündelverseilung |
| Geschirmt |
Nein |
| Mit Nagetierschutz |
Nein |
| Nennaussendurchmesser |
3,8 mm |
| Leitungsform |
rund |
| Grundmaterial der Aderisolation |
Polyvinylchlorid |
| Grundmaterial der Aderisolation, Kurzform |
PVC |
| Grundmaterial des Außenmantels |
Polyvinylchlorid |
| Grundmaterial des Außenmantels, Kurzform |
PVC |
| Außenmantelfarbe |
schwarz |
| Aderidentifizierung |
Farben |
| Ader Farbcode |
EN 60947-5-2 |
Produkteigenschaften
| Einsatzgebiet |
flexibel |
| Für Dauerbiegung |
Nein |
| Für Torsionsbelastung |
Nein |
| Trommelbar |
Nein |
| Minimaler Biegeradius, festverlegt |
5 x Außendurchmesser |
| Minimaler Biegeradius in mm, festverlegt |
19 mm |
| Minimaler Biegeradius, gelegentlich bewegt |
10 x Außendurchmesser |
| Minimaler Biegeradius in mm, gelegentlich bewegt |
38 mm |
| Temperatur, fest verlegt |
-25 °C bis 80 °C max. Leitertemperatur |
| Temperatur, fest verlegt max |
80 °C |
| Temperatur, fest verlegt min |
-25 °C |
| Temperatur, gelegentlich bewegt |
-5 °C bis 70 °C max. Leitertemperatur |
| Temperatur, gelegentlich bewegt max |
70 °C |
| Temperatur, gelegentlich bewegt min |
-5 °C |
| Flammwidrig |
Ja |
| Flammwidrigkeit nach |
IEC 60332-1-2 |
| UV-beständig |
Ja |
| UV-beständig nach |
EN ISO 4892-2 |
| Halogenfrei |
Nein |
| Ölbeständig |
Nein |
| LABS-frei |
Ja |
| LABS-frei nach |
VDMA 24364-B2-L |
| Fast Connect (FC) Kabel |
Nein |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| EAC zertifiziert |
Ja |
| EAC Zertifizierungsnummer |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| UL recognized |
Nein |
| UL listed |
Nein |
| cUR recognized |
Nein |
| cUL listed |
Nein |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| Ecolab zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- Die Abwesenheit von LABS-Rohstoffen schützt nicht vor dem potenziellen Risiko einer Kontamination mit lackbenetzungsstörenden Substanzen bei der späteren Handhabung des Produkts/der Produkte während des Transports, der Lagerung oder der Weiterverarbeitung nach der Lieferung.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Sensor/actuator cable; Flexible; PVC; black
Benefits
- Compact dimensions enable easy integration into the machine concept.
- UL certification in accordance with the technical data (article dependent) allows the product to be used on the North American market.
Applications
- For universal data and signal transmission in the area of sensors and actuators at field level.
- For fixed installation and occasional movement.
- Can be used in dry and damp environments.
- The PVC outer sheath is resistant to acids and alkalis and has limited oil resistance.
- The PUR outer sheath is resistant to mineral oil-based lubricants and highly resistant to chemicals.
- Suitable for outdoor use, subject to the temperature range.
- Flexible use at temperatures down to -40°C.
Technical specifications
General information
| Brand |
UNITRONIC® |
| Product type |
Sensor/actuator cable |
| Weight |
22 kg/km |
| Copper index |
7.5 kg/km |
| valid fieldbus or Ethernet system |
Sensor/Actuator |
| customs code |
85444993 |
Electrical parameters
| Maximum operating voltage (not for power transmission) |
300 V |
| Max. conductor resistance at 20°C |
79 Ω/km |
Product design
| LiF fine-stranded cables |
LiFYY |
| Cable dimensions |
3X0.25 |
| Nominal conductor cross-section (metric) |
0.25 mm² |
| Leading conductor cross-section |
mm² |
| Conductor material |
Bare copper |
| Conductor design |
extra-fine wire |
| Including protective earth |
No |
| Number of cores |
3 |
| Stranding type |
Bundle stranding |
| Shielded |
No |
| With rodent protection |
No |
| Nominal outer diameter |
3.8 mm |
| Cable shape |
Round |
| Core insulation basic material |
Polyvinylchloride |
| Core insulation basic material, short form |
PVC |
| Basic material of outer sheath |
Polyvinylchloride |
| Basic material of outer sheath, short form |
PVC |
| Outer sheath colour |
black |
| Core identification |
Colours |
| Conductor colour code |
EN 60947-5-2 |
Product features
| Application area |
Flexible |
| For permanent bending |
No |
| For torsional load |
No |
| Windable |
No |
| Minimum bending radius, stationary |
5 x outer diameter |
| Minimum bending radius in mm, fixed installation |
19 mm |
| Minimum bending radius, occasionally flexing |
10 x outer diameter |
| Minimum bending radius in mm, occasionally flexing |
38 mm |
| Temperature, fixed installation |
-25 °C to 80 °C max. conductor temperature |
| Temperature, fixed installation max |
80 °C |
| Temperature, fixed installation min |
-25 °C |
| max. conductor temperature, occasionally moved |
-5 °C to 70 °C max. conductor temperature |
| Temperature, occasionally moved max |
70 °C |
| Temperature, occasionally moved min |
-5 °C |
| Flame-retardant |
Yes |
| Flame retardance according to |
IEC 60332-1-2 |
| UV-resistant |
Yes |
| UV-resistant according to |
EN ISO 4892-2 |
| Halogen-free |
No |
| Oil-resistant |
No |
| PWIS-free |
Yes |
| PWIS-free according to |
VDMA 24364-B2-L |
| Fast Connect (FC) cable |
No |
Certifications and standards
| CE marking |
Yes |
| EAC-certified |
Yes |
| EAC certification number |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| UL recognized |
No |
| UL listed |
No |
| cUR recognised |
No |
| cUL listed |
No |
| CSA certified |
No |
| VDE certified |
No |
| Ecolab certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
- The absence of PWIS raw materials does not protect against the potential risk of contamination with substances that interfere with the paint wetting during subsequent handling of the product(s) during transport, storage or further processing after delivery.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
