Artikeldetails
| Art.-Nr. | 24418 |
|---|---|

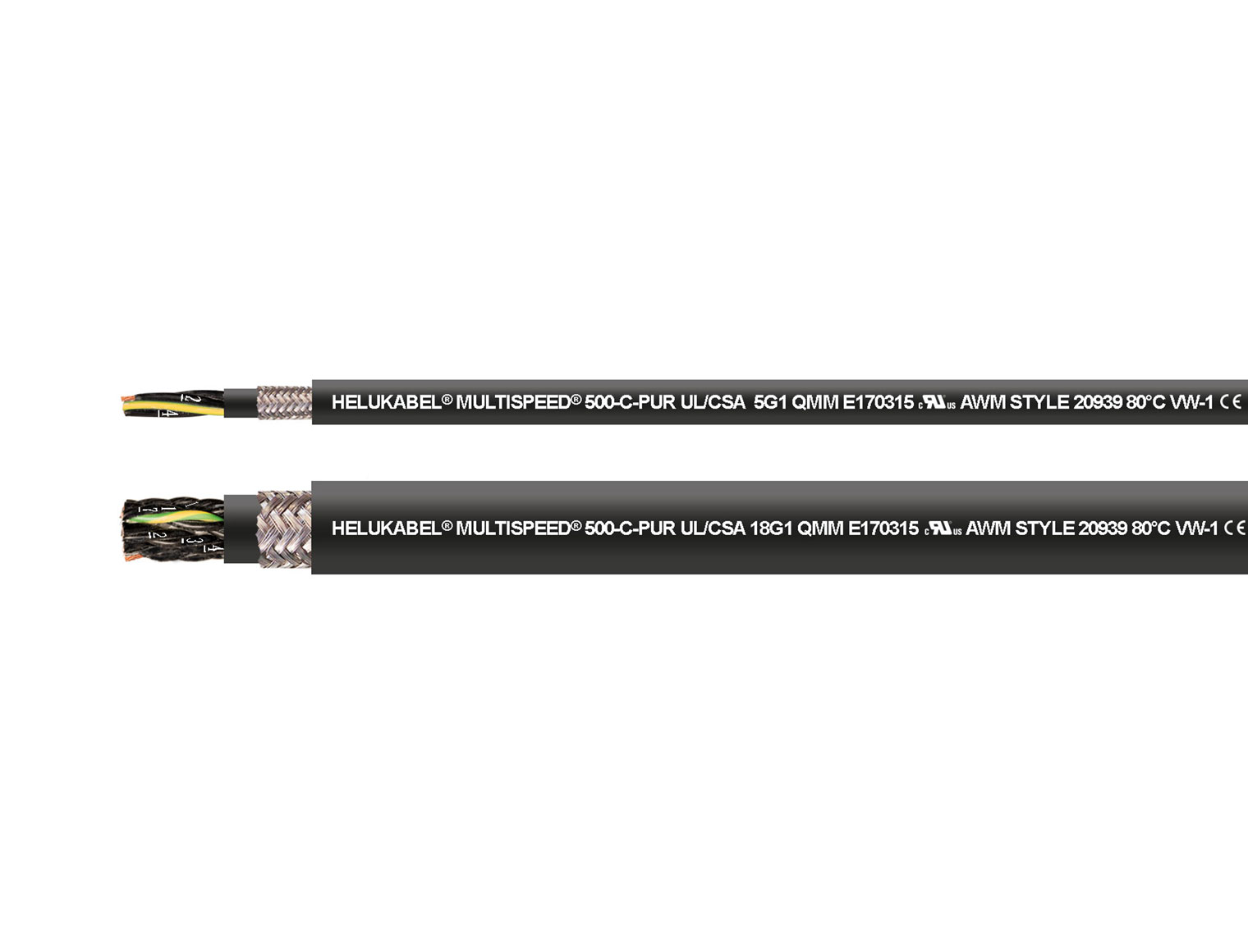

| Artikelbezeichnung | MULTISPEED® 500-C-PUR UL/CSA schwarz 25 G 0,5 mm² |
| AWG (ca.) | 20 |
| Außen-Ø mm (ca.) | 17,5 |
| Cu-Zahl per km | 210,0 |
| Gewicht kg/km (ca.) | 547,0 |
| Meter pro Verpackungseinheit | 500, 1000 |
| individuelle Zuschnitte möglich | ja |
| EAN / GTIN | 4060892138898 |
| Zolltarifnummer | 85444995 |
Construction
- Cu-Litze blank, feindrähtig, Unilay mit kurzen Schlaglängen
- Aderisolation: Spezial-PP
- Aderkennzeichnung nach DIN VDE 0293-334, schwarze Adern mit fortlaufenden, weißen Ziffern
- Schutzleiter: ab 3 Adern,
- G = mit Schutzleiter GN-GE,
- x = ohne Schutzleiter
- Verseilung:
- 2 – 5 adrig: Adern mit optimal abgestimmter, kurzer Schlaglänge in einer Lage verseilt
- 7 – 36 adrig: Adern mit optimal abgestimmten, kurzen Schlaglängen in Bündeln verseilt; Bündel gemeinsam um einen zugfesten Kern verseilt
- Innenmantel: TPE, zwickelfüllend extrudiert, schwarz
- Abschirmung: Geflecht aus verzinnten Cu-Drähten, Bedeckung ca. 85%
- Vliesbewicklung
- Außenmantel: Spezial-Vollpolyurethan nach DIN VDE 0207-363-10-2 / DIN EN 50363-10-2 (Mischungstyp TMPU)
- Mantelfarbe: schwarz (RAL 9004)
- Längenmarkierung: in Meter
Eigenschaften
- beständig gegen: Öl, UV-Strahlung, Ozon, Sauerstoff, Witterungseinflüsse, Hydrolyse, Mikroben, Kühlmittel, Hydraulikflüssigkeiten, Säuren, Laugen, Fette, Meer- und Gebrauchtwasser
- weitgehend beständig gegen: Chemikalien
- hoch abriebfest, kerbfest, reißfest, schnittfest, verschleißfest, adhäsionsarm
- zur Verwendung im Freien
- schleppkettenfähig
- hoch wechselbiegefest
- halogenfrei
- die bei der Fertigung verwendeten Materialien sind silikon- und cadmiumfrei und frei von lackbenetzungsstörenden Substanzen
Prüfungen
- flammwidrig nach DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2, UL VW-1, CSA FT1
- ölbeständig nach DIN VDE 0473-811-404 / DIN EN 60811-404 / IEC 60811-404
- UV-beständig nach DIN EN ISO 4892-2
- witterungsbeständig nach DIN EN ISO 4892-2
- Zertifizierungen und Zulassungen:
- EAC
Hinweise
- der Leiter ist metrisch (mm²) aufgebaut, AWG-Angaben sind angenähert und dienen nur der Orientierung
- zum Einsatz in Energieführungssystemen:
- 1) die Montageanweisung ist zu beachten
- 2) weitere Einsatzparameter sind den Auswahltabellen zu entnehmen
- 3) bei besonderen Anwendungen empfehlen wir, uns zu kontaktieren sowie unseren Erhebungsbogen für Energieführungssysteme zu nutzen
Verwendung
- UL/CSA-approbierte Leitung für Anwendungen, bei denen extreme Anforderungen an die Leitung gestellt werden. Konzipiert für den exportorientierten Maschinenbauer speziell für USA und Kanada. Abgestimmte Materialien und Verseiltechniken erlauben einen Dauereinsatz als hochflexible Schleppkettenleitung bei langen Verfahrwegen und hohen bzw. langsamen Geschwindigkeiten in trockenen, feuchten und nassen Räumen sowie im Freien. Diese spezielle, robuste und abriebfeste Schleppkettenleitung wird dort eingesetzt, wo höchste Anforderungen an Flexibilität und Belastbarkeit gestellt werden, z. B. in Energieführungsketten, an Industrierobotern, Fertigungsstraßen, Automatisierungssystemen und an permanent bewegten Maschinenteilen für den Dauereinsatz im Mehrschichtbetrieb. Zur störfreien Daten- und Signalübertragung für Mess-, Steuer- und Regeltechnik sind diese Leitungen mit Cu-Abschirmung bestens geeignet. EMV = Elektromagnetische Verträglichkeit; um die EMV-Eigenschaften zu optimieren, empfehlen wir eine beidseitige und großflächige Rundumkontaktierung des Kupfergeflechtes.
