Artikeldetails
| Art.-Nr. | 22410 |
|---|---|
| Artikelbezeichnung | PURö-JZ-HF-YCP grau 21 G 0,5 mm² |
| AWG (ca.) | 20 |
| Außen-Ø mm (ca.) | 15 |
| Cu-Zahl per km | 175,0 |
| Gewicht kg/km (ca.) | 380,0 |
| Meter pro Verpackungseinheit | 500, 1000 |
| individuelle Zuschnitte möglich | ja |
| EAN / GTIN | 4060892137112 |
| Zolltarifnummer | 85444995 |

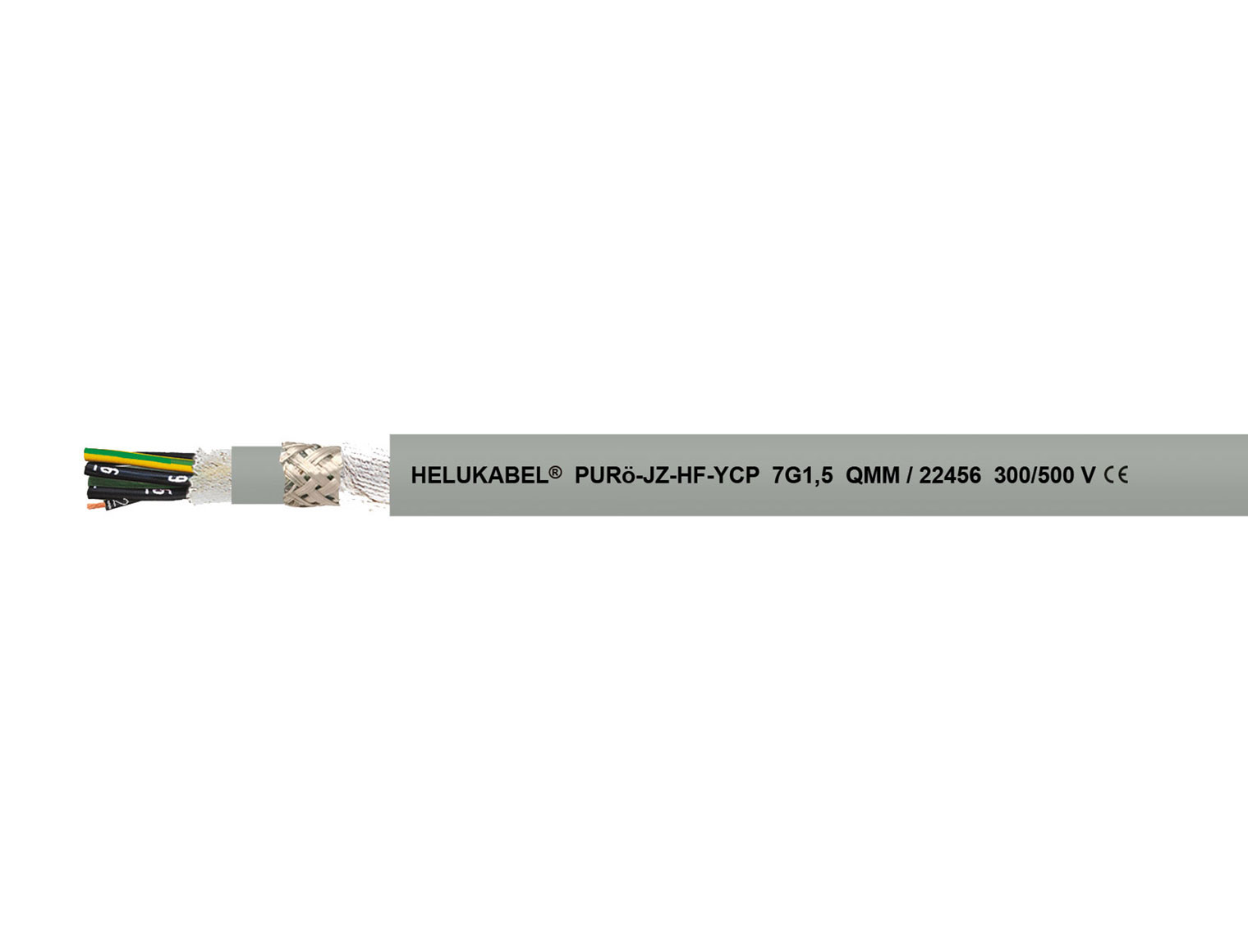

Construction
- Cu-Litze blank, feinstdrähtig nach DIN VDE 0295 Kl. 6 / IEC 60228 cl. 6
- Aderisolation: ölbeständiges PVC in Anlehnung an DIN VDE 0207-363-3 / DIN EN 50363-3 (Mischungstyp TI2)
- Aderkennzeichnung nach DIN VDE 0293-334, schwarze Adern mit fortlaufenden, weißen Ziffern
- Schutzleiter: ab 3 Adern,
- G = mit Schutzleiter GN-GE, in der Außenlage,
- x = ohne Schutzleiter (OZ)
- Adern mit optimal abgestimmten Schlaglängen in Lagen verseilt
- Vliesbewicklung
- Innenmantel: PVC
- Abschirmung: Geflecht aus verzinnten Cu-Drähten, Bedeckung ca. 85%
- Vliesbewicklung
- Außenmantel: Spezial-Vollpolyurethan nach DIN VDE 0207-363-10-2 / DIN EN 50363-10-2 (Mischungstyp TMPU)
- Mantelfarbe: grau (RAL 7001)
- Längenmarkierung: in Meter
Eigenschaften
- beständig gegen: Öl, UV-Strahlung, Ozon, Sauerstoff, Witterungseinflüsse, Hydrolyse, Mikroben, Kühlmittel, Hydraulikflüssigkeiten, Säuren, Laugen, Fette, Meer- und Gebrauchtwasser
- hoch abriebfest, kerbfest, reißfest, schnittfest, verschleißfest, adhäsionsarm
- zur Verwendung im Freien
- schleppkettenfähig
- die bei der Fertigung verwendeten Materialien sind silikon- und cadmiumfrei und frei von lackbenetzungsstörenden Substanzen
Prüfungen
- ölbeständig nach DIN VDE 0473-811-404 / DIN EN 60811-404 / IEC 60811-404
- UV-beständig nach DIN EN ISO 4892-2
- witterungsbeständig nach DIN EN ISO 4892-2
- Zertifizierungen und Zulassungen:
- EAC
Hinweise
- der Leiter ist metrisch (mm²) aufgebaut, AWG-Angaben sind angenähert und dienen nur der Orientierung
- zum Einsatz in Energieführungssystemen:
- 1) die Montageanweisung ist zu beachten
- 2) weitere Einsatzparameter sind den Auswahltabellen zu entnehmen
- 3) bei besonderen Anwendungen empfehlen wir, uns zu kontaktieren sowie unseren Erhebungsbogen für Energieführungssysteme zu nutzen
Verwendung
- Äußerst robuste Schleppkettenleitung, die sich durch hohe Abriebfestigkeit und Kerbzähigkeit auszeichnet. Durch die Beständigkeit gegen mineralische Öle, speziell auch gegen Kühlmittelemulsionen, erfolgt die Verwendung im Maschinen-, Werkzeug- und Anlagenbau, in Walz- und Stahlwerken an besonders kritischen Stellen. Durch die hohe Abriebfestigkeit und geringen Biegeradius bestens geeignet für den Einsatz in Schleppkettenanlagen. Zur störfreien Datensignalübertragung für Mess-, Steuer- und Regeltechnik sind diese Leitungen mit Abschirmung bestens geeignet. EMV = Elektromagnetische Verträglichkeit; um die EMV-Eigenschaften zu optimieren, empfehlen wir eine beidseitige und großflächige Rundumkontaktierung des Kupferschirmes.
