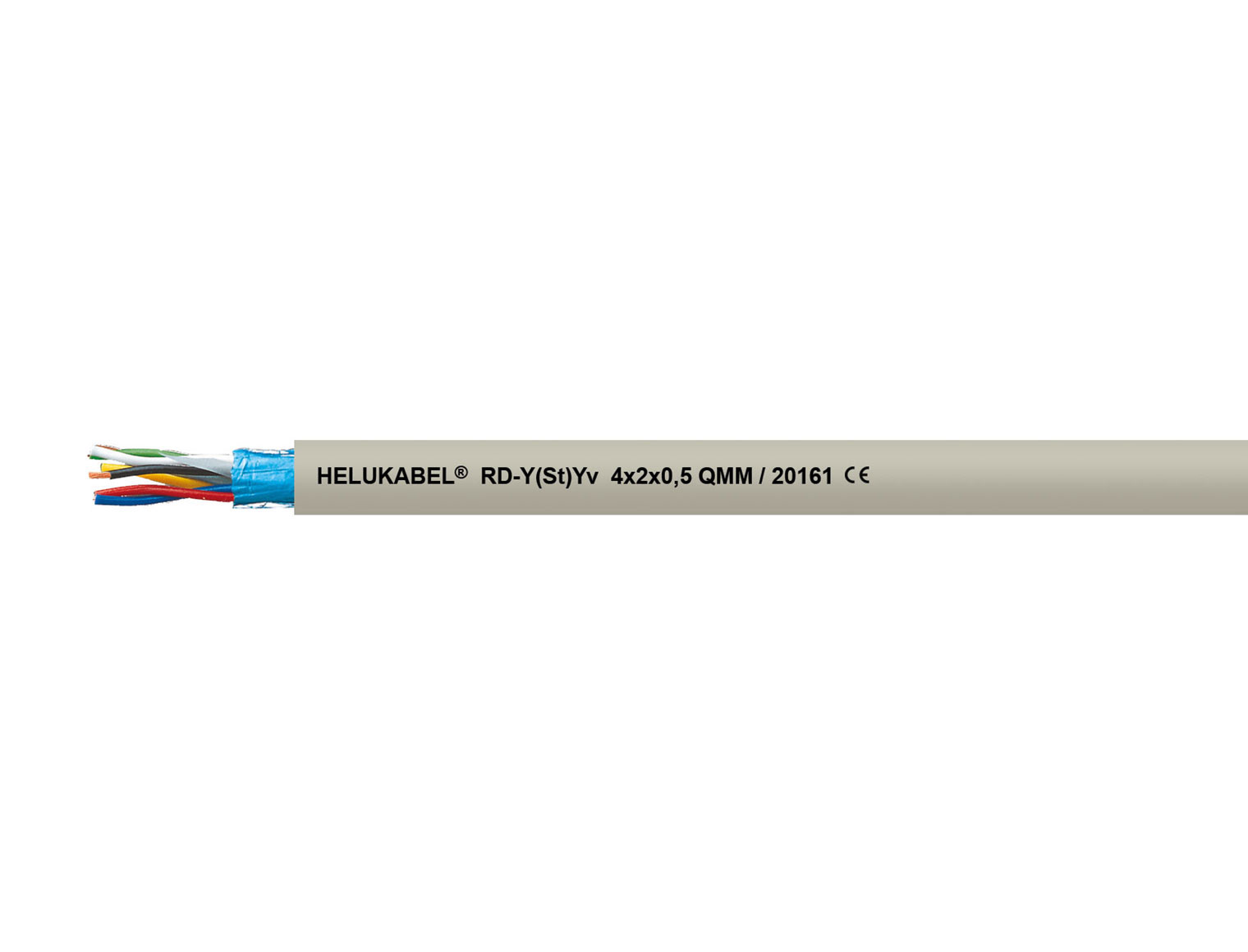

RD-Y(St)Yv grau 24 x 2 x 0,5 mm²

HELUKABELArticle no. 20165

RD-Y(St)Yv grau 24 x 2 x 0,5 mm²

Dokumente zum Produkt

Datenblatt RD-Y(St)Yv grau 24 x 2 x 0,5 mm² ↗Werksbescheinigung RD-Y(St)Yv grau 24 x 2 x 0,5 mm² ↗
, ,

  • Leittechnikkabel
  • verstärkter Außenmantel
  • mit Beilauflitze
  • zur Verwendung im Freien
  • erdverlegbar
SKU: 20165 Categories: , , Brand:
HELUKABEL LENGTHS & PRICING

Made for your project.

We will confirm the specification, quantity and availability with you.

Angebot anfragen →

Preis, Lieferzeit und Verfügbarkeit auf Anfrage. Bitte gewünschte Menge oder Länge angeben.

Request a quote →

Delivery time and availability will be confirmed in your quote.

For longer lengths or custom cable lengths, please contact us.
Contact us / Request a quote ↗Product details are filled in automatically. Tell us the quantity or length you need.
Request a quote for this product

Request a quote with no obligation — no account needed.

RD-Y(St)Yv grau 24 x 2 x 0,5 mm²
RD-Y(St)Yv grau 24 x 2 x 0,5 mm²SKU: 20165

We use your details to handle your enquiry. Privacy policy

Artikeldetails

Art.-Nr. 20165
Artikelbezeichnung RD-Y(St)Yv grau 24 x 2 x 0,5 mm²
AWG (ca.) 20
Außen-Ø mm (ca.) 17,2
Cu-Zahl per km 245,0
Gewicht kg/km (ca.) 438,0
Brandverhaltensklasse Eca
Meter pro Verpackungseinheit 500, 1000
individuelle Zuschnitte möglich ja
EAN / GTIN 4060892100390
Zolltarifnummer 85444995
Construction
  • Cu-Litze blank, mehrdrähtig
  • Litzenaufbau:
  • 0,5 mm²: 7 x 0,3 mm
  • Aderisolation: semirigid PVC
  • Aderkennzeichnung: farbig, je Bündel:
  • Paar-Nr. 1: a-Ader = blau; b-Ader = rot
  • Paar-Nr. 2: a-Ader = grau; b-Ader = gelb
  • Paar-Nr. 3: a-Ader = grün; b-Ader = braun
  • Paar-Nr. 4: a-Ader = weiß; b-Ader = schwarz
  • Adern mit optimalen Schlaglängen zu Paaren verseilt, 4 Paare mit optimalen Schlaglängen zu Bündeln verseilt, Bündel mit optimalen Schlaglängen in Lagen verseilt
  • Bündelkennzeichnung: ziffernbedruckter Kunststoffwendel
  • Beilauflitze, Cu-verzinnt, mehrdrähtig (0,5 mm² = 7 x 0,3 mm)
  • Abschirmung: kunststoffkaschierte Aluminiumfolie (St), Überlappung ca. 25%
  • Außenmantel: PVC, verstärkt (v)
  • Mantelfarbe: grau (RAL 7032)
  • Längenmarkierung: in Meter
Eigenschaften
  • erdverlegbar
  • die bei der Fertigung verwendeten Materialien sind silikon- und cadmiumfrei und frei von lackbenetzungsstörenden Substanzen
  • Paarverseilung mit kurzen, unterschiedlichen Schlaglängen innerhalb eines Bündels führt zu guten Nebensprechdämpfungswerten
Prüfungen
  • flammwidrig nach DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2
  • Zertifizierungen und Zulassungen:
  • EAC
Hinweise
  • der Leiter ist metrisch (mm²) aufgebaut, AWG-Angaben sind angenähert und dienen nur der Orientierung
  • 2-paarige Leitungen: Adern zum Sternvierer verseilt
Verwendung
  • Leittechnikkabel-RD werden in der Mess-, Steuer- und Regelungstechnik sowie in Leitständen von Industrieanlagen eingesetzt. Die Kabel dienen zur Übertragung analoger und digitaler Signale bis zu einer Frequenz von etwa 10 kHz; für die feste Verlegung innerhalb von Gebäuden, im Freien und im Erdreich geeignet.

Technical specifications

Norm / BeschreibungPVC-Datenleitung in Anlehnung an DIN VDE 0815
Temperature Rangebewegt -5°C bis +50°C
nicht bewegt -30°C bis +70°C
Peak Operating Voltage600 V (nicht für Starkstrominstallationszwecke)
Prüfspannung Ader/Ader2000 V
Prüfspannung Ader/Schirm2000 V
Leiterwiderstand bei 20°Cmax. 39,2 Ohm/km
Betriebskapazität Ader/Aderbei 800 Hz
2 - 4 Paare: ca. 120 pF/m
8 - 96 Paare: ca. 100 pF/m
Kapazitive Kopplung k1bei 800 Hz, max. 200 pF/100m; 20% der Werte, mindestens jedoch ein Wert, dürfen bis 400 pF/100m betragen
Characteristic Impedancebei 1 kHz, 370 Ohm,
bei 10 kHz, 130 Ohm,
(Richtwert)
Leitungsdämpfungbei 1 kHz, 1,2 dB/km
bei 10 kHz, 3,0 dB/km
(Richtwert)
Nebensprechdämpfungbei 10 kHz, 60,00 dB
(Richtwert)
Minimum Bending Radiusbewegt 10x Außen-Ø
nicht bewegt 10x Außen-Ø

EAC-Zertifizierung · Längenmarkierung in Meter · UKCA-Zertifizierung
