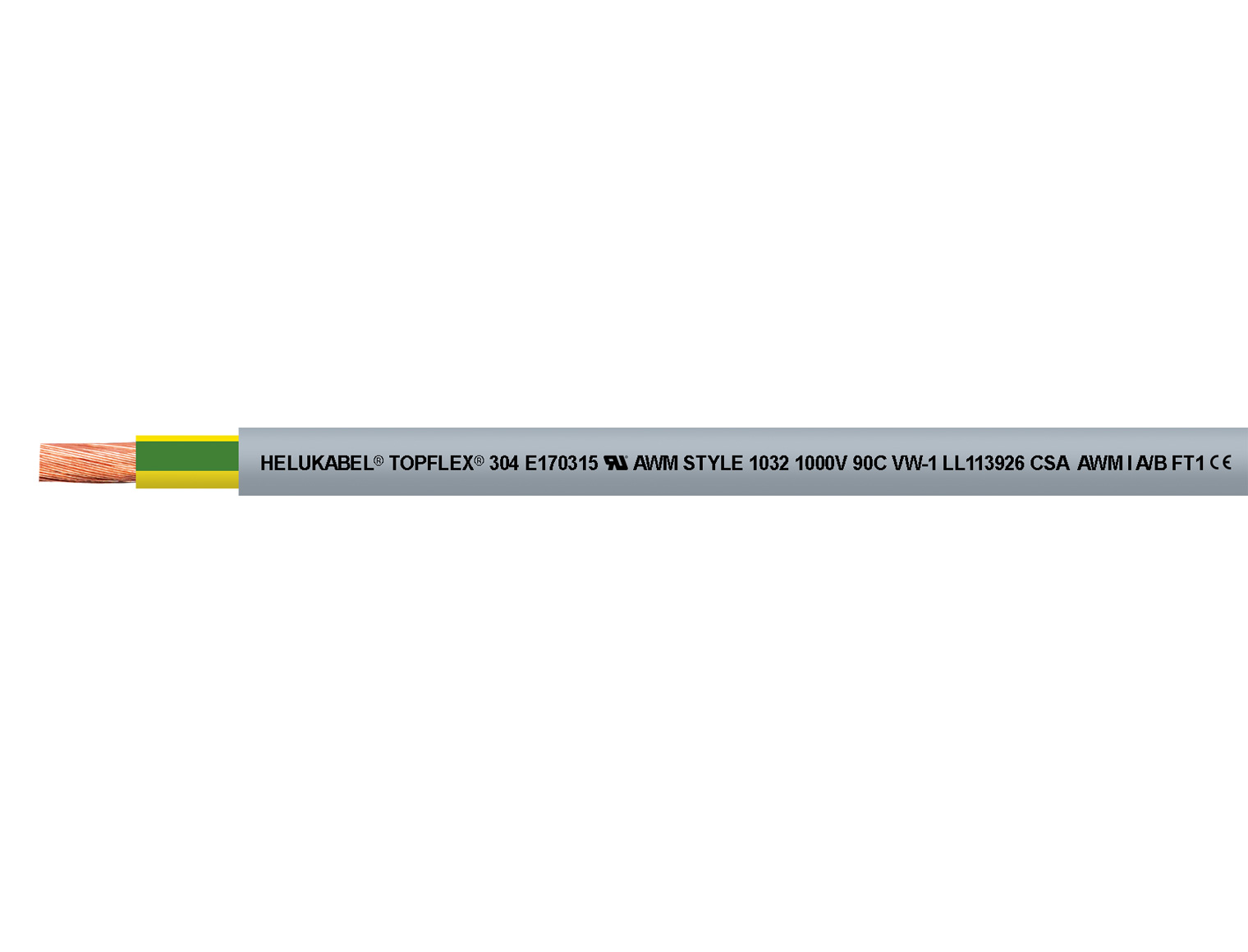

TOPFLEX® 304 grau 1 G 6 mm²

HELUKABELArticle no. 79641

Dokumente zum Produkt

Datenblatt TOPFLEX® 304 grau 1 G 6 mm² ↗Werksbescheinigung TOPFLEX® 304 grau 1 G 6 mm² ↗Katalog HELUCHAIN Kettenleitungen ↗

SKU: 79641 Categories: Power and energy cables, Single-core wires & cabinet wiring, PVC-Einzeladern/ Aderleitungen Brand:

HELUKABEL LENGTHS & PRICING

Made for your project.

We will confirm the specification, quantity and availability with you.

Angebot anfragen →

Preis, Lieferzeit und Verfügbarkeit auf Anfrage. Bitte gewünschte Menge oder Länge angeben.

Request a quote →

Delivery time and availability will be confirmed in your quote.

For longer lengths or custom cable lengths, please contact us.
Contact us / Request a quote ↗Product details are filled in automatically. Tell us the quantity or length you need.

Request a quote for this product

Request a quote with no obligation — no account needed.

TOPFLEX® 304 grau 1 G 6 mm²SKU: 79641

Artikeldetails

Art.-Nr.	79641
Artikelbezeichnung	TOPFLEX® 304 grau 1 G 6 mm²
AWG (ca.)	10
Außen-Ø mm (ca.)	6,1
Cu-Zahl per km	57,6
Gewicht kg/km (ca.)	85,0
Meter pro Verpackungseinheit	100, 500, 1000
individuelle Zuschnitte möglich	ja
EAN / GTIN	4060892173097
Zolltarifnummer	85444995

Construction

Cu-Leiter blank, feinstdrähtig nach DIN VDE 0295 Kl. 6 / IEC 60228 cl. 6
Aderisolation: PVC
Aderkennzeichnung: grün-gelb
Außenmantel: PVC
Mantelfarbe: grau

Eigenschaften

schleppkettenfähig
flammwidrig

Prüfungen

flammwidrig nach DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2, CSA FT1, UL VW-1

Hinweise

der Leiter ist metrisch (mm²) aufgebaut, AWG-Angaben sind angenähert und dienen nur der Orientierung
zum Einsatz in Energieführungssystemen:
1) die Montageanweisung ist zu beachten
2) weitere Einsatzparameter sind den Auswahltabellen zu entnehmen
3) bei besonderen Anwendungen empfehlen wir, uns zu kontaktieren sowie unseren Erhebungsbogen für Energieführungssysteme zu nutzen

Verwendung

Diese Leitungen sind wegen ihres ausgezeichneten Biege-Wechselverhaltens für den Schleppketteneinsatz bestens geeignet. Ferner für den Einsatz in Handhabungsgeräten, Robotern und für fast alle Bereiche des flexiblen Einsatzes bei freier Bewegung.

Technical specifications

Norm / Beschreibung	PVC-Aderleitung nach UL-Std. 758 (AWM) Style 1032, CSA-Std. C22.2 No. 210 - AWM I A/B
Temperature Range	bewegt -5°C bis +90°C nicht bewegt -40°C bis +90°C
Rated voltage	AC U₀/U 600/1000 V UL (AWM) AC 1000 V
Test voltage	3000 V
Minimum Bending Radius	bewegt 7,5x Außen-Ø

UL-Zertifizierung · CSA-Zertifizierung · schleppkettenfähig · UKCA-Zertifizierung

Dokumente

Offizielle Herstellerunterlagen. Technische Angaben beziehen sich auf die bezeichnete Ausführung; Serienabbildungen können abweichen.
