HELUKABELArtikel-Nr. 28035

H05VV-F/SJT schwarz 3 G 17 AWG

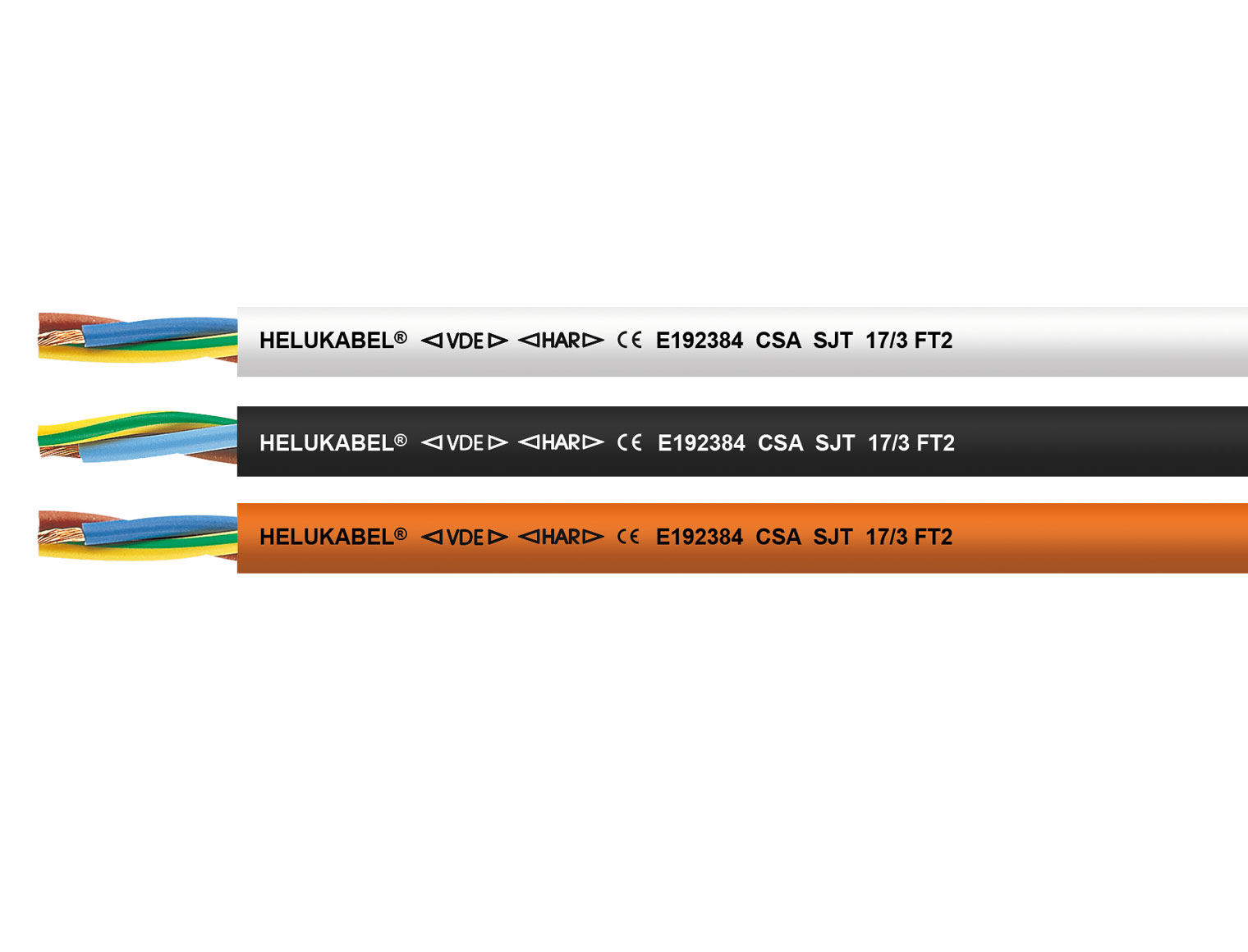

Abbildung zur Orientierung. Maßgeblich sind die gewählte Ausführung und die technischen Angaben.

Preis und Verfügbarkeit auf Anfrage

Nennen Sie die gewünschte Ausführung und Menge. Wir bestätigen Preis und Liefermöglichkeit im Angebot.

Multi-Norm-Anschlussleitung 300 V

Angebot anfordern

Unverbindlich anfragen – kein Kundenkonto erforderlich.

H05VV-F/SJT schwarz 3 G 17 AWGSKU: 28035

Auf einen Blick

Art.-Nr.	28035
Artikelbezeichnung	H05VV-F/SJT schwarz 3 G 17 AWG
Mantelfarbe	schwarz
ca. Nennquerschnitt mm²	1,04
Außen-Ø mm (ca.)	7,9
Cu-Zahl per km	30,0
Gewicht kg/km (ca.)	98,0
Meter pro Verpackungseinheit	100, 500
individuelle Zuschnitte möglich	ja
EAN / GTIN	4060892060748
Zolltarifnummer	85444995

Aufbau

Cu-Litze blank, feindrähtig, AWG-Maße
Aderisolation: Spezial-PVC nach DIN VDE 0207-363-3 / DIN EN 50363-3 (Mischungstyp TI2), UL-Std. 62, CSA-Std. C22.2 No. 49
Aderkennzeichnung nach DIN VDE 0293-308, farbig
Schutzleiter: ab 3 Adern,
G = mit Schutzleiter GN-GE,
x = ohne Schutzleiter
Adern mit optimalen Schlaglängen verseilt
Außenmantel: PVC nach DIN VDE 0207-363-4-1 / DIN EN 50363-4-1 (Mischungstyp TM2), UL-Std. 62, CSA-Std. C22.2 No. 49
Mantelfarbe: siehe Datenblatt

Eigenschaften

die bei der Fertigung verwendeten Materialien sind silikon- und cadmiumfrei und frei von lackbenetzungsstörenden Substanzen

Prüfungen

flammwidrig nach DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2, CSA FT2
Zertifizierungen und Zulassungen:
HAR
EAC

Hinweise

der Leiteraufbau basiert auf AWG-Maßen, Angaben zum Nennquerschnitt sind angenähert und dienen nur der Orientierung

Verwendung

Diese nach HAR, UL und CSA genormte, flexible PVC-Leitung kann insbesondere in zum Export bestimmten Geräten zum Einsatz kommen. Bei mittlerer mechanischer Beanspruchung zur Verwendung in Haushalten und Büroräumen, inklusive Feuchträumen; darunter Haushaltsgeräte wie Kühlschränke, Staubsauger und Waschmaschinen.

Norm / Beschreibung	PVC-Anschlussleitung nach DIN VDE 0285-525-2-11 / DIN EN 50525-2-11, UL-Std. 62, CSA-Std. C22.2 No. 49
Temperaturbereich	HAR bewegt -5°C bis +70°C HAR nicht bewegt -40°C bis +70°C UL/CSA (SJT) bewegt -5°C bis +60°C UL/CSA (SJT) nicht bewegt -40°C bis +60°C
Nennspannung	AC U₀/U 300/500 V UL/CSA AC 300 V
Prüfspannung	2500 V
Prüfspannung (Spark Test)	6000 V
Durchschlagspannung	5000 V
Mindestbiegeradius	bewegt 7,5x Außen-Ø nicht bewegt 4x Außen-Ø
