HELUKABELArtikel-Nr. 11026413

HELUCHAIN® MULTISPEED® TRONIC-TP-C-TPE UL/CSA schwarz 6 x 2 x 0,25 mm²

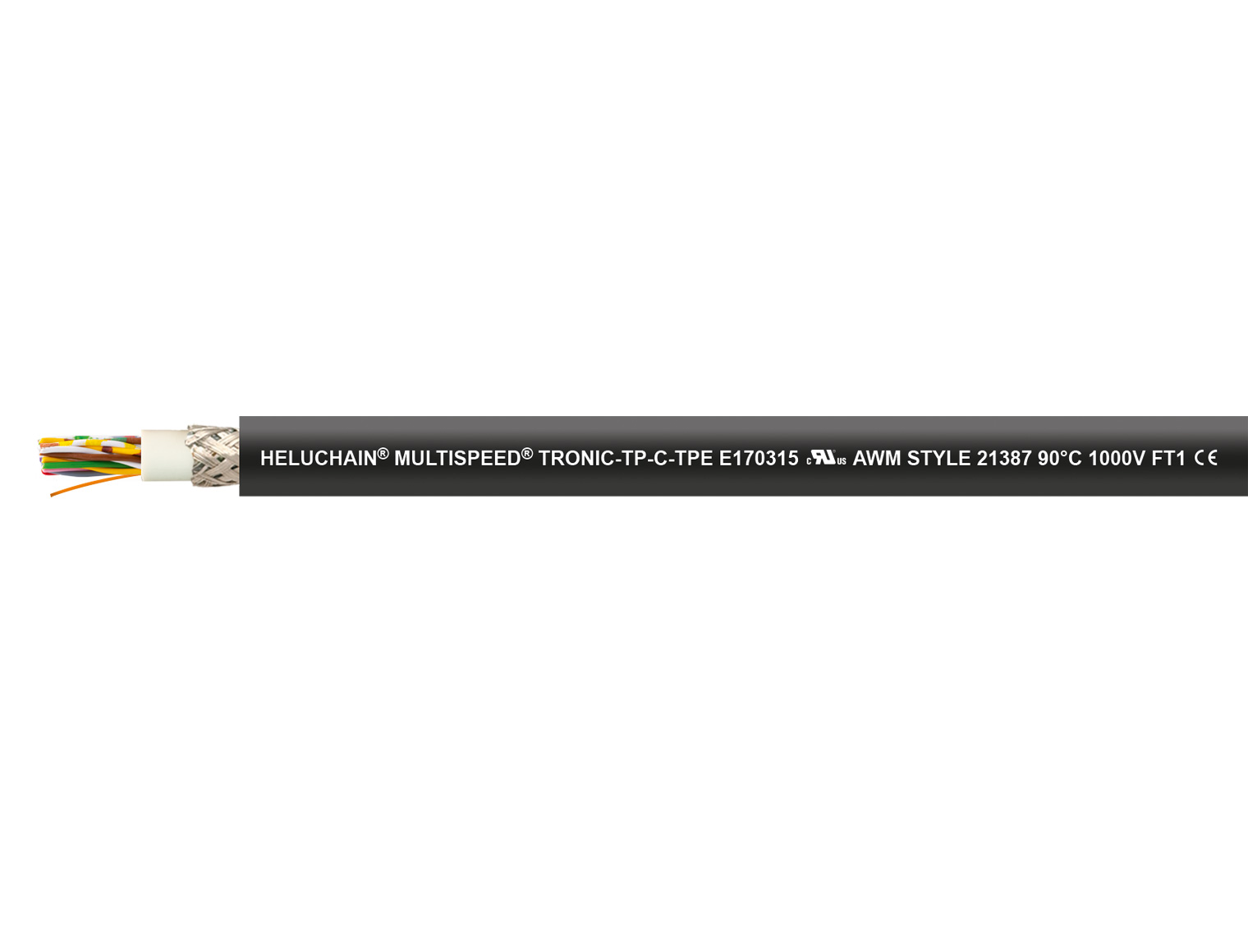

Abbildung zur Orientierung. Maßgeblich sind die gewählte Ausführung und die technischen Angaben.

Preis und Verfügbarkeit auf Anfrage

Nennen Sie die gewünschte Ausführung und Menge. Wir bestätigen Preis und Liefermöglichkeit im Angebot.

TPE-Schleppkettenleitung mit Reißfaden paarverseilt (TP) für extreme mechanische Beanspruchung öl- und UV-beständig zur Verwendung im Freien

Angebot anfordern

Unverbindlich anfragen – kein Kundenkonto erforderlich.

HELUCHAIN® MULTISPEED® TRONIC-TP-C-TPE UL/CSA schwarz 6 x 2 x 0,25 mm²SKU: 11026413

Auf einen Blick

Art.-Nr.	11026413
Artikelbezeichnung	HELUCHAIN® MULTISPEED® TRONIC-TP-C-TPE UL/CSA schwarz 6 x 2 x 0,25 mm²
AWG (ca.)	24
Außen-Ø mm (ca.)	10,6
Cu-Zahl per km	63,4
Gewicht kg/km (ca.)	146,0
Meter pro Verpackungseinheit	–
individuelle Zuschnitte möglich	ja
EAN / GTIN	4060892630125
Zolltarifnummer	85444995

Aufbau

Cu-Litze blank, superfeinstdrähtig, 0,5 mm²: nach DIN VDE 0295 Kl. 6 / IEC 60228 cl. 6
Litzenaufbau:
0,25 mm²: ca. 19 x 0,127 mm
Aderisolation: PP
Aderkennzeichnung nach DIN 47100 (paarige Verseilung), farbig
Adern mit optimalen Schlaglängen zu Paaren verseilt, Paare mit optimalen Schlaglängen in Lagen verseilt
Reißfaden
Innenmantel: TPE, zwickelfüllend extrudiert
Abschirmung: Geflecht aus verzinnten Cu-Drähten, Bedeckung ca. 85%
Außenmantel: TPE
Mantelfarbe: schwarz (RAL 9004)
Längenmarkierung: in Meter

Eigenschaften

beständig gegen: Öl, UV-Strahlung, Ozon, Mikroben
adhäsionsarm
längere Standzeiten durch niedrigen Reibungswiderstand der PP-isolierten Adern
zur Verwendung im Freien
schleppkettenfähig
hoch wechselbiegefest
die bei der Fertigung verwendeten Materialien sind silikon- und cadmiumfrei und frei von lackbenetzungsstörenden Substanzen

Prüfungen

flammwidrig nach DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2, UL VW-1, CSA FT1
ölbeständig nach DIN VDE 0473-811-404 / DIN EN 60811-404 / IEC 60811-404

Hinweise

der Leiter ist metrisch (mm²) aufgebaut, AWG-Angaben sind angenähert und dienen nur der Orientierung
zum Einsatz in Energieführungssystemen:
1) die Montageanweisung ist zu beachten
2) bei besonderen Anwendungen empfehlen wir, uns zu kontaktieren sowie unseren Erhebungsbogen für Energieführungssysteme zu nutzen

Verwendung

Diese UL/CSA approbierte Leitung kommt zum Einsatz, wenn extreme Anforderungen an die Leitung gestellt werden. Konzipiert für den exportorientierten Maschinenbauer speziell für USA und Kanada. Abgestimmte Materialien und Verseiltechniken erlauben einen Dauereinsatz als hochflexible Schleppkettenleitung bei langen Verfahrwegen und hohen bzw. langsamen Geschwindigkeiten. Für die Verlegung in trockenen, feuchten Räumen, und im Freien, bei freier Bewegung ohne Zugbeanspruchung und ohne zwangsweise Bewegungsführung als hochflexible TPE-Schleppkettenleitung geeignet für häufige Hub- und Biegebeanspruchung im Maschinen- und Werkzeugbau. EMV= Elektromagnetische Verträglichkeit; um die EMV-Eigenschaften zu optimieren, empfehlen wir eine beidseitige und großflächige Rundumkontaktierung des Kupfergeflechtes.

Norm / Beschreibung	TPE-Schleppkettenleitung nach UL-Std. 758 (AWM) Style 21387, CSA-Std. C22.2 No. 210 - AWM I/II A/B, in Anlehnung an DIN VDE 0285-525-2-51 / DIN EN 50525-2-51
Temperaturbereich	bewegt -35°C bis +90°C nicht bewegt -40°C bis +90°C
Nennspannung	AC U₀/U 600/1000 V UL (AWM) AC 1000 V
Prüfspannung Ader/Ader	3000 V
Prüfspannung Ader/Schirm	3000 V
Kopplungswiderstand	bei 30 MHz, ca. 250 Ohm/km
Mindestbiegeradius	bewegt 5x Außen-Ø nicht bewegt 3x Außen-Ø
