Artikeldetails
| Art.-Nr. | 69653 |
|---|---|

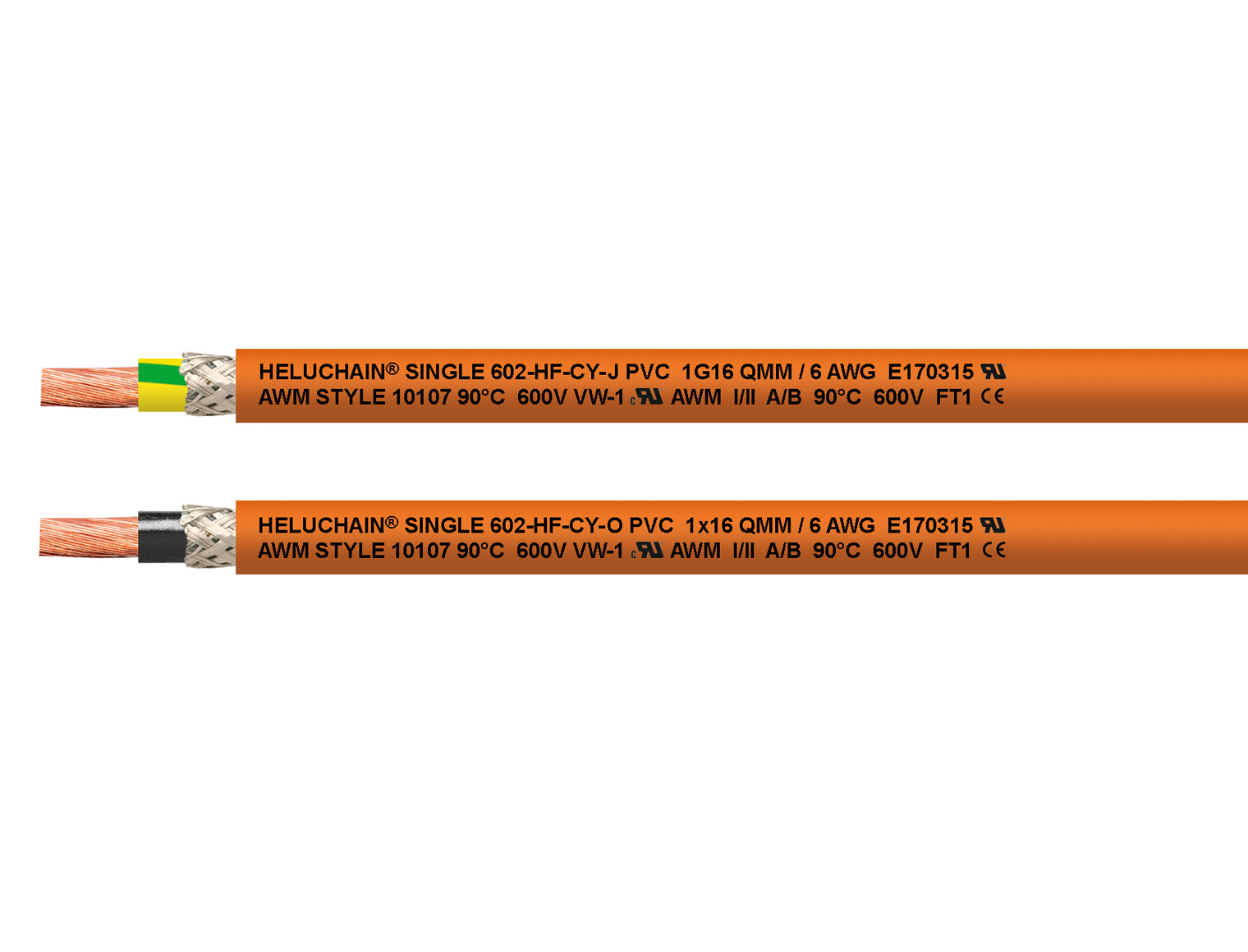

| Artikelbezeichnung | HELUCHAIN® SINGLE 602-HF-CY-J PVC UL/CSA orange 1 G 300 mm² |
| AWG (ca.) | 550 kcmil |
| Außen-Ø mm (ca.) | 37,5 |
| Cu-Zahl per km | 3106,0 |
| Gewicht kg/km (ca.) | 4120,0 |
| Meter pro Verpackungseinheit | 500, 1000 |
| individuelle Zuschnitte möglich | ja |
| EAN / GTIN | 4060892173431 |
| Zolltarifnummer | 85444995 |
Aufbau
- Cu-Litze blank, feinstdrähtig nach DIN VDE 0295 Kl. 6 / IEC 60228 cl. 6
- Aderisolation: Spezial-PVC nach UL-Std. 1581
- Aderkennzeichnung: siehe Datenblatt
- G = mit Schutzleiter GN-GE,
- x = ohne Schutzleiter
- Abschirmung: Geflecht aus verzinnten Cu-Drähten, Bedeckung ca. 85%
- Außenmantel: PVC nach DIN VDE 0207-5 (Mischungstyp YM5), UL-Std. 1581
- Mantelfarbe: orange (RAL 2003), nach DESINA
- Längenmarkierung: in Meter
Eigenschaften
- beständig gegen: UV-Strahlung, Witterungseinflüsse
- weitgehend beständig gegen: Öl
- zur Verwendung im Freien
- schleppkettenfähig
- die bei der Fertigung verwendeten Materialien sind silikon- und cadmiumfrei und frei von lackbenetzungsstörenden Substanzen
Prüfungen
- flammwidrig nach DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2, UL VW-1, CSA FT1
- UV-beständig nach DIN EN ISO 4892-2
- witterungsbeständig nach DIN EN ISO 4892-2
- Zertifizierungen und Zulassungen:
- EAC
Hinweise
- der Leiter ist metrisch (mm²) aufgebaut, AWG-Angaben sind angenähert und dienen nur der Orientierung
- zum Einsatz in Energieführungssystemen:
- 1) die Montageanweisung ist zu beachten
- 2) weitere Einsatzparameter sind den Auswahltabellen zu entnehmen
- 3) bei besonderen Anwendungen empfehlen wir, uns zu kontaktieren sowie unseren Erhebungsbogen für Energieführungssysteme zu nutzen
Verwendung
- Hochflexible Schleppketten-Aderleitung zur Verwendung in trockenen und feuchten Räumen sowie im Freien bei freier Bewegung ohne Zugbeanspruchung und ohne zwangsweise Bewegungsführung. Geeignet für häufige Hub- und Biegebeanspruchung im Maschinen- und Werkzeugbau und an permanent bewegten Maschinenteilen. EMV = Elektromagnetische Verträglichkeit; um die EMV-Eigenschaften zu optimieren, empfehlen wir eine beidseitige und großflächige Rundumkontaktierung des Kupfergeflechtes.
