HELUKABELArtikel-Nr. 22017

HELUCONTROL® PUR-ORANGE-JZ orange 4 G 1,5 mm²

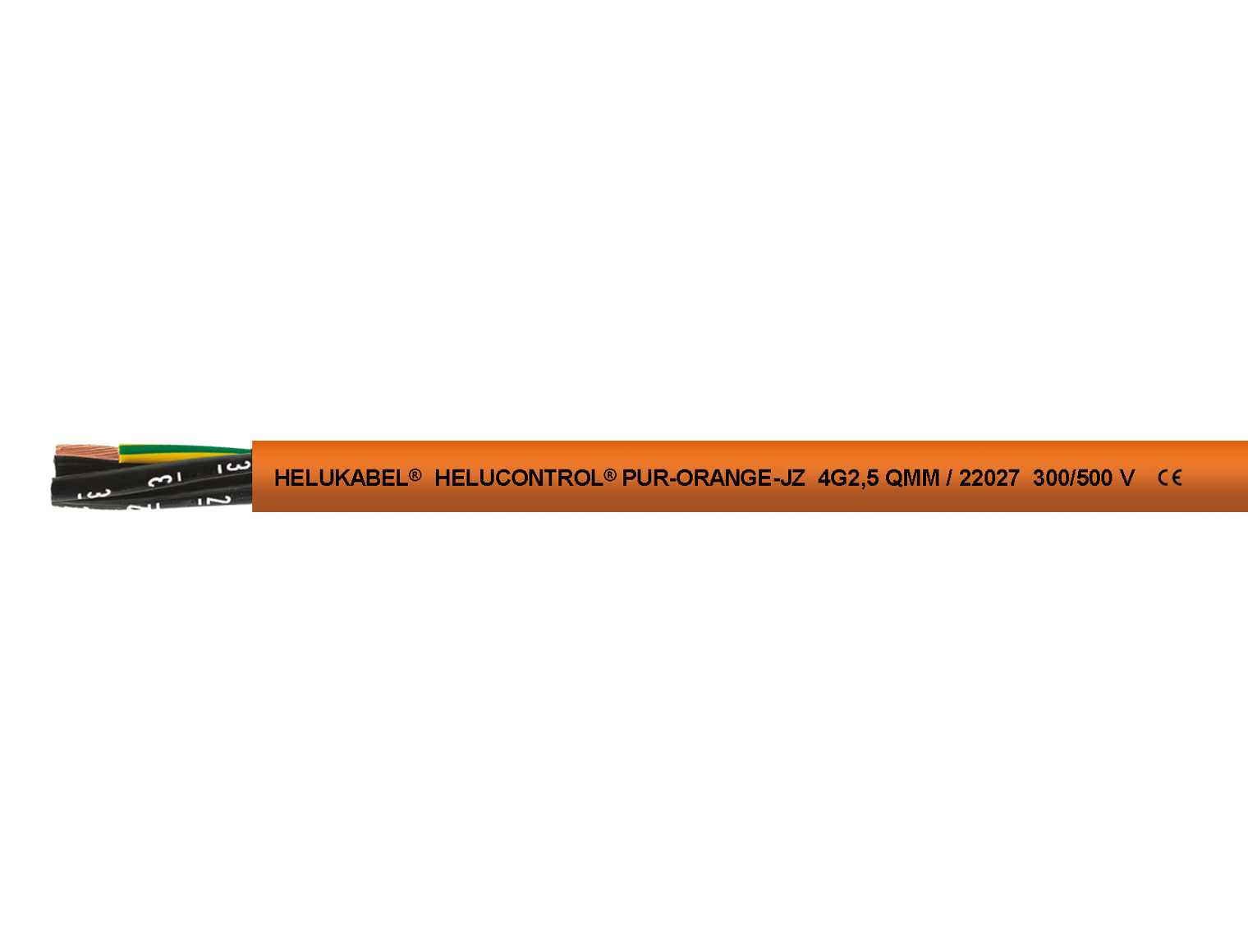

Abbildung zur Orientierung. Maßgeblich sind die gewählte Ausführung und die technischen Angaben.

Preis und Verfügbarkeit auf Anfrage

Nennen Sie die gewünschte Ausführung und Menge. Wir bestätigen Preis und Liefermöglichkeit im Angebot.

mit Innenmantel zifferncodiert

Angebot anfordern

Unverbindlich anfragen – kein Kundenkonto erforderlich.

HELUCONTROL® PUR-ORANGE-JZ orange 4 G 1,5 mm²SKU: 22017

Auf einen Blick

Art.-Nr.	22017
Artikelbezeichnung	HELUCONTROL® PUR-ORANGE-JZ orange 4 G 1,5 mm²
AWG (ca.)	16
Außen-Ø mm (ca.)	9,2
Cu-Zahl per km	58,0
Gewicht kg/km (ca.)	135,0
Meter pro Verpackungseinheit	100, 500, 1000
individuelle Zuschnitte möglich	ja
EAN / GTIN	4060892037238
Zolltarifnummer	85444995

Aufbau

Cu-Litze blank, feindrähtig nach DIN VDE 0295 Kl. 5 / IEC 60228 cl. 5
Aderisolation: PVC in Anlehnung an DIN VDE 0207-363-3 / DIN EN 50363-3 (Mischungstyp TI2)
Aderkennzeichnung nach DIN VDE 0293-334, schwarze Adern mit fortlaufenden, weißen Ziffern
Schutzleiter: ab 3 Adern,
G = mit Schutzleiter GN-GE (JZ),
x = ohne Schutzleiter (OZ)
Adern mit optimalen Schlaglängen verseilt
Innenmantel: PVC
Außenmantel: Spezial-Vollpolyurethan nach DIN VDE 0207-363-10-2 / DIN EN 50363-10-2 (Mischungstyp TMPU)
Mantelfarbe: orange (RAL 2003)
Längenmarkierung: in Meter

Eigenschaften

beständig gegen: Öl, UV-Strahlung, Ozon, Sauerstoff, Witterungseinflüsse, Hydrolyse, Mikroben, Kühlmittel, Hydraulikflüssigkeiten, Säuren, Laugen, Fette, Meer- und Gebrauchtwasser
hoch abriebfest, kerbfest, reißfest, schnittfest, verschleißfest
zur Verwendung im Freien
die bei der Fertigung verwendeten Materialien sind silikon- und cadmiumfrei und frei von lackbenetzungsstörenden Substanzen

Prüfungen

Hinweise

der Leiter ist metrisch (mm²) aufgebaut, AWG-Angaben sind angenähert und dienen nur der Orientierung

Verwendung

Robuste Steuer- und Anschlussleitung, die sich durch eine hohe Ölbeständigkeit, Abriebfestigkeit und Kerbzähigkeit auszeichnet. Einsatzgebiete sind der Maschinen- und Werkzeugbau, Werften, Walz- und Stahlwerke, Baustellen, Öl- und Kohleförderung. Gerne auch verwendet im innerbetrieblichen Bereich als Handgeräteleitung oder Verlängerungskabel.

Norm / Beschreibung	PUR-Steuer- und Anschlussleitung in Anlehnung an DIN VDE 0285-525-1 / DIN EN 50525-1
Temperaturbereich	bewegt -15°C bis +80°C nicht bewegt -40°C bis +80°C
Nennspannung	AC U₀/U 300/500 V
Prüfspannung Ader/Ader	3000 V
Durchschlagspannung	6000 V
Mindestbiegeradius	bewegt 7,5x Außen-Ø nicht bewegt 4x Außen-Ø
