HELUKABELArtikel-Nr. 25469

HELUCONTROL® ROBOFLEX® 2001 schwarz 2 x 1 mm²

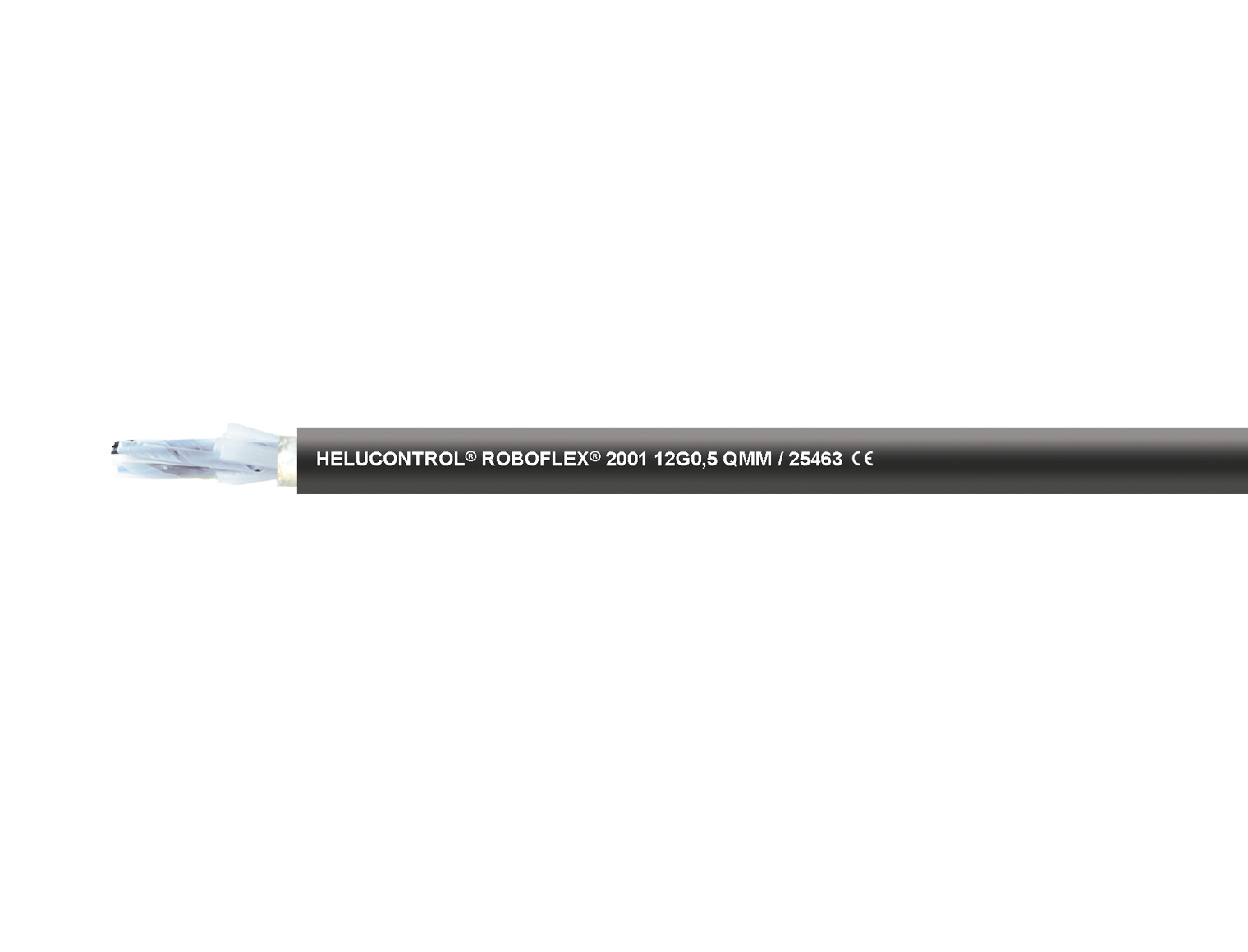

Abbildung zur Orientierung. Maßgeblich sind die gewählte Ausführung und die technischen Angaben.

Preis und Verfügbarkeit auf Anfrage

Nennen Sie die gewünschte Ausführung und Menge. Wir bestätigen Preis und Liefermöglichkeit im Angebot.

PUR-Roboterleitung Temperaturbereich bis 90°C

Angebot anfordern

Unverbindlich anfragen – kein Kundenkonto erforderlich.

HELUCONTROL® ROBOFLEX® 2001 schwarz 2 x 1 mm²SKU: 25469

Auf einen Blick

Art.-Nr.	25469
Artikelbezeichnung	HELUCONTROL® ROBOFLEX® 2001 schwarz 2 x 1 mm²
AWG (ca.)	18
Außen-Ø mm (ca.)	5,5
Cu-Zahl per km	19,2
Gewicht kg/km (ca.)	48,0
Meter pro Verpackungseinheit	100, 500, 1000
individuelle Zuschnitte möglich	ja
EAN / GTIN	4060892146176
Zolltarifnummer	85444995

Aufbau

Cu-Litze blank, feinstdrähtig nach DIN VDE 0295 Kl. 6 / IEC 60228 cl. 6
Aderisolation: PP
Aderkennzeichnung nach DIN VDE 0293-334, schwarze Adern mit fortlaufenden, weißen Ziffern
G = mit Schutzleiter GN-GE,
x = ohne Schutzleiter
Verseilung:
2 – 8 adrig: Adern mit optimal abgestimmter Schlaglänge in einer Lage verseilt
12 – 41 adrig: Adern mit optimal abgestimmten Schlaglängen in Bündeln verseilt; Bündel gemeinsam um einen zugfesten Kern verseilt
Je nach Abmessung: Kernfüller, Adern mit PTFE-Bewicklung, Bündel mit PTFE-Bewicklung
Vliesbewicklung
Außenmantel: Spezial-Vollpolyurethan nach DIN VDE 0207-363-10-2 / DIN EN 50363-10-2 (Mischungstyp TMPU)
Mantelfarbe: schwarz (RAL 9005)
Längenmarkierung: in Meter

Eigenschaften

beständig gegen: Öl, UV-Strahlung, Ozon, Sauerstoff, Witterungseinflüsse, Hydrolyse, Mikroben, Kühlmittel, Hydraulikflüssigkeiten, Säuren, Laugen, Fette, Meer- und Gebrauchtwasser
hoch abriebfest, kerbfest, reißfest, schnittfest, verschleißfest, adhäsionsarm
glatte, hochwertige Aderisolation unterstützt Gleitbewegung und gewährleistet in Verbindung mit speziellem Verseilschlag lange Lebensdauer bei kombinierter Biege- und Torsionsbeanspruchung
zur Verwendung im Freien
torsionsfähig
Torsionsparameter
Torsionsbeanspruchung bis +/- 360 °/m: 10 Mio. Zyklen (min.)

Prüfungen

Hinweise

der Leiter ist metrisch (mm²) aufgebaut, AWG-Angaben sind angenähert und dienen nur der Orientierung

Verwendung

Diese Roboterleitung ist speziell für Torsions- und Biegebeanspruchungen in Industrierobotern und Handlingsgeräten ausgelegt.

Norm / Beschreibung	PUR-Roboterleitung in Anlehnung an DIN VDE 0250, DIN VDE 0285-525-1 / DIN EN 50525-1
Temperaturbereich	bewegt -30°C bis +90°C nicht bewegt -40°C bis +90°C
Nennspannung	AC U₀/U 300/500 V
Prüfspannung Ader/Ader	3000 V
Mindestbiegeradius	bewegt 7,5x Außen-Ø nicht bewegt 4x Außen-Ø
