HELUDATA® TRONIC 2464 / 300 GREY 10 x 16 AWG

HELUKABELArtikel-Nr. 83221

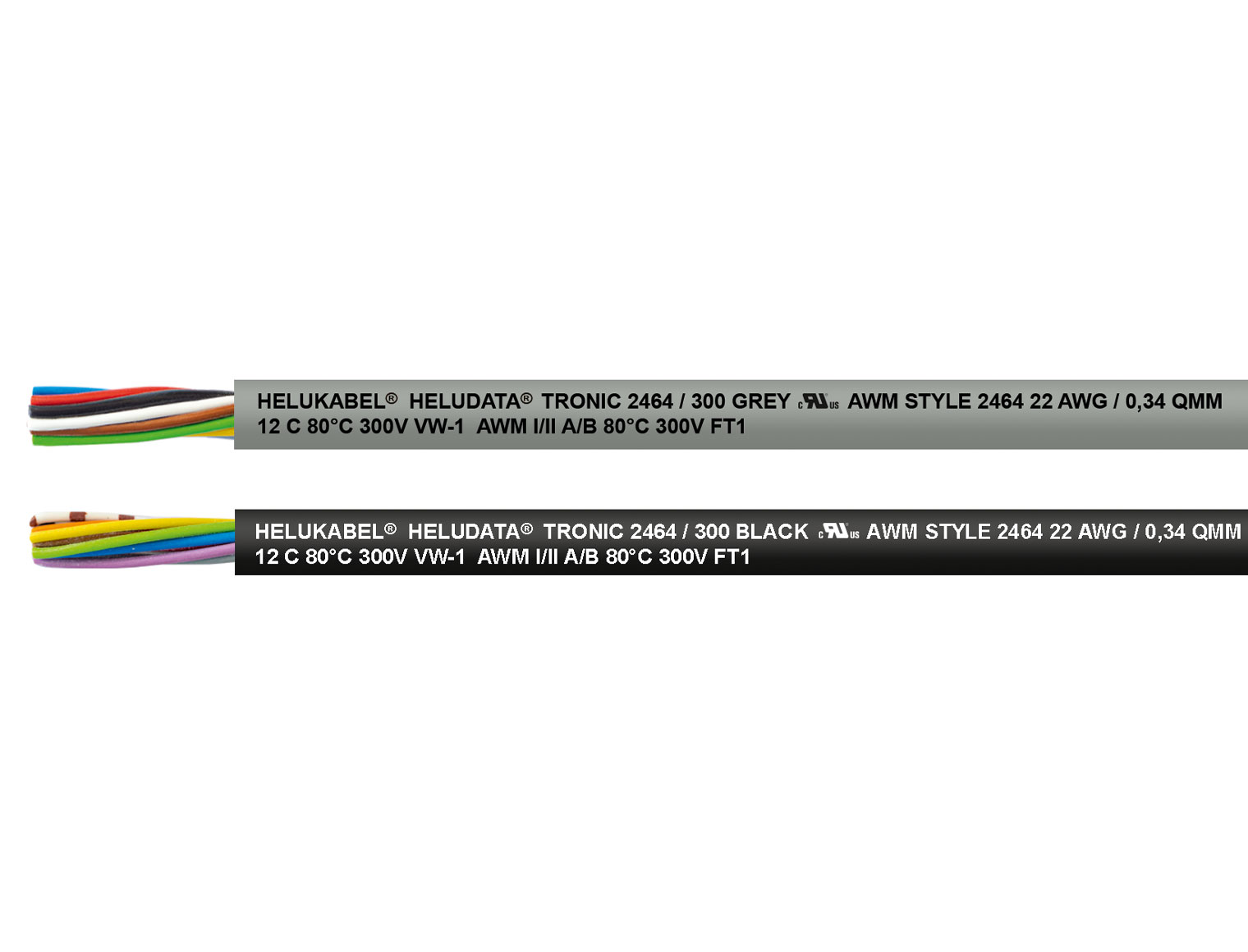

HELUDATA® TRONIC 2464 / 300 GREY / HELUDATA® TRONIC 2464 / 300 BLACK — HELU Serienabbildung; Ausführung siehe Artikelangaben.

Dokumente zum Produkt

Datenblatt HELUDATA® TRONIC 2464 / 300 GREY 10 x 16 AWG ↗Werksbescheinigung HELUDATA® TRONIC 2464 / 300 GREY 10 x 16 AWG ↗
, ,

  • UL Style 2464
  • 300 V
  • 80°C
Artikelnummer: 83221 Kategorien: , , Marke:
HELUKABEL LÄNGEN & PREISE

Passend für Ihr Projekt.

Ausführung, Menge und Lieferbarkeit stimmen wir mit Ihnen ab.

Größere Mengen oder Sonderlängen?Wir erstellen Ihr individuelles Angebot.
Anfragen
Angebot anfragen →

Preis, Lieferzeit und Verfügbarkeit auf Anfrage. Bitte gewünschte Menge oder Länge angeben.

Angebot anfragen →

Lieferzeit und Verfügbarkeit bestätigen wir mit Ihrem Angebot.

Für größere Kabellängen oder individuelle Zuschnitte kontaktieren Sie uns.
Kontakt / Angebot anfragen ↗Die Produktdaten werden automatisch übernommen. Geben Sie Ihre gewünschte Menge oder Länge an.
Angebot für dieses Produkt anfragen

Unverbindlich anfragen – kein Kundenkonto erforderlich.

HELUDATA® TRONIC 2464 / 300 GREY / HELUDATA® TRONIC 2464 / 300 BLACK — HELU Serienabbildung; Ausführung siehe Artikelangaben.
HELUDATA® TRONIC 2464 / 300 GREY 10 x 16 AWGSKU: 83221

Wir verwenden Ihre Angaben zur Bearbeitung Ihrer Anfrage. Datenschutz

Artikeldetails

Art.-Nr. 83221
Artikelbezeichnung HELUDATA® TRONIC 2464 / 300 GREY 10 x 16 AWG
Mantelfarbe grau (RAL 7001)
ca. Nennquerschnitt mm² 1,30
Außen-Ø mm (ca.) 11,8
Cu-Zahl per km 124,8
Gewicht kg/km (ca.) 250,0
Meter pro Verpackungseinheit 100, 500, 1000
individuelle Zuschnitte möglich ja
EAN / GTIN 4060892082757
Zolltarifnummer 85444995
Aufbau
  • Cu-Litze verzinnt, feindrähtig, AWG-Maße
  • Litzenaufbau:
  • 26 AWG: 7 x 0,162 mm
  • 24 AWG: 7 x 0,202 mm
  • 22 AWG: 7 x 0,254 mm
  • 20 AWG: 7 x 0,320 mm
  • 18 AWG: 19 x 0,235 mm
  • 16 AWG: 19 x 0,310 mm
  • Aderisolation:
  • 26 – 20 AWG: semirigid PVC nach UL-Std. 1581 Tab. 50.183
  • 18 – 16 AWG: PVC nach UL-Std. 1581 Tab. 50.182
  • Aderkennzeichnung: siehe Datenblatt
  • x = ohne Schutzleiter
  • Adern mit optimalen Schlaglängen in Lagen verseilt
  • Außenmantel: PVC nach UL-Std. 1581 Tab. 50.182, CSA-Std. C22.2 No. 210
  • Mantelfarbe: siehe Datenblatt
Eigenschaften
  • beständig gegen: Öl, Lösungsmittel, Säuren, Laugen
  • die bei der Fertigung verwendeten Materialien sind silikon- und cadmiumfrei und frei von lackbenetzungsstörenden Substanzen
Prüfungen
  • flammwidrig nach DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2, UL VW-1, CSA FT1
Hinweise
  • der Leiteraufbau basiert auf AWG-Maßen, Angaben zum Nennquerschnitt sind angenähert und dienen nur der Orientierung
Verwendung
  • UL-/CSA-approbierte, flexible Datenleitung als Signal- und Messleitung an Werkzeugmaschinen, Fließ- und Förderbändern, im Anlagenbau, in der Klimatechnik, in Hütten- und Stahlwerken.

Technische Daten

Norm / BeschreibungPVC-Datenleitung nach UL-Std. 758 (AWM) Style 2464, CSA-Std. C22.2 No. 210 - AWM I/II A/B
Temperaturbereichbewegt -10°C bis +80°C
nicht bewegt -40°C bis +80°C
NennspannungUL (AWM) AC 300 V
Prüfspannung Ader/Ader1500 V
Durchschlagspannung3000 V
Mindestbiegeradiusbewegt 15x Außen-Ø
nicht bewegt 7,5x Außen-Ø

UL-Zertifizierung · CSA-Zertifizierung
