Artikeldetails
| Art.-Nr. | 11007522 |
|---|---|

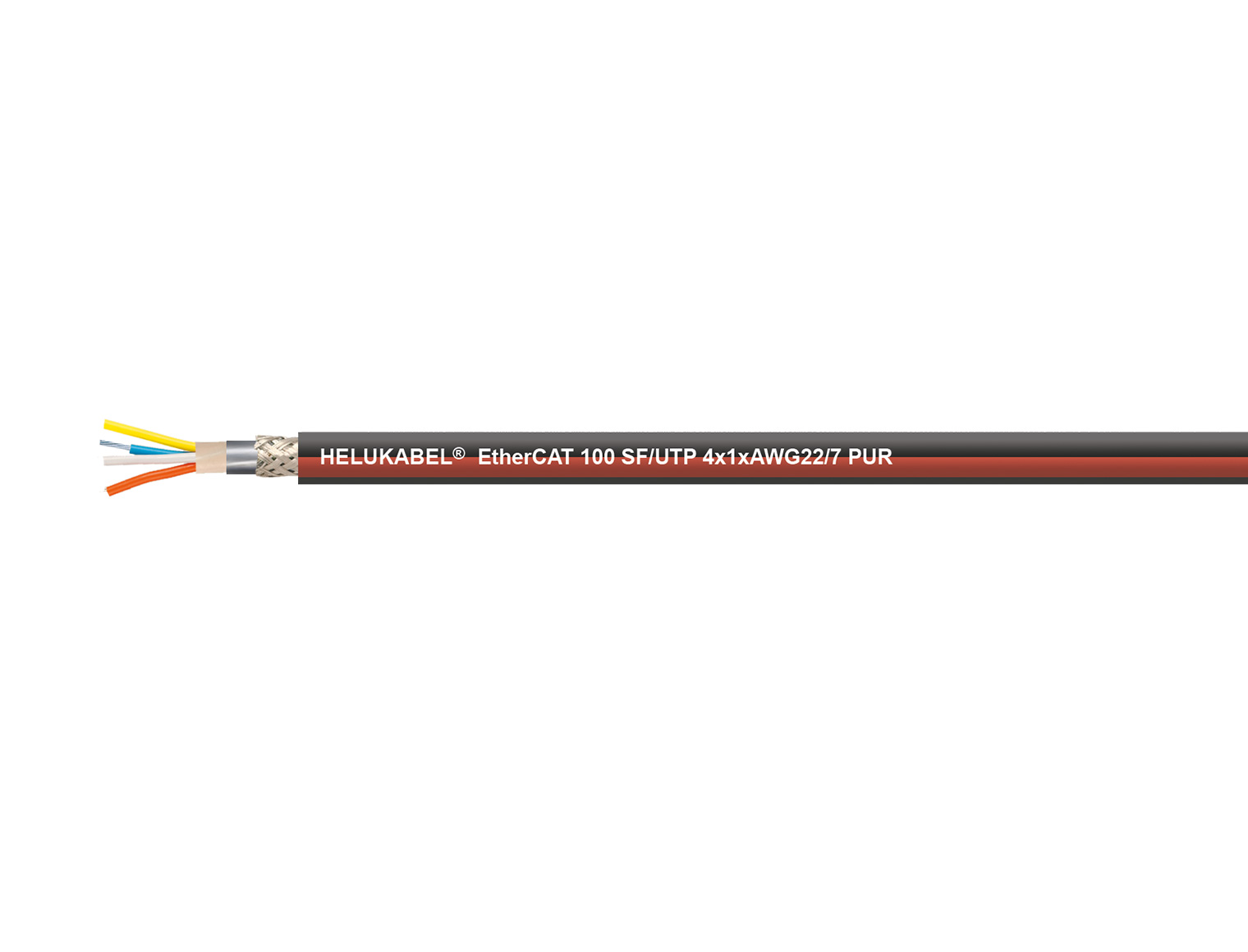

| Artikelbezeichnung | HELUKABEL® EtherCAT-P100S-L CAT.5e SF/UTP PUR CHAIN schwarz-rot 4 x 1 x AWG 22 /7 |
| ca. Nennquerschnitt mm² | 0,35 |
| Leiter-Ø ca. mm | 0,75 |
| Ader-Ø ca. mm | 1,55 |
| Außen-Ø mm (ca.) | 6,3 – 6,7 |
| Cu-Zahl per km | 32,0 |
| Gewicht kg/km (ca.) | 77,0 |
| Meter pro Verpackungseinheit | 100, 500, 1000 |
| individuelle Zuschnitte möglich | ja |
| EAN / GTIN | 4060892541292 |
| Zolltarifnummer | 85444995 |
Aufbau
- Cu-Litze verzinnt, AWG-Maße
- Aderisolation: Polymer
- Aderkennzeichnung: weiß, gelb, blau, orange
- 4 Adern mit optimalen Schlaglängen zum Sternvierer verseilt
- Innenmantel: TPE
- 1. Abschirmung: kunststoffkaschierte Aluminiumfolie (St)
- 2. Abschirmung: Geflecht aus verzinnten Cu-Drähten
- Vliesbewicklung
- Außenmantel: PUR
- Mantelfarbe: schwarz-rot
- Längenmarkierung: in Meter
Eigenschaften
- beständig gegen: Öl, UV-Strahlung, Hydrolyse, Mikroben, Kühlmittel, Fette
- abriebfest, kerbfest, reißfest, schnittfest, verschleißfest, adhäsionsarm
- schleppkettenfähig
- halogenfrei
- flammwidrig
Prüfungen
- halogenfrei nach DIN VDE 0482-754-1 / DIN EN 60754-1 / IEC 60754-1
- ölbeständig nach DIN VDE 0473-811-404 / DIN EN 60811-404 / IEC 60811-404
Hinweise
- der Leiteraufbau basiert auf AWG-Maßen, Angaben zum Nennquerschnitt sind angenähert und dienen nur der Orientierung
- UL Voltage Rating: 300 V
Verwendung
- HELUKABEL EtherCAT-P100S-L CAT.5e SF/UTP PUR CHAIN für den Schleppketteneinsatz. Die hier aufgeführte Leitung entspricht der EtherCAT Klassifizierung für bewegte Kabel und ist somit für dauernde mechanische Beanspruchung ausgelegt. Diese PUR Version besitzt eine UL Zulassung nach AWM Style und bietet höhere Leistungsreserven in der Kette sowie in der Medienbeständigkeit und ist halogenfrei.
Technische Daten
| Norm / Beschreibung | Industrial Ethernet Leitung / Kat. 5e nach ISO/IEC 11801, DIN EN 50173, IEC 61156-6, UL-Std. 758 (AWM) Style 21198 |
|---|---|
| Temperaturbereich | bewegt -30°C bis +70°C nicht bewegt -40°C bis +80°C UL (AWM) bis +80°C |
| Betriebsspitzenspannung | 125 V (nicht für Starkstrominstallationszwecke) |
| Prüfspannung | 1000 V |
| Leiterwiderstand bei 20°C | max. 55,4 Ohm/km |
| Schleifenwiderstand bei 20°C | max. 110,8 Ohm/km |
| Isolationswiderstand | min. 5,0 GOhm x km |
| Betriebskapazität Ader/Ader | bei 800 Hz, ca. 48 pF/m |
| Rel. Ausbreitungsgeschwindigkeit | ca. 66% |
| Wellenwiderstand | bei 1 bis 100 MHz, 100 Ohm ± 15 Ohm |
| Brandlast | ca. 0,97 MJ/m |
| Mindestbiegeradius | bewegt 15x Außen-Ø nicht bewegt 5x Außen-Ø |
