Artikeldetails
| Art.-Nr. | 704922 |
|---|---|

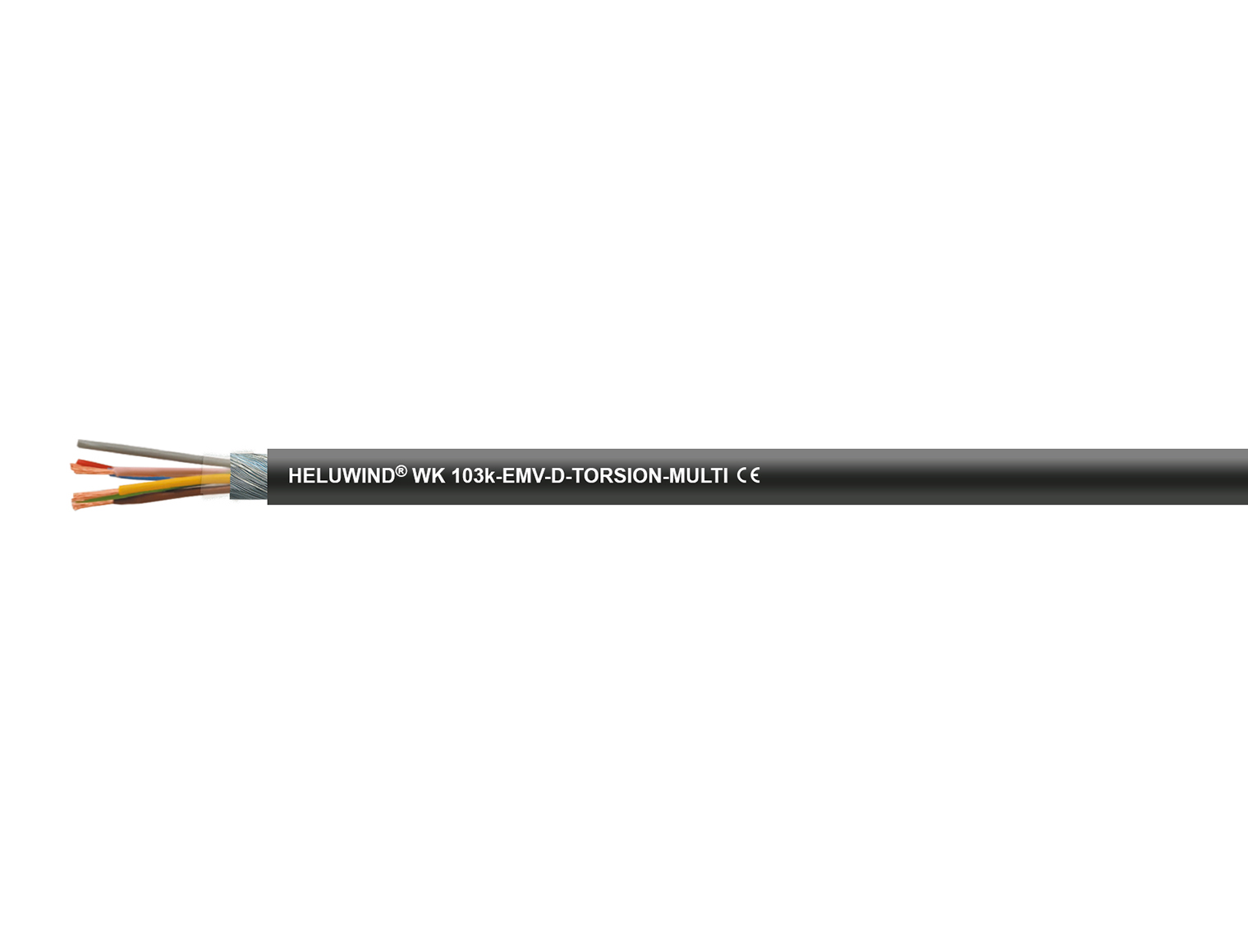

| Artikelbezeichnung | HELUWIND® WK 103k-EMV-D-TORSION-MULTI schwarz 12 G 1,5 mm² |
| AWG (ca.) | 16 |
| Außen-Ø mm (ca.) | 14,7 |
| Cu-Zahl per km | 229,0 |
| Gewicht kg/km (ca.) | 367,7 |
| Meter pro Verpackungseinheit | 500, 1000 |
| individuelle Zuschnitte möglich | ja |
| EAN / GTIN | 4060892327322 |
| Zolltarifnummer | 85444995 |
Aufbau
- Cu-Litze blank nach DIN VDE 0295 / IEC 60228
- Aderisolation: kälteflexible Spezialmischung
- Aderkennzeichnung: siehe Datenblatt
- Schutzleiter: ab 3 Adern,
- G = mit Schutzleiter GN-GE, in der Außenlage,
- x = ohne Schutzleiter
- Adern mit optimalen Schlaglängen in Lagen verseilt
- Abschirmung: Umlegung aus verzinnten Cu-Drähten
- Außenmantel: kälteflexible Spezialmischung
- Mantelfarbe: schwarz
Eigenschaften
- beständig gegen: Öl, UV-Strahlung
- torsionsgetestet
- recyclebar
- flammwidrig
- multiklimatischer Einsatz
- Torsionswinkel: +/- 140°/m
Prüfungen
- flammwidrig nach DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2, UL VW-1, CSA FT1
Hinweise
- der Leiter ist metrisch (mm²) aufgebaut, AWG-Angaben sind angenähert und dienen nur der Orientierung
- weitere Details sowie Informationen zu Sonderausführungen und der geeigneten Anschlusstechnik unter [email protected]
Verwendung
- Für den flexiblen Einsatz, speziell für die Torsionsbelastung im Kabelloop einer Windkraftanlage konzipiert. Die Spannungsebene aller Abmessungen ist auf 0,6/1 kV ausgelegt. Somit kann die Leitung normkonform nach UL auch parallel verlegt werden; eine räumliche Trennung der Kabelwege ist nicht erforderlich. Die HELU WK-Serie wurde mit über 18.000 Torsionszyklen erfolgreich getestet und bietet daher eine optimale Funktionssicherheit weit über die Lebensdauer einer Windkraftanlage hinaus. EMV = Elektromagnetische Verträglichkeit; um die EMV-Eigenschaften zu optimieren, empfehlen wir eine beidseitige und großflächige Rundumkontaktierung des D-Schirms.
Technische Daten
| Norm / Beschreibung | Torsionsleitung nach UL-Std. 758 (AWM) Style 2570, CSA-Std. C22.2 No. 210 - AWM I/II A/B |
|---|---|
| Temperaturbereich | bewegt -40°C bis +80°C nicht bewegt -40°C bis +80°C bei Verlegung -40°C bis +80°C |
| Nennspannung | VDE AC U0/U 600/1000 V UL (AWM) AC 1000 V |
| max. zulässige Betriebsspannung | Wechselstrom (AC) Leiter/Erde 700 V Drehstrom (AC) Leiter/Leiter 1200 V Gleichstrom (DC) Leiter/Erde 900 V Gleichstrom (DC) Leiter/Leiter 1800 V |
| Prüfspannung Ader/Ader | 4000 V |
| Prüfspannung Ader/Schirm | 2000 V |
| Mindestbiegeradius | bewegt 10x Außen-Ø nicht bewegt 5x Außen-Ø |
