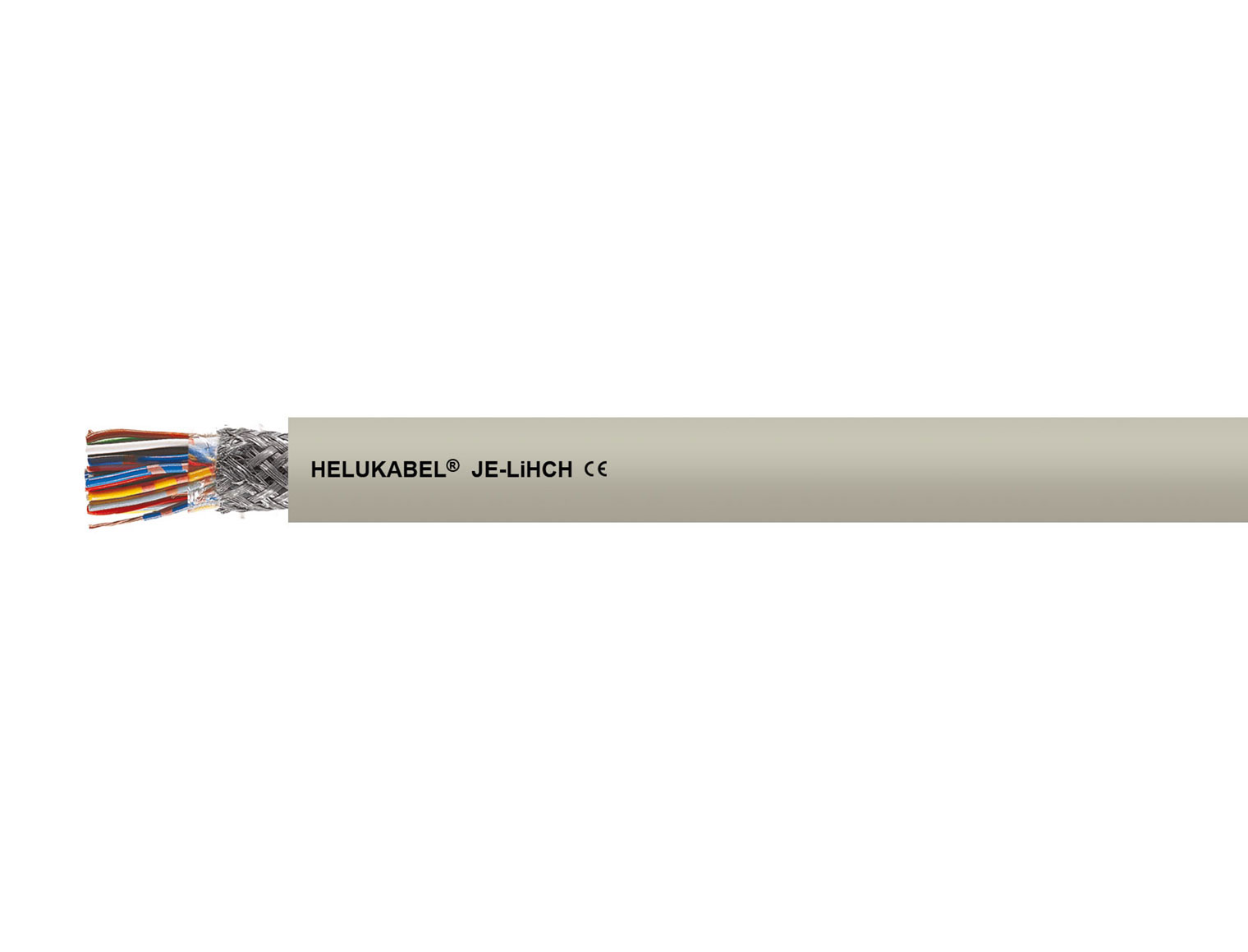

JE-LiHCH Bd grau 12 x 2 x 0,5 mm²

Für größere Kabellängen oder individuelle Zuschnitte kontaktieren Sie uns.
Kontakt / Angebot anfragen ↗Die Produktdaten werden automatisch übernommen. Geben Sie Ihre gewünschte Menge oder Länge an.

Angebot für dieses Produkt anfragen

Unverbindlich anfragen – kein Kundenkonto erforderlich.

JE-LiHCH Bd grau 12 x 2 x 0,5 mm²SKU: 34353

Artikeldetails

Art.-Nr.	34353
Artikelbezeichnung	JE-LiHCH Bd grau 12 x 2 x 0,5 mm²
AWG (ca.)	20
Außen-Ø mm (ca.)	13,6
Cu-Zahl per km	192,0
Gewicht kg/km (ca.)	357,0
Brandverhaltensklasse	Eca
Meter pro Verpackungseinheit	500, 1000
individuelle Zuschnitte möglich	ja
EAN / GTIN	4060892100123
Zolltarifnummer	85444995

Aufbau

Cu-Litze blank, mehrdrähtig
Litzenaufbau:
0,5 mm²: 7 x 0,3 mm
Aderisolation: halogenfreies Polymer nach DIN VDE 0819-106 / DIN EN 50290-2-26
Aderkennzeichnung nach DIN VDE 0815, farbig Ringkennzeichnung der Bündel
Adern mit optimalen Schlaglängen zu Paaren verseilt, 4 Paare mit optimalen Schlaglängen zu Bündeln verseilt, Bündel mit optimalen Schlaglängen in Lagen verseilt
Folienbewicklung
Abschirmung: Geflecht aus verzinnten Cu-Drähten
Außenmantel: halogenfreies Polymer nach DIN VDE 0819-107 / DIN EN 50290-2-27
Mantelfarbe: grau (RAL 7032)

Eigenschaften

halogenfrei

Prüfungen

Korrosivität von Brandgasen nach DIN VDE 0482-754-2 / DIN EN 60754-2 / IEC 60754-2
Bündelbrandprüfung nach DIN VDE 0482-332-3-24 / DIN EN 60332-3-24 / IEC 60332-3-24
Rauchdichte nach DIN VDE 0482-1034-1+2 / DIN EN 61034-1+2 / IEC 61034-1+2
Zertifizierungen und Zulassungen:
EAC

Hinweise

der Leiter ist metrisch (mm²) aufgebaut, AWG-Angaben sind angenähert und dienen nur der Orientierung
2-paarige Leitungen: Adern zum Sternvierer verseilt

Verwendung

Halogenfreie Installationskabel mit verbessertem Brandverhalten im Brandfall werden zur Fernsprechübertragung, Mess- und Signalzwecken verwendet. Die Ausführung mit Kupfergeflecht (C) schützt die Übertragungskreise gegen elektrische Störfelder. Eine Brand-Weiterleitung wird durch den hohen Sauerstoffindex der Isolierung und des Mantels verhindert. Sie geben im Brandfall keine korrosiven Gase ab. Sie werden vorzugsweise für Fernmeldeinstallationen innerhalb von Gebäuden verwendet. Die Kabel sind zur festen Verlegung in brand- und feuergefährdeten Bereichen, trockenen und feuchten Räumen sowie in, auf und unter Putz geeignet; für Starkstrominstallationszwecke und für Erdverlegung nicht zugelassen. EMV = Elektromagnetische Verträglichkeit; um die EMV-Eigenschaften zu optimieren, empfehlen wir eine beidseitige und großflächige Rundumkontaktierung des Kupfergeflechtes.

Technische Daten

Norm / Beschreibung	Datenkabel in Anlehnung an DIN VDE 0815
Temperaturbereich	bewegt -5°C bis +50°C nicht bewegt -30°C bis +70°C
Betriebsspitzenspannung	225 V (nicht für Starkstrominstallationszwecke)
Prüfspannung Ader/Ader	500 V
Prüfspannung Ader/Schirm	2000 V
Leiterwiderstand bei 20°C	max. 39,2 Ohm/km
Betriebskapazität Ader/Ader	bei 800 Hz 2 - 4 Paare: ca. 144 pF/m 8 - 40 Paare: ca. 120 pF/m
Kapazitive Kopplung k1	bei 800 Hz, max. 200 pF/100m; 20% der Werte, mindestens jedoch ein Wert, dürfen bis 400 pF/100m betragen
Mindestbiegeradius	nicht bewegt 7,5x Außen-Ø

EAC-Zertifizierung · halogenfrei · UKCA-Zertifizierung
