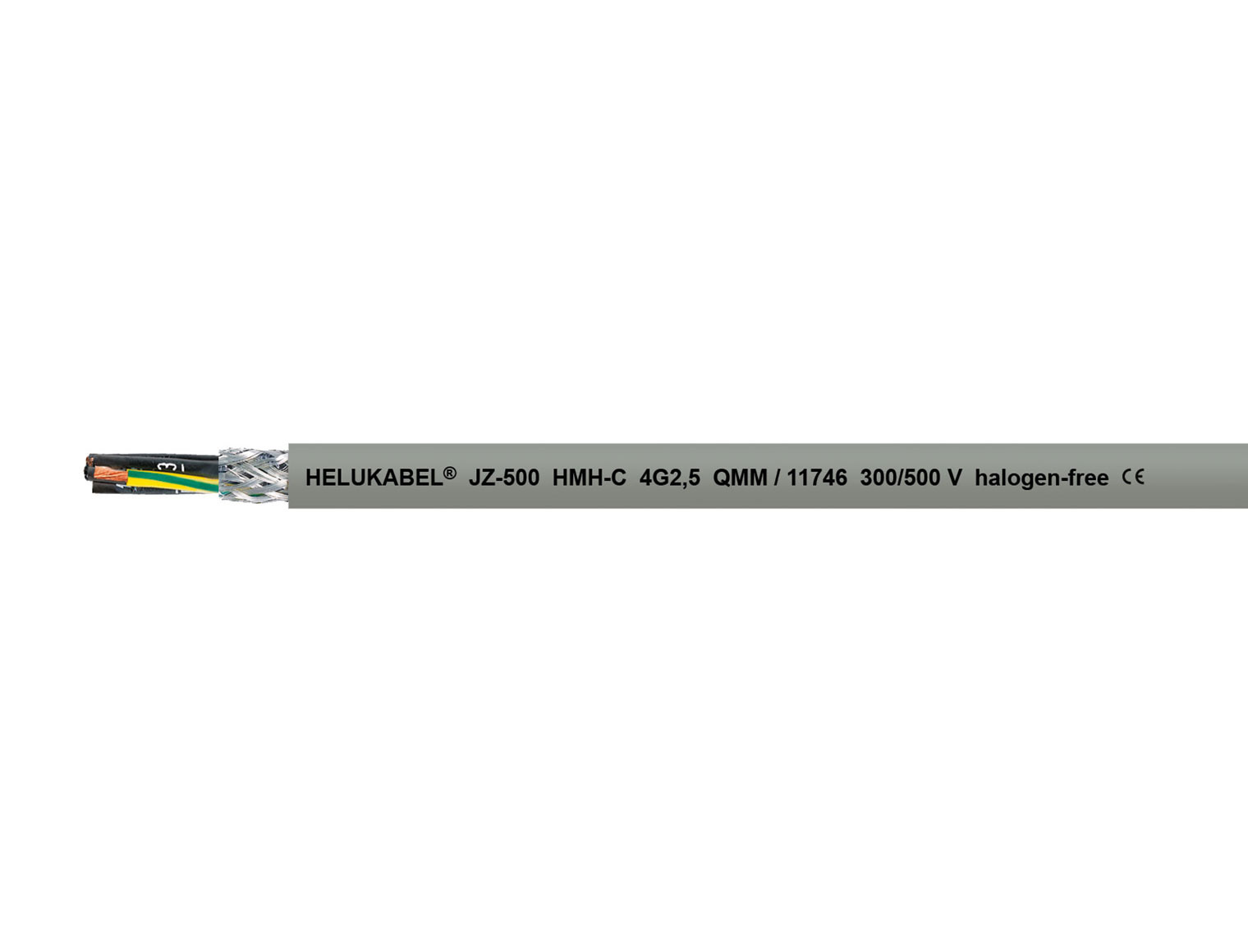

JZ-500 HMH-C grau 4 G 35 mm²

Für größere Kabellängen oder individuelle Zuschnitte kontaktieren Sie uns.
Kontakt / Angebot anfragen ↗Die Produktdaten werden automatisch übernommen. Geben Sie Ihre gewünschte Menge oder Länge an.

Angebot für dieses Produkt anfragen

Unverbindlich anfragen – kein Kundenkonto erforderlich.

JZ-500 HMH-C grau 4 G 35 mm²SKU: 11799

Artikeldetails

Art.-Nr.	11799
Artikelbezeichnung	JZ-500 HMH-C grau 4 G 35 mm²
AWG (ca.)	2
Außen-Ø mm (ca.)	29,1
Cu-Zahl per km	1576,0
Gewicht kg/km (ca.)	2542,0
Brandverhaltensklasse	Dca
Meter pro Verpackungseinheit	500
individuelle Zuschnitte möglich	ja
EAN / GTIN	4060892055256
Zolltarifnummer	85444995

Aufbau

Cu-Litze blank, feindrähtig nach DIN VDE 0295 Kl. 5 / IEC 60228 cl. 5
Aderisolation: halogenfreies Polymer nach DIN VDE 0207-363-7 / DIN EN 50363-7 (Mischungstyp TI6)
Aderkennzeichnung nach DIN VDE 0293-334, schwarze Adern mit fortlaufenden, weißen Ziffern
Schutzleiter: ab 3 Adern,
G = mit Schutzleiter GN-GE (JZ),
x = ohne Schutzleiter (OZ)
Adern mit optimalen Schlaglängen in Lagen verseilt
Folienbewicklung
Abschirmung: Geflecht aus verzinnten Cu-Drähten, Bedeckung ca. 85%
Außenmantel: halogenfreies Polymer nach DIN VDE 0207-363-8 / DIN EN 50363-8 (Mischungstyp TM7)
Mantelfarbe: grau (RAL 7001)
Längenmarkierung: in Meter

Eigenschaften

weitgehend beständig gegen: Öl
halogenfrei
die bei der Fertigung verwendeten Materialien sind silikon- und cadmiumfrei und frei von lackbenetzungsstörenden Substanzen

Prüfungen

halogenfrei nach DIN VDE 0482-754-1 / DIN EN 60754-1 / IEC 60754-1
Korrosivität von Brandgasen nach DIN VDE 0482-754-2 / DIN EN 60754-2 / IEC 60754-2
flammwidrig nach DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2
Bündelbrandprüfung nach DIN VDE 0482-332-3-24 / DIN EN 60332-3-24 / IEC 60332-3-24
Rauchdichte nach DIN VDE 0482-1034-1+2 / DIN EN 61034-1+2 / IEC 61034-1+2
Zertifizierungen und Zulassungen:
EAC

Hinweise

der Leiter ist metrisch (mm²) aufgebaut, AWG-Angaben sind angenähert und dienen nur der Orientierung
Reinraumqualifizierung an Analogtype getestet; bitte „reinraumqualifiziert“ in Bestellung vermerken

Verwendung

Steuer- und Anschlussleitung an Werkzeugmaschinen, Fließ- und Förderbändern, Fertigungsstraßen, im Anlagenbau, in der Klimatechnik, in Hütten-, Stahl- und Walzwerken. Bei mittlerer mechanischer Beanspruchung für feste Verlegung oder flexible Anwendung bei gelegentlicher, nicht ständig wiederkehrender freier Bewegung ohne zwangsweise Bewegungsführung und ohne Zugbeanspruchung. Die Leitung ist für die Verwendung in trockenen, feuchten und nassen Räumen sowie auf Putz geeignet. Durch die hohe Abschirmdichte wird eine störfreie Übertragung von Signalen und Impulsen sichergestellt. EMV = Elektromagnetische Verträglichkeit; um die EMV-Eigenschaften zu optimieren, empfehlen wir eine beiseitige und großflächige Rundumkontaktierung des Kupfergeflechtes.

Technische Daten

Norm / Beschreibung	Steuer- und Anschlussleitung in Anlehnung an DIN VDE 0285-525-2-51 / DIN EN 50525-2-51, DIN VDE 0285-525-3-11 / DIN EN 50525-3-11
Temperaturbereich	bewegt -25°C bis +70°C nicht bewegt -40°C bis +70°C
Nennspannung	AC U₀/U 300/500 V
Prüfspannung Ader/Ader	4000 V
Prüfspannung Ader/Schirm	2000 V
Kopplungswiderstand	bei 30 MHz, ca. 250 Ohm/km
Mindestbiegeradius	bewegt 12,5x Außen-Ø nicht bewegt 4x Außen-Ø

EAC-Zertifizierung · IPA Reinraum-Zertifizierung · halogenfrei · Längenmarkierung in Meter · UKCA-Zertifizierung

Dokumente

Offizielle Herstellerunterlagen. Technische Angaben beziehen sich auf die bezeichnete Ausführung; Serienabbildungen können abweichen.
